Lengte van lijn, boog of cirkel toepassing - Hoe te gebruiken

De toepassing voor de lengte van lijn, boog of cirkel is bedoeld om u informatie te geven over een van deze objecten, inclusief lengte, helling, afstand, hoogte en richting.

Hoe-demonstratie

Hoe verkrijg ik de lengte, afstand en andere metingen van een object?

1. Open uw project: Begin met het openen van een project op uw tablet.

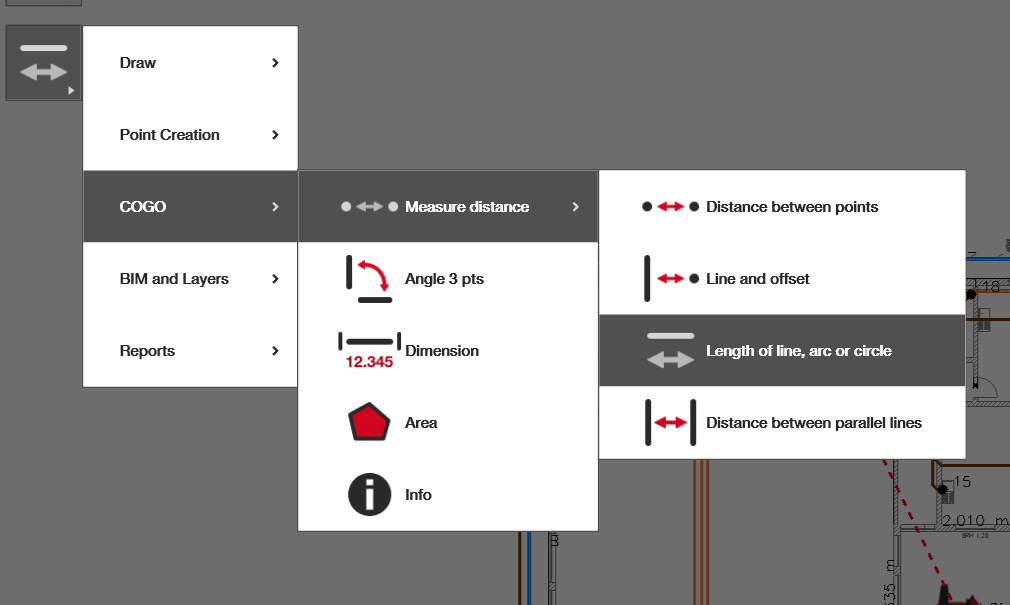

2. Open de toepassing: Dit kan vanaf het startscherm of vanuit het zijmenu in CAD-weergave.
   • Als u deze toepassing niet op het startscherm hebt, selecteer dan 'snelkoppeling toevoegen' en voeg de hieronder getoonde toepassing toe.
3. Selecteer punten rond het relevante gebied en meet: Volg de aanwijzingen om uw resultaat te verkrijgen.

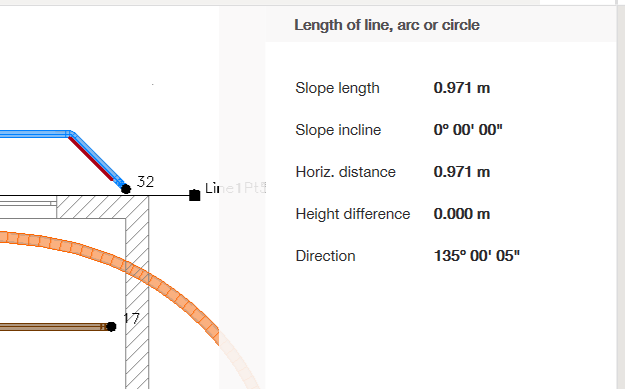

Selecteer een lijn, boog of cirkel. Zodra geselecteerd, wordt het segment rood en verschijnt de meetuitvoer aan de rechterkant. U kunt vervolgens op verschillende secties klikken en hun respectievelijke metingen aan de rechterkant bekijken.

Opmerking: u kunt geen punten selecteren en u kunt maar één object tegelijk selecteren. Als u lijnlengtes wilt vergelijken, raadpleeg dan de Toepassing Afmetingen.

Interpretatie van de output

"Hellingslengte" verwijst naar de totale lengte van de lijn inclusief het verticale verschil als er een hoogteverschil is tussen de punten op de lijn. De "hellingshoek" geeft vervolgens de graden van de helling van de lijn aan (indien aanwezig) en het "hoogteverschil" meet de totale verticale afstand tussen het hoogste en laagste punt van de lijn. Ten slotte geeft de "richting" de oriëntatie van de lijn in graden aan ten opzichte van de oriëntatie van het CAD-bestand zelf.

Voor cirkels bevat de output variabelen zoals straal, hoogteverschil, omtrek van de cirkel en oppervlakte. De oppervlakte van de cirkel wordt weergegeven in hectare, en het is zeer waarschijnlijk dat toekomstige versies de oppervlakte ook in vierkante meters zullen tonen. Daarnaast verwijst het "hoogteverschil" naar hellende, of 3D, cirkels.

Voor bogen bevat de output variabelen zoals straal, richting, booglengte, hoogteverschil. "Richting" betekent de hoek gevormd van het startpunt tot het eindpunt van de boog. Dus bijvoorbeeld, een boog met een richting van 180° betekent dat het een perfecte halve cirkel is. Ook geldt de metriek hoogteverschil voor hellende, of 3D, bogen.

Toekomstige versies van de software zullen het mogelijk maken om bogen en cirkels in 3D (hellend) te tekenen.
