View CAD Applicatie - Hoe Te

De View CAD Applicatie maakt deel uit van de standaard 5 applicaties die altijd op het startscherm worden weergegeven. Deze applicatie stelt u eenvoudig in staat om uw CAD-bestand vrij te onderzoeken op de tablet, zelfs in 3D indien nodig.

Hoe opent u de View CAD Applicatie?

1. Open uw project: Begin met het openen van een project op uw tablet.

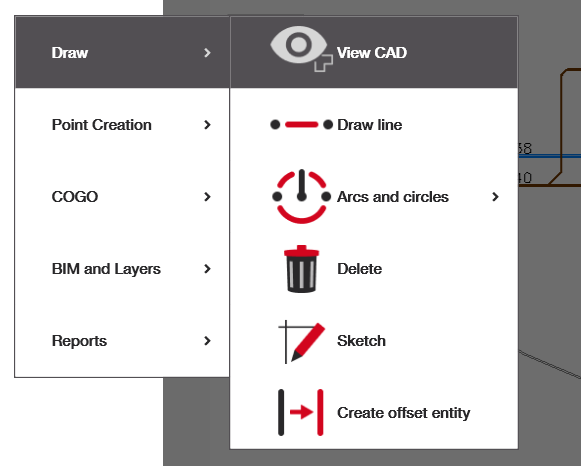

2. Open applicatie: Ofwel vanaf het startscherm of vanuit het zijmenu in CAD-weergave.
3. Bekijk & inspecteer het bestand: Bekijk uw bestand en selecteer de verschillende weergaven hieronder als u dat wenst

CAD Weergave-instellingen

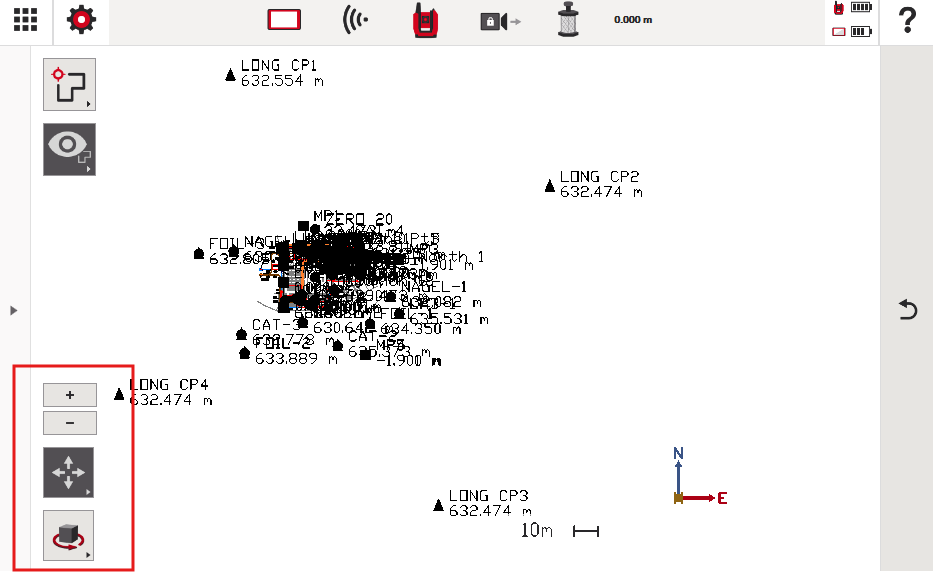

Linksonder vindt u de weergave-instellingen.

Let op dat het eerste pictogram met de vier pijlen, wanneer het donkergrijs is gemarkeerd, simpelweg betekent dat u vrij kunt pannen rond uw CAD-bestand in welke 2D- of 3D-weergave u ook hebt ingesteld. Deze weergavemodus kan actief zijn, zelfs wanneer u niet specifiek in de "CAD View" applicatie bent (zoals wanneer u lijnen tekent of punten maakt).

Wanneer dat pictogram wordt aangetikt, verschijnen er echter meer weergave-opties voor uw gemak, zoals het aanpassen van achtergrondweergave-instellingen, het gebruik van verschillende zoomopties, en andere. Deze worden hieronder uitgelegd.

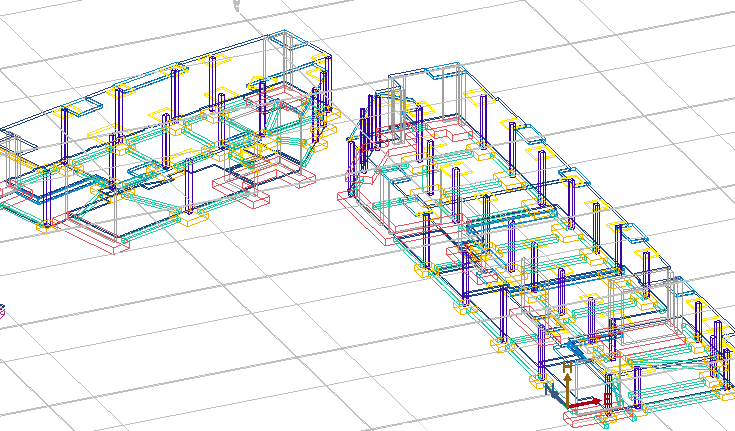

Standaard Framing Weergave: Het lege cirkelpictogram stelt u in staat de applicatie te bekijken in een standaard lichte modus met omlijning. Dit is de standaard weergavemodus voor uw bestanden.

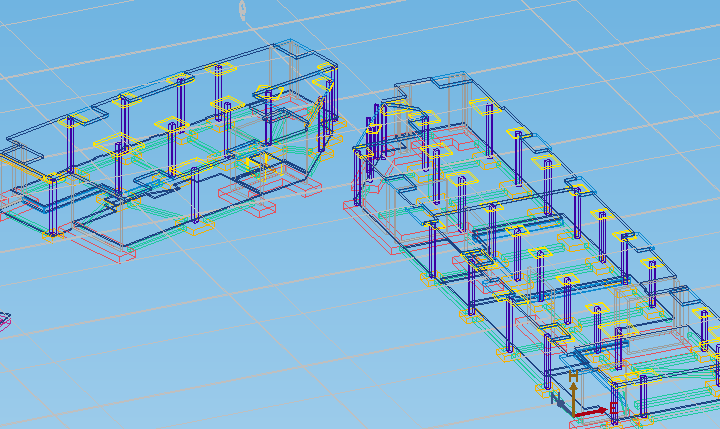

3D Framing Weergave: : Het 3D cirkelpictogram stelt u in staat de weergave van 3D-bestanden aan te passen. (CAD-bestanden krijgen gewoon een blauwe achtergrond bij het selecteren van deze optie, zelfs bij het werken met 2D-bestanden).

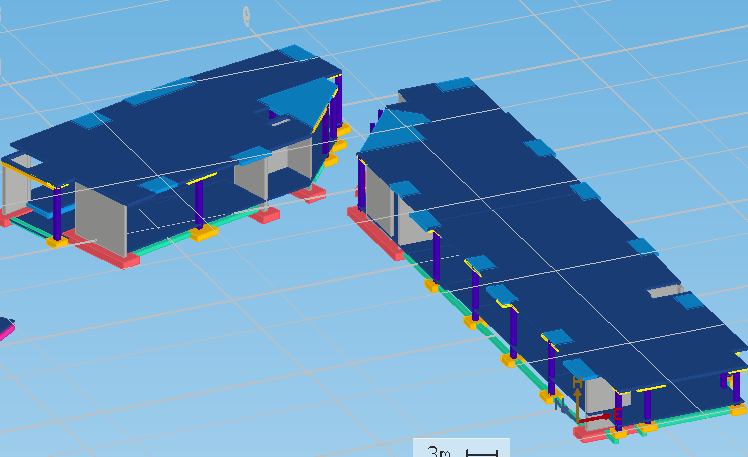

3D Vul Weergave: Het zwarte cirkelpictogram stelt u in staat uw bestand te bekijken in een 3D-weergave met ingevulde omlijning.

Herteken: Het pictogram met de zwarte kromme met een pijl die naar een andere rode kromme leidt, wordt gebruikt om gekartelde gesegmenteerde lijnen van uw bestand te verzachten. U zult deze optie waarschijnlijk nooit hoeven te gebruiken.

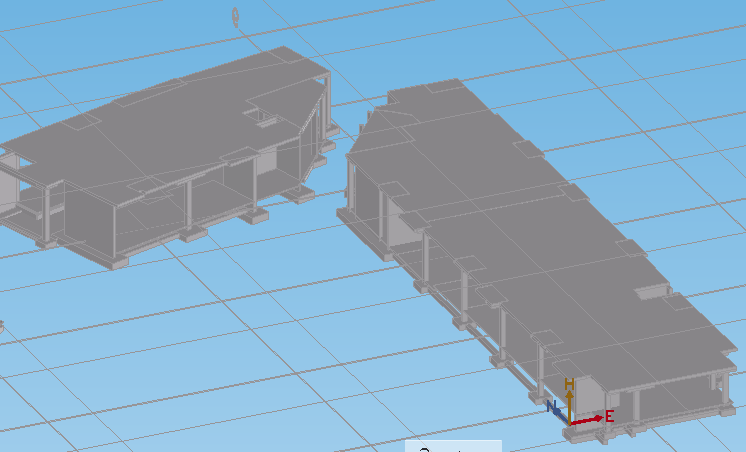

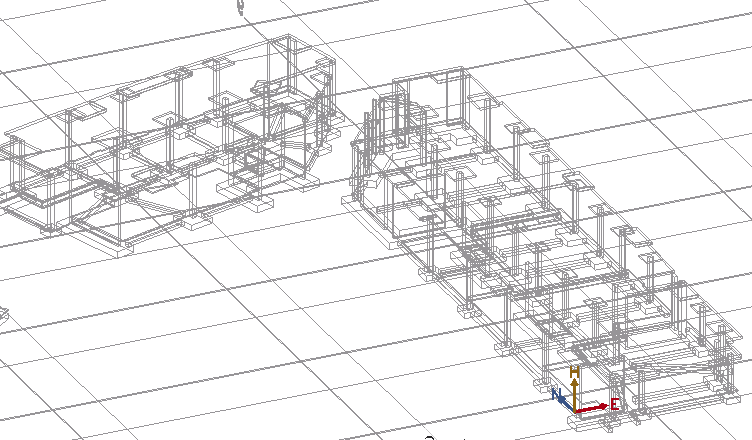

3D Schaduwwerking: het kannetje met grijze vulling pictogram wordt gebruikt om diepte te tonen door te schaduwen en een grijswaarden toe te voegen aan het model (verwijdert de kleuren van 3D-elementen). Dit is vooral nuttig voor eenvoudige tekeningen of frames zonder schaduwwerking. Belangrijk: eenmaal toegevoegd kan de schaduwwerking niet worden verwijderd tenzij u eerst naar een andere taak of project overschakelt voordat u terugkomt.

Uitzoomen: Het zwarte vak met de rode pijlen in het midden stelt u in staat snel uit te zoomen uit het bestand om alles te zien wat in het CAD-gebied van het bestand zit - punten en CAD-elementen. Opmerking - als u elementen in uw bestand hebt die extreem ver van elkaar verwijderd zijn, kan het CAD-weergavegebied leeg lijken bij gebruik van deze optie.

Inzoomen op gebied: De vergrootglas met het vierkant op de achtergrond stelt u in staat een gebied in uw bestand te selecteren en er snel op in te zoomen.

Zoom Menu: Het vergrootglas met het plus- of minteken aan weerszijden stelt u in staat een snelkoppeling-zoommenu te schakelen bovenop het weergavemenu om snel in en uit te zoomen met de plus- of minknoppen. Om deze te laten verdwijnen klikt u gewoon opnieuw op het pictogram.

3D Weergave-instellingen

Onder het pictogram met de vier pijlen vindt u het 3D-positie pictogram dat lijkt op een kubus met een pijl eromheen. Met dit pictogram kunt u de weergave-instellingen van uw bestand wijzigen om de coördinaten vanuit verschillende 3D-posities te bekijken. Wanneer deze optie actief is, kunt u de tekening handmatig roteren indien nodig.

Het pop-upmenu rechts van dit pictogram stelt u in staat snel te schakelen tussen verschillende weergaven (bijvoorbeeld van boven, van de zijkanten of van onderen).

Als u terug wilt naar de standaardweergave en pannen modus, selecteert u eenvoudig opnieuw de bovenaanzicht optie, gevolgd door de 4 pijlen:
