Create Offset Entity Application - Hoe te gebruiken

De Create Offset Entity Application stelt je in staat om snel offsets te maken van lijnen, cirkels en bogen. Dit is bijvoorbeeld handig om binnenmuren te creëren vanuit de buitenmuur of om gipsplaatrails aan te geven. Dit helpt om dimensionale consistentie te behouden bij het werken met lijnen.

Hoe de Offset Entity te gebruiken

1. Open je project: Begin met het openen van een project op je tablet.
2. Open de applicatie: Dit kan vanaf het startscherm of vanuit het zijmenu in de CAD-weergave.

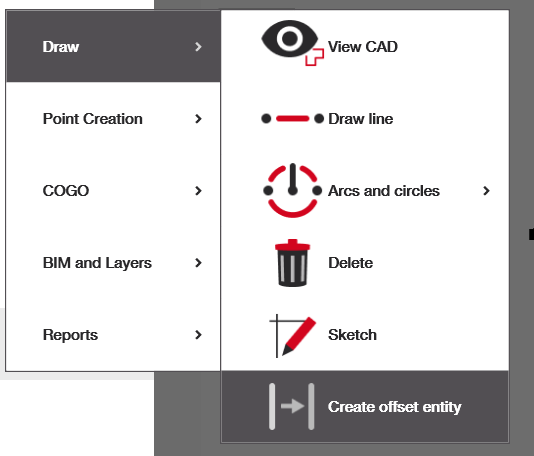

   • Als je de 'Create Offset Entity' niet op het startscherm hebt, kun je een snelkoppeling toevoegen en de hieronder getoonde applicatie toevoegen, of je navigeert ernaartoe via het navigatiemenu.
3. Selecteer een object: Selecteer de lijnen, bogen of cirkels waarmee je wilt werken en het werkmenu verschijnt zodat je je offset kunt definiëren.

Object aanmaken

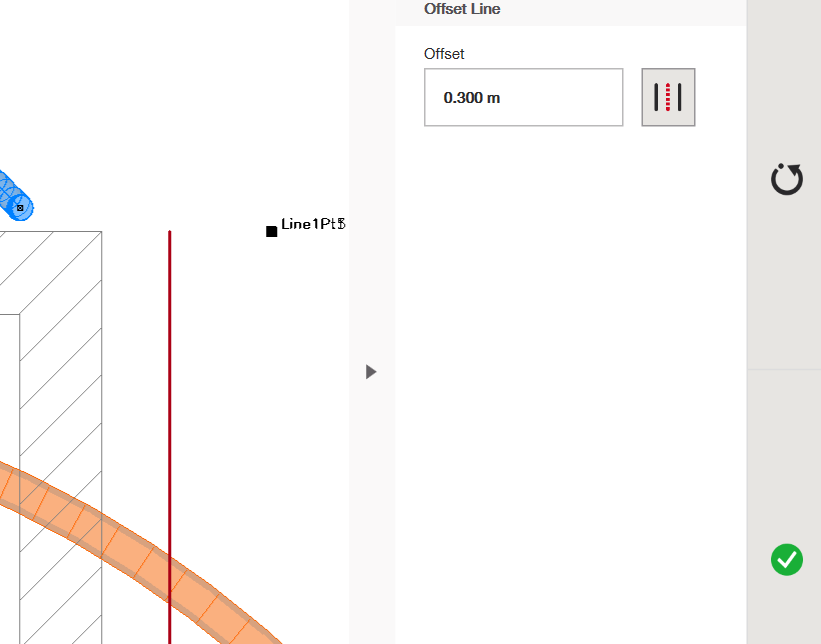

Selecteer het object waarvan je een offset duplicaat wilt maken. Er verschijnt een rood duplicaat ergens rechts ervan. Rechtsboven kun je de offset afstand vinden en aanpassen. In het onderstaande voorbeeld is dit 0,3 m. Dit betekent dat de nieuw gemaakte lijn 0,3 meter rechts van de originele lijn komt te liggen. Om een offsetlijn aan de linkerkant te maken, kun je gewoon nogmaals op de originele lijn klikken en de rode lijn verschuift naar de door jou gekozen offsetafstand links van het origineel. Als je een derde keer op de lijn klikt, verdwijnt de offsetlijn.

Opmerking - als het handig is, kun je een negatieve waarde aan de offset toevoegen zodat de offset onmiddellijk aan de linkerkant van je object begint, indien nodig.

Als je meer offsetobjecten wilt maken met dezelfde offsetparameter, klik je er simpelweg op en verschijnen de nieuwe objecten in het rood. Zodra je alle benodigde objecten hebt gemaakt, klik je op het groene vinkje rechts. Deze objecten worden grijs en worden nu aan je bestand toegevoegd.

Een object maken tussen twee lijnen

Er is ook een functie waarmee je een lijn kunt maken in het midden van twee parallelle lijnen. Selecteer eerst de optie parallelle lijn rechts van de offsetafstand. Het "Offset" vak zou dan uitgeschakeld moeten zijn. Selecteer vervolgens je eerste lijn die rood wordt bij selectie. Selecteer daarna de tweede lijn. Er verschijnt een gestippelde rode lijn in het midden van de twee. Klik op het groene vinkje aan de rechterkant en deze nieuwe lijn wordt aan je tekening toegevoegd.

Opmerking: deze lijnen moeten parallel zijn in het CAD-bestand om deze optie te kunnen gebruiken.
