Boog 2 Punten Radius - Hoe te gebruiken

Als u een boog wilt maken met punten uit uw bestand, kunt u de Arc 2 Pts Radius-applicatie gebruiken. Dit is nuttig voor structurele lay-out en voor het creëren van bogen of gebogen oppervlakken in muren, koepels, vloerplannen, enz. Als u een boog wilt maken op basis van drie punten, zie dan dit artikel.

Hoe maak je een boog van 3 punten?

1. Open uw project: Begin met het openen van een project op uw tablet.
2. Open applicatie: Ofwel vanaf het startscherm of vanuit het zijmenu in CAD-weergave.

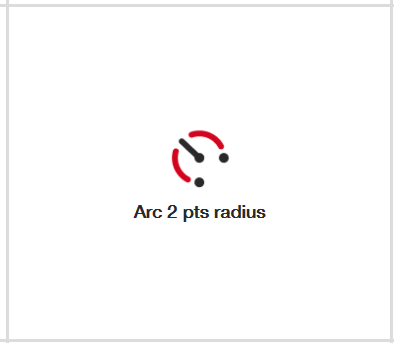

   • Als u de 'Arc 2 Points Radius Application' niet op het startscherm heeft, selecteer dan snelkoppeling toevoegen en voeg de hieronder getoonde applicatie toe.
   • Om het te openen vanuit het linkermenu, volg dit pad: Tekenen > Bogen en cirkels > Boog 3 pts
3. Selecteer twee punten, definieer radius en maak boog: Volg de aanwijzingen om uw resultaat te krijgen

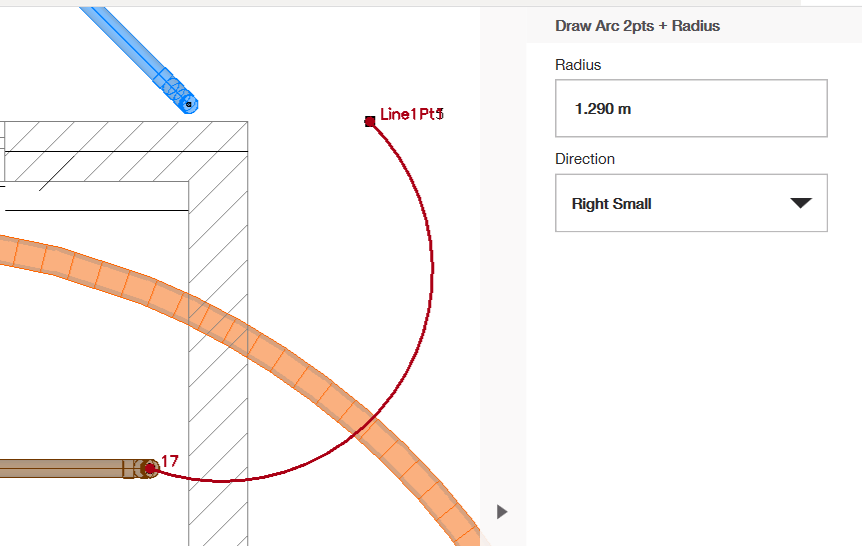

Selecteer uw twee referentiepunten. Zodra geselecteerd, zouden deze punten rood moeten worden en zou er een curve moeten verschijnen die erdoorheen loopt. Als u een punt wilt deselecteren of opnieuw wilt beginnen, klik dan gewoon opnieuw op uw geselecteerde punten.

Definieer radius/richting

 Om de radius en richting van uw curve te wijzigen, kunt u kijken naar het menu aan de rechterkant. Onder "Radius" kunt u de lengte van uw gewenste radius invoeren. Onder "Richting" kunt u een van de vier opties selecteren: Rechts klein, rechts groot, links klein, links groot. De opties rechts en links helpen u de richting van uw curve te veranderen, terwijl de opties groot en klein bepalen of de boog een kleinere of grotere hoek beslaat (waardoor u kunt bepalen hoe ver de curve zich langs de cirkel uitstrekt zonder de radius te veranderen).

Als u klaar bent, klik dan op het groene vinkje aan de rechterkant en uw nieuwe curve wordt aan uw tekening toegevoegd.
