Punt maken vanuit snijpunt-applicatie - Hoe

De Create Point from Intersection Application stelt je in staat om punten te maken op basis van twee snijdende lijnen. Het is een nuttige methode voor het creëren van punten waarmee je de afstand van het punt tot elke lijn kunt bewerken, waarbij deze als referentie worden gebruikt.

Hoe een punt te maken (van snijdende lijnen)

1. Open je project: Begin met het openen van een project op je tablet.

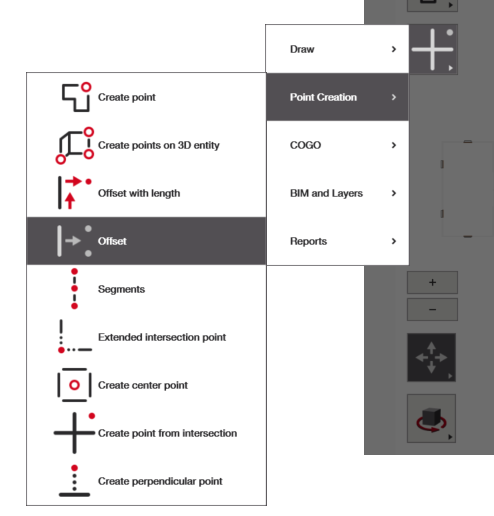

2. Open de applicatie: Ofwel vanaf het startscherm of vanuit het zijmenu in CAD-weergave.
   • Als je de 'Create Point From Intersection Application' niet op het startscherm hebt, kun je een snelkoppeling toevoegen en de onderstaande applicatie toevoegen, of er naartoe navigeren via het navigatiemenu.
3. Selecteer de lijnen en maak het punt: Selecteer twee snijdende lijnen en maak je punt.

Puntcreatie

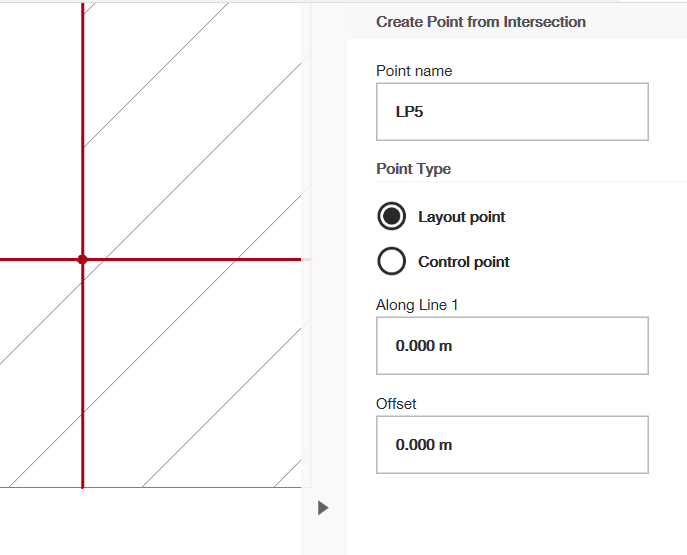

Selecteer twee snijdende lijnen. Zodra deze geselecteerd zijn, worden ze rood en verschijnt er een rood punt op het snijpunt. Nu kun je de puntnaam en het type wijzigen. Kijk eenvoudigweg naar het menu aan de rechterkant en bewerk het tekstvak onder puntnaam en selecteer het punttype dat je wilt (layout- of controletpunt).

Puntlocatie bewerken

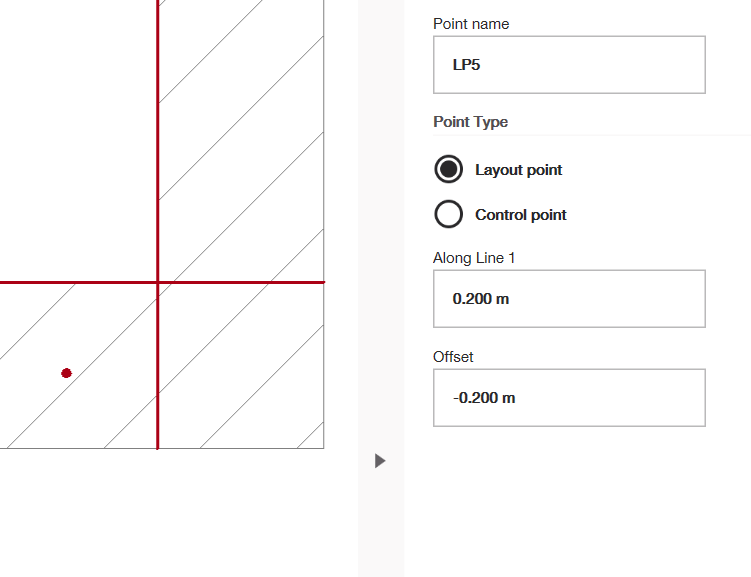

Je kunt ook de locatie van het punt bewerken door de offsetafstand vanaf elke lijn te definiëren. Onder "Langs lijn 1" kun je de afstand bewerken die je punt van de eerste geselecteerde lijn moet hebben (in meters). Vervolgens kun je onder "Offset" de afstand definiëren ten opzichte van de tweede geselecteerde lijn. Zodra je klaar bent, selecteer je het groene vinkje rechts op je scherm en wordt het punt aan je tekening toegevoegd.
