Create Center Point Application - Hoe te gebruiken

De Create Center Point Application stelt je in staat om punten te creëren op basis van drie verbindende lijnen. Het is een nuttige methode om een middelpunt te creëren op basis van lijnreferenties.

Hoe een middelpunt te creëren

1. Open je project: Begin met het openen van een project op je tablet.
2. Open de applicatie: Dit kan vanaf het startscherm of via het zijmenu in de CAD-weergave.
   • Als je de 'Create Center Point Application' niet op het startscherm hebt, kun je een snelkoppeling toevoegen door de applicatie hieronder toe te voegen, of navigeer er naartoe via het navigatiemenu.

3. Selecteer drie lijnen en creëer een punt: Selecteer drie verbindende lijnen en creëer je punt.







Selecteer drie loodrechte lijnen die met elkaar verbinden (bij voorkeur drie lijnen die deel uitmaken van hetzelfde rechthoek of vierkant). Deze zouden rood moeten worden wanneer je ze selecteert. Nadat je drie lijnen hebt geselecteerd, zou er een rood punt in het midden moeten verschijnen.

Enkele aandachtspunten:

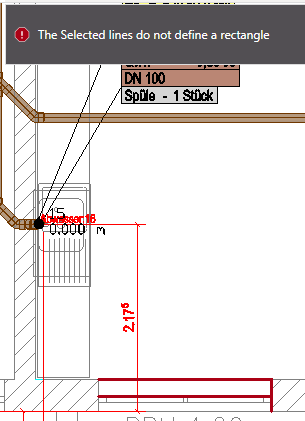

Als je de melding krijgt "De geselecteerde lijnen definiëren geen rechthoek", zorg er dan voor dat je drie lijnen van een rechthoek selecteert - de lijnen die je gebruikt moeten een rechthoek of vierkant kunnen vormen.

Bovendien werkt deze applicatie alleen bij het selecteren van objecten die binnen CAD als "lijnen" zijn gecategoriseerd. Als je probeert het middelpunt te vinden van een object dat niet als "lijnen" in CAD is gedefinieerd (bijvoorbeeld een 3D-object of een decoratief object), zal deze applicatie niet werken.

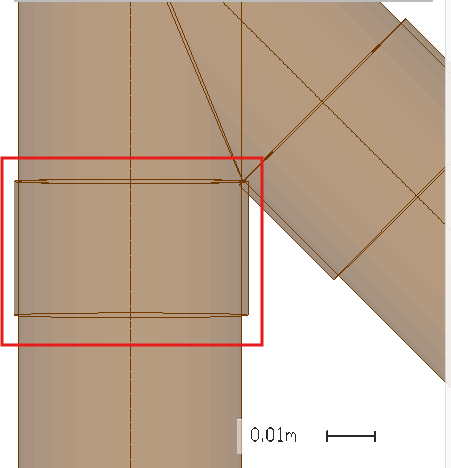

Bijvoorbeeld, ik kan deze 2D leidingafbeelding niet selecteren, ook al lijkt het een vierkant te vormen, omdat de grenzen van het object technisch niet als "lijnen" zijn gedefinieerd.

Punt definiëren

Zodra het punt in het midden van je drie lijnen verschijnt, kun je de naam ervan bewerken via het menu aan de rechterkant van je scherm. Hier kun je ook het type punt definiëren (layout- of controlepunt). Als je klaar bent, selecteer je het groene vinkje aan de rechterkant van je scherm en het punt wordt aan je tekening toegevoegd.
