Hoe Punten te Maken op 3D Entiteit Applicatie

De Create Points on 3D Entity Application stelt je in staat om snel en efficiënt punten te maken op 3D-entiteiten. Het is handig om één of meerdere punten te maken op de hoeken van je oppervlakken.

Hoe een Punt te Maken op een 3D Entiteit

1. Open Je (3D) Project: Begin met het openen van je project op je tablet.

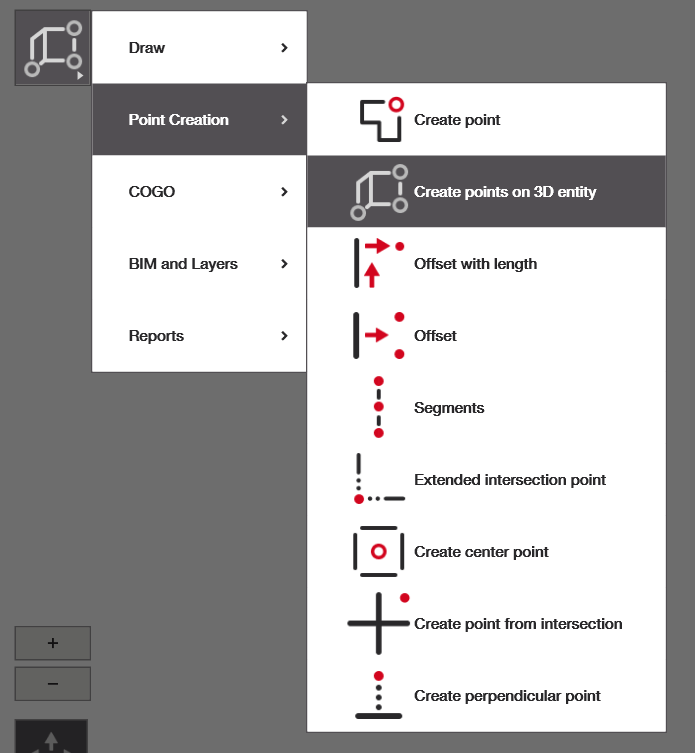

2. Open Applicatie: Ofwel vanaf het startscherm of vanuit het zijmenu in CAD-weergave.
   • Als je de 'Create 3D Point On Entity Application' niet op het startscherm hebt, kun je een snelkoppeling toevoegen en de onderstaande applicatie toevoegen, of navigeer ernaartoe via het navigatiemenu.
3. Selecteer en Maak Punt: Selecteer het oppervlak waar je je punt wilt hebben, waar je het wilt (hoek, gat) en of je meerdere of een enkel punt wilt.

Punt Creatie

Aan de rechterkant van je scherm is een menu waar je het type punt kunt selecteren dat je maakt (layoutpunt of controlepunt), evenals de 3D-entiteitslocatie waar je het punt wilt laten maken. Gebruik dit menu ook om de naam van het/de punt(en) die je maakt in te stellen.

De optie om "enkel" of "meerdere" punten te maken vraagt simpelweg of je je punten liever individueel op je 3D-object plaatst (klik voor klik), of dat je punten automatisch op elke toepasselijke locatie wilt maken wanneer je je voorkeurs-3D selecteert.

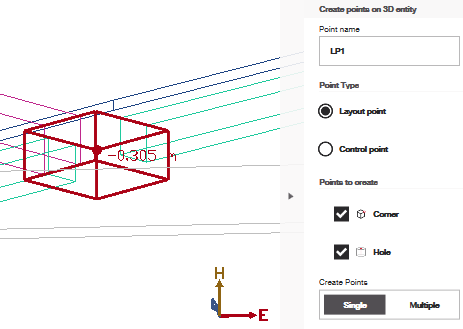

Als voorbeeld tikte ik hieronder specifiek op de bovenhoek van dit 3D-object, en het plaatste alleen een punt op de locatie waar ik tikte, omdat ik "enkel" had geselecteerd.

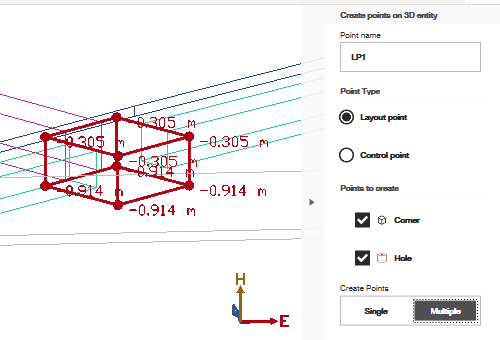

In dit voorbeeld had ik "meerdere" geselecteerd, en je kunt zien dat alle hoekpunten tegelijk werden gemaakt toen het object werd aangetikt:

Nadat je punten zijn gemaakt, kun je altijd teruggaan en ze bewerken - zoals het wijzigen van hun namen of attributen. Als je meer hulp nodig hebt bij het beheren van punten in het algemeen, zie dan dit artikel.
