Segments Applicatie - Hoe Te Gebruiken

De Segments Applicatie stelt je in staat om punten te creëren op elke lijn of boog op opgegeven segmentlengtes. Het is een handige methode om punten te creëren waarmee je een lijn kunt segmenteren en een bepaald aantal punten gelijkmatig verdeeld over diezelfde lijn kunt aanmaken.

Opmerking - dit werkt niet op een cirkel zonder duidelijke eindpunten, maar alleen op lijnen of bogen. Je object moet een duidelijk begin- en eindpunt hebben voor deze segmenttoepassing om te werken.

Segments Applicatie Demo

Hoe Punten te Creëren met Segments

1. Open Je Project: Begin met het openen van een project op je tablet.
2. Open Applicatie: Vanuit het startscherm of vanuit het zijmenu in CAD-weergave.

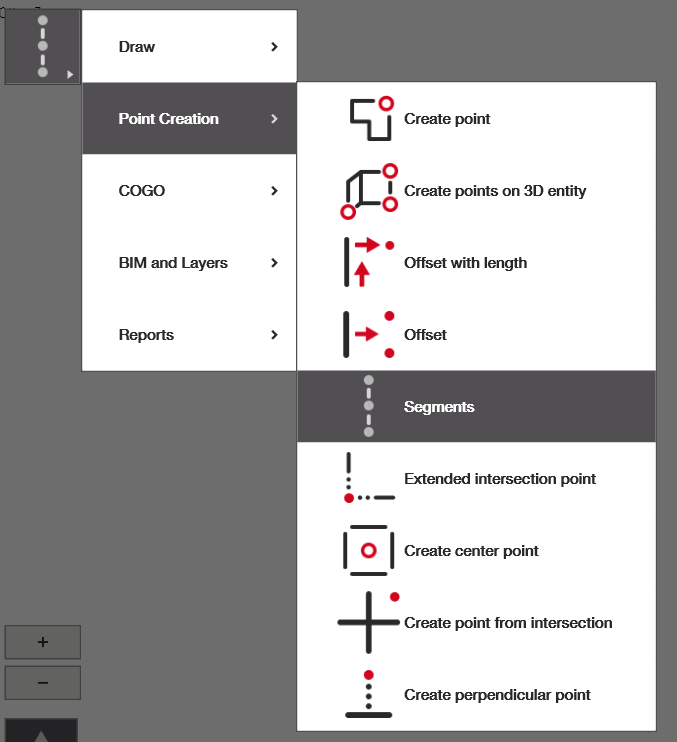

   • Als je de 'Segments Applicatie' niet op het startscherm hebt, kun je een snelkoppeling toevoegen en de hieronder getoonde applicatie toevoegen, of navigeer ernaartoe via het navigatiemenu.
3. Selecteer de Lijnen en Maak Punten: Selecteer je referentielijn en maak je punten aan.

Puntcreatie

Selecteer de lijn die je als referentielijn wilt gebruiken. Zodra geselecteerd, wordt deze rood en verschijnen er rode punten langs de lengte ervan. In het menu aan de rechterkant kun je de puntnaam en het type wijzigen: layout- of controlepunt (zie dit artikel om meer te leren over punttypes en andere puntgerelateerde hulp).

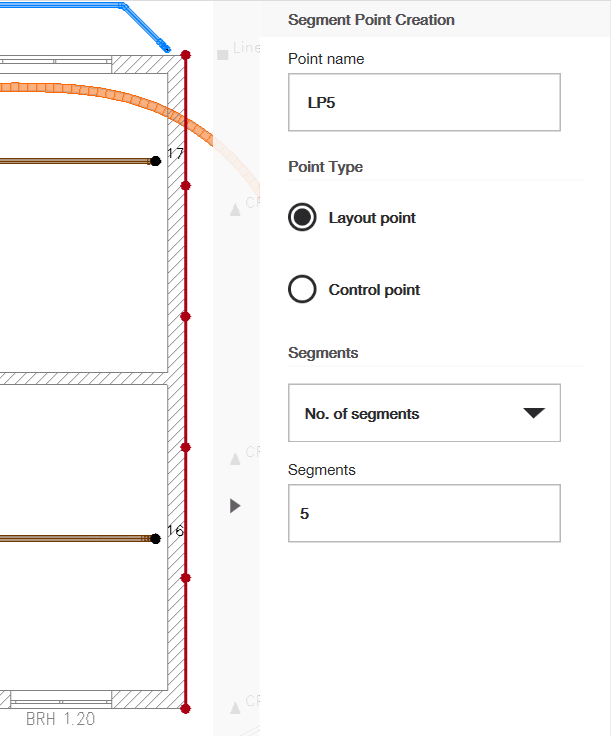

Vervolgens kun je het aantal segmenten dat je langs de lijn wilt selecteren en verschijnen er punten die gelijke segmenten creëren.

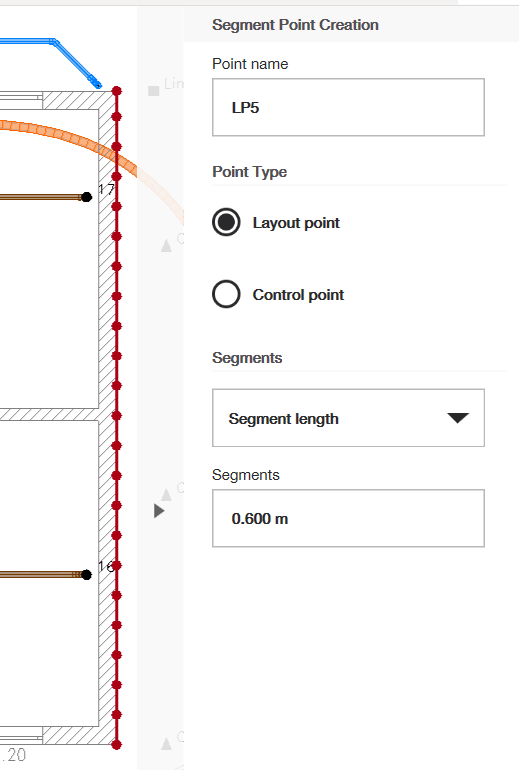

Als alternatief kun je ook de segmentlengte selecteren en verschijnen er punten volgens de door jou geselecteerde lengte. Zorg ervoor dat je op het groene vinkje klikt wanneer je klaar bent om de punten aan je tekening toe te voegen.
