De Model Slicer-applicatie maakt het mogelijk om zowel 2D- als 3D-CAD-tekeningen te snijden, waardoor het mogelijk is om doorsnedebeelden van het model te creëren.
Hoe de Model Slicer-applicatie te gebruiken
- Open uw project: Begin met het openen van een project op uw tablet.
- Open de applicatie: Dit kan vanaf het startscherm of vanuit het zijmenu in de CAD-weergave.
- Als u de 'Model Slicer'-applicatie niet op het startscherm hebt, selecteer dan snelkoppeling toevoegen en voeg de hieronder getoonde applicatie toe.
- Kies de richting: Kies rechtsonder in het scherm de richting waarin u de slicer wilt laten werken.
- Pas de slicer toe: Gebruik de slicer aan de rechterkant van het scherm om het gewenste gedeelte van de CAD-tekening te selecteren.
- De actieve snijrichting wordt op de tekening weergegeven als grijze vierkanten die de afmetingen van het CAD-model bedekken.
- Het is mogelijk om meerdere richtingen te combineren, zodat de slicer over meerdere assen tegelijk kan werken.
Snelkoppeling icoon van de 'Model Slicer'-applicatie:

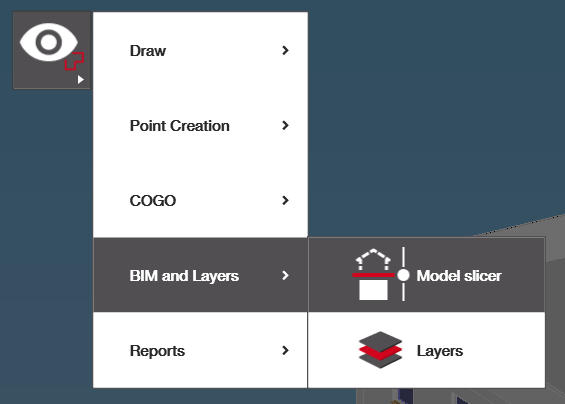

Selecteren van de Model Slicer-applicatie vanuit het zijmenu in de CAD-weergave:
De snijrichting wordt geselecteerd in de rechterbenedenhoek van het scherm. De momenteel actieve richting is aan de rechterkant donkerder grijs gemarkeerd:

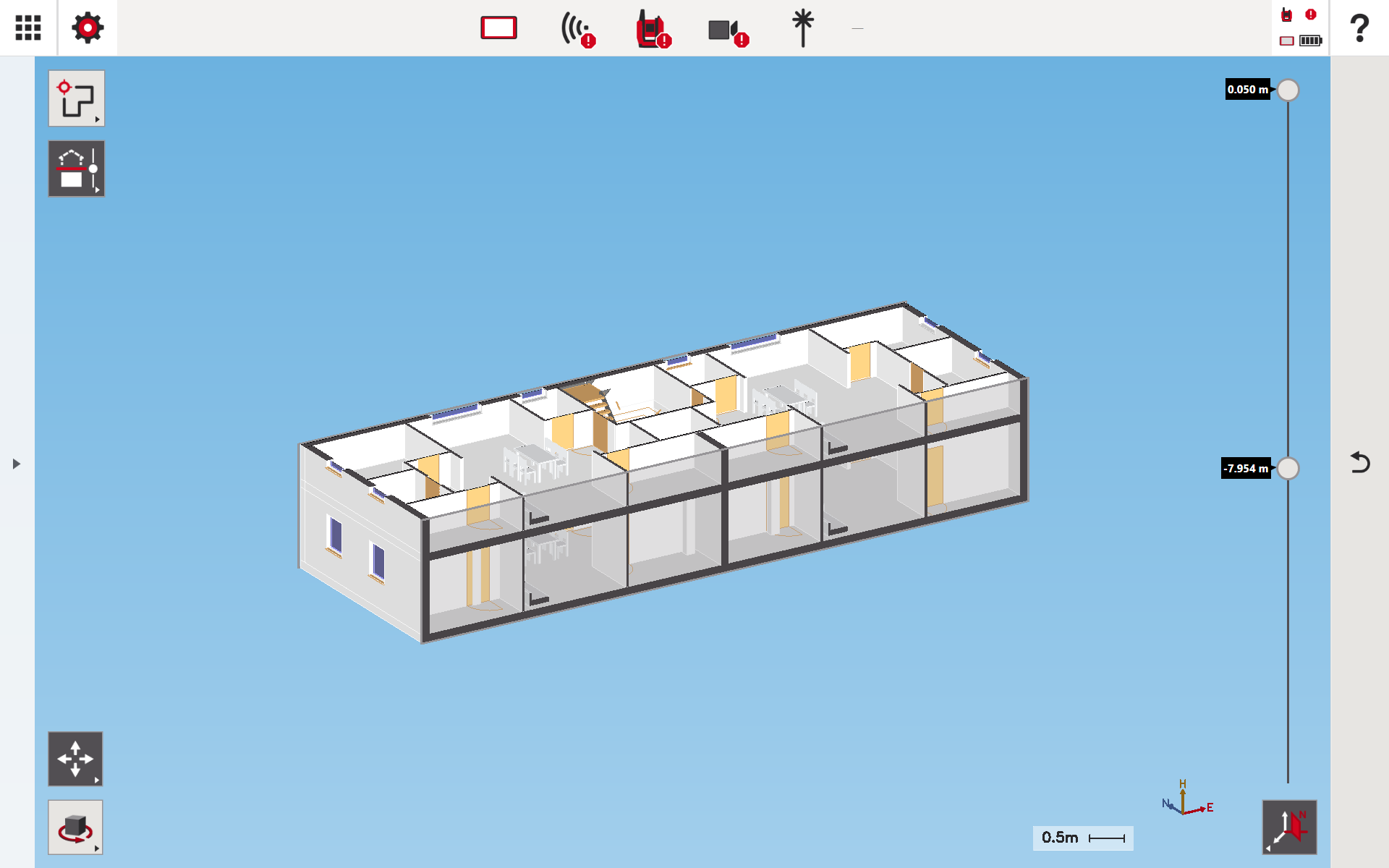

CAD-weergave na selectie van de Model Slicer-applicatie:

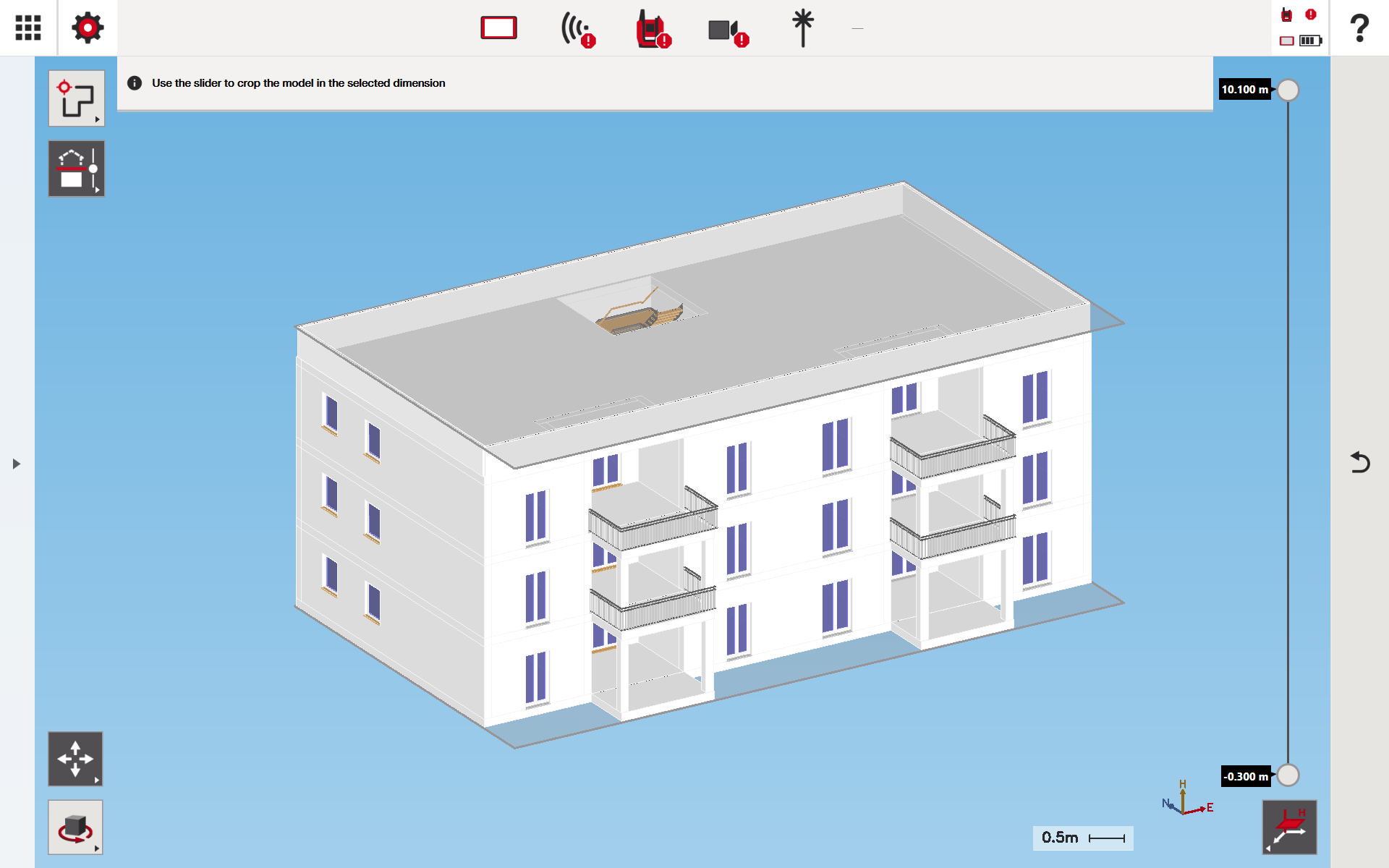

Snijden toegepast in de hoogte richting van de CAD-tekening:

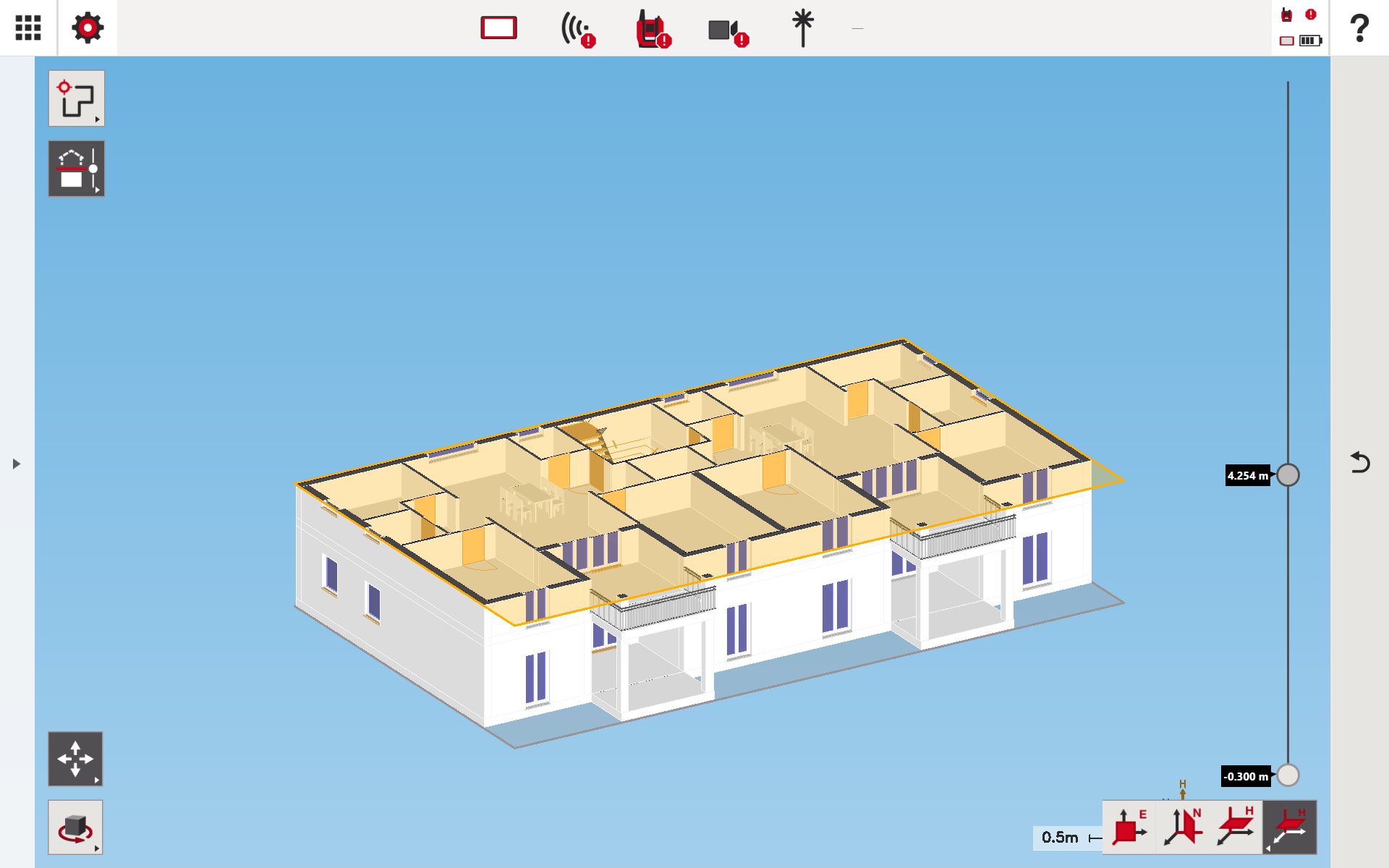

Extra snijden toegepast in de noordrichting van de CAD-tekening:
Voorbeelden van het gebruik van de Model Slicer
De Model Slicer-applicatie wordt vaak gebruikt om visuele complexiteit in dichtbezette CAD-tekeningen te verminderen en om te focussen op specifieke gebieden of hoogteranges die relevant zijn voor layout- of beoordelingswerkzaamheden.
Voorbeeld 1: Snijden op hoogte voor projecten met meerdere niveaus
Bij projecten met meerdere verdiepingen of gestapelde systemen helpt snijden in de hoogterichting om een enkel niveau of hoogtebereik te isoleren.
- Toon alleen doorvoeren of inbouwdelen op het plaatniveau
- Beoordeel overhead voorzieningen zonder elementen van lagere niveaus
- Controleer verticale vrije ruimtes in drukke gebieden
Deze aanpak is vooral nuttig voor het scheiden van ondergrondse, plaat- en overheadwerkzaamheden.
Voorbeeld 2: Isoleren van een gang of kamergebied
Snijden in een horizontale richting maakt het mogelijk om te focussen op een smal gedeelte van het gebouw.
- Beoordeel lay-outpunten in lange gangen
- Focus op een enkele kamer, schacht of technische ruimte
- Verminder visuele ruis van aangrenzende gebieden
Dit verbetert de nauwkeurigheid bij het werken in krappe of repetitieve ruimtes.
Voorbeeld 3: Combineren van hoogte- en richtingssneden
Meerdere snijrichtingen kunnen worden gecombineerd om een gefocust “venster” in het model te creëren.
- Snijd op hoogte om één niveau te selecteren
- Snijd op noord/zuid of oost/west om een specifieke zone te isoleren
Deze combinatie is nuttig voor grote gebouwen waar slechts één klein werkgebied tegelijk relevant is.
Voorbeeld 4: CAD-tekeningen vereenvoudigen voor werk op locatie
Complexe CAD-tekeningen kunnen moeilijk te interpreteren zijn op locatie. De Model Slicer helpt om het beeld te vereenvoudigen.
- Verberg irrelevante delen van het model
- Focus alleen op het gedeelte waar aan gewerkt wordt
- Verbeter de duidelijkheid voor layout- en verificatietaken
Dit ondersteunt snellere besluitvorming en vermindert het risico op fouten tijdens het uitzetten.
