De applicatie werkt met relatieve metingen en is niet afhankelijk van absolute coördinaten.
Een nuttige video van de applicatie is hieronder te vinden:
Hoe de Align Vertical applicatie te gebruiken
- Open je project: Begin met het openen van een project op de tablet.
- Open applicatie: Open de Align Vertical applicatie vanaf het startscherm of vanuit het zijmenu in de CAD-weergave.
- Als de applicatie niet beschikbaar is op het startscherm, selecteer dan Snelkoppeling toevoegen en voeg de Align Vertical applicatie toe.
- Selecteer het eerste punt (basis punt): Meet het eerste punt op het verticale oppervlak met directe meting of een bestaand controle- of uitzetpunt.
- Selecteer het drie-driehoek icoon om dit punt als basis punt in te stellen.
- Dit basis punt wordt gebruikt als verticale referentie voor alle volgende metingen.
- Meet extra punten: Beweeg de camera naar het volgende punt op hetzelfde verticale oppervlak om de metingen en correctiewaarden af te lezen.
- HD (Horizontale Afstand): De horizontale afstand gemeten vanaf de ware verticale lijn van het basis punt tot het huidige gemeten punt.
- SD (Hellingsafstand): De directe hellingsafstand gemeten van het basis punt tot het huidige gemeten punt.
- dH (Hoogteverschil): Het ware verticale hoogteverschil tussen het basis punt en het huidige gemeten punt.
- De volgende correcties worden weergegeven:
- Rechts / Links:
- Rechts geeft aan dat het gemeten punt links van het basis punt is gepositioneerd en moet worden gecorrigeerd naar rechts met de weergegeven waarde.
- Links geeft aan dat het gemeten punt rechts van het basis punt is gepositioneerd en moet worden gecorrigeerd naar links met de weergegeven waarde.
- Vooruit / Achteruit:
- Vooruit geeft aan dat het gemeten punt dichter bij de total station is gepositioneerd en moet worden verplaatst van de total station af met de weergegeven waarde.
- Achteruit geeft aan dat het gemeten punt verder van de total station is gepositioneerd en moet worden verplaatst naar de total station toe met de weergegeven waarde.
- Rechts / Links:
- Herhaal deze stap voor alle punten die gecontroleerd moeten worden op verticale uitlijning.
Align Vertical applicatie snelkoppeling icoon:

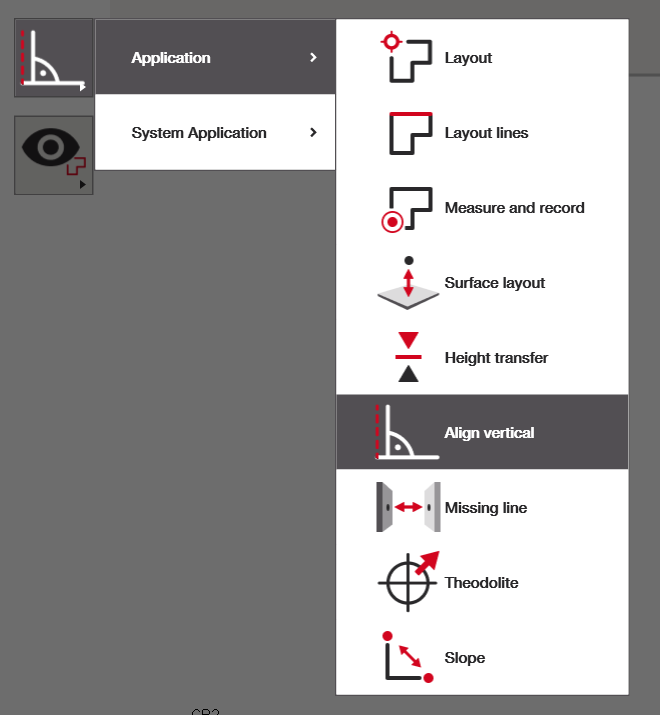

Selecteren van de Align Vertical applicatie vanuit het zijmenu van de CAD-weergave:

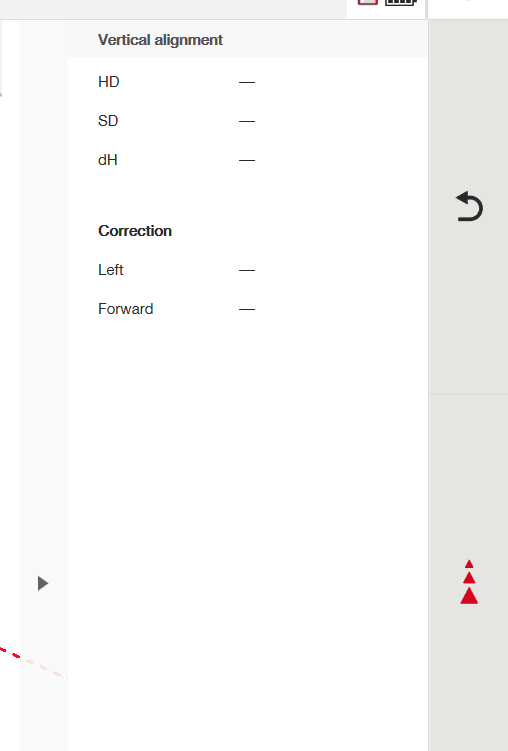

CAD-weergave getoond na selectie van de Align Vertical applicatie:

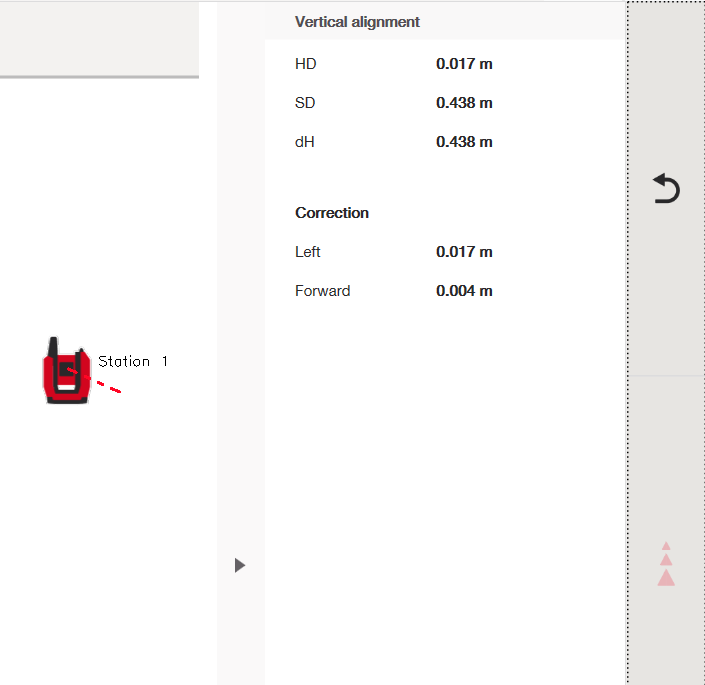

Correctiewaarden weergegeven na het meten van een tweede punt:
- Rechts / Links:
- Rechts geeft aan dat het gemeten punt links van het basis punt is gepositioneerd en moet worden gecorrigeerd naar rechts met de weergegeven waarde.
- Links geeft aan dat het gemeten punt rechts van het basis punt is gepositioneerd en moet worden gecorrigeerd naar links met de weergegeven waarde.
- Vooruit / Achteruit:
- Vooruit geeft aan dat het gemeten punt dichter bij de total station is gepositioneerd en moet worden verplaatst van de total station af met de weergegeven waarde.
- Achteruit geeft aan dat het gemeten punt verder van de total station is gepositioneerd en moet worden verplaatst naar de total station toe met de weergegeven waarde.
Uitleg van de metingen:

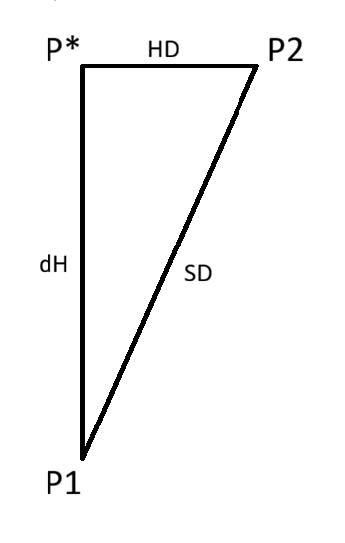

P1 is het basis punt, P2 is de huidige meting van het 2e punt
- HD (Horizontale Afstand): De horizontale afstand gemeten vanaf de ware verticale lijn van het basis punt tot het huidige gemeten punt. (P* tot P2)
- SD (Hellingsafstand): De directe hellingsafstand gemeten van het basis punt tot het huidige gemeten punt. (P1 tot P2)
- dH (Hoogteverschil): Het ware verticale hoogteverschil tussen het basis punt en het huidige gemeten punt. (P1 tot P*)
Voorbeelden van het gebruik van de Align Vertical applicatie
De Align Vertical applicatie wordt vaak gebruikt om verticale nauwkeurigheid te controleren tijdens installatie- en constructietaken.
Voorbeeld 1: Controleren van de verticaliteit van een muur
De applicatie kan worden gebruikt om te verifiëren of punten langs een muur verticaal uitgelijnd zijn.
- Stel het basis punt in aan de onderkant van de muur
- Meet extra punten hogerop
- Bekijk correctiewaarden om afwijkingen te identificeren
Dit helpt om te zorgen dat muren loodrecht staan.
Voorbeeld 2: Controleren van de uitlijning van een kolom of pilaar
Kolommen of pilaren kunnen gecontroleerd worden op verticale uitlijning.
- Stel het basis punt in aan de voet van de kolom
- Meet punten langs de hoogte van de kolom
- Gebruik correctiewaarden om te bepalen of aanpassing nodig is
Voorbeeld 3: Uitlijnen van gevel elementen
De applicatie kan worden gebruikt om de verticale uitlijning van gevelpanelen of structurele elementen te verifiëren.
- Stel een basis punt in op het eerste paneel
- Meet punten op aangrenzende panelen
- Vergelijk correctiewaarden om consistente verticale uitlijning te garanderen
Voorbeeld 4: Controleren van verticale installatie van leidingen of schachten
Verticale leidingen, schachten of kanalen kunnen gecontroleerd worden tijdens de installatie.
- Meet het lagere referentiepunt
- Meet hogere punten langs de installatie
- Gebruik de correctiewaarden om verticale installatie te bevestigen
Voorbeeld 5: Kwaliteitscontrole en verificatie
Align Vertical is handig voor snelle kwaliteitscontroles.
- Identificeer afwijkingen vroegtijdig
- Verminder herstelwerk door uitlijningsproblemen direct te corrigeren
