Het uitzetten van punten op vlakke oppervlakken met de laser

Layout met de laser demo

Bij het uitzetten van punten op een vlak oppervlak zoals een vloer of plaat, kan de laser in plaats van een prisma worden gebruikt. Deze methode is snel, handig en effectief voor veel layouttaken.

Vereisten en belangrijke instellingen

Schakel hoogtes uit

Voordat u begint, moeten hoogtes uitgeschakeld zijn in de instellingen.

Als hoogtes zijn ingeschakeld, zal het totaalstation proberen u te begeleiden naar de hoogtewaarde van het punt
Dit kan ervoor zorgen dat het gereedschap boven of onder het oppervlak wijst, vooral als de punten hoogtegegevens bevatten

Voor layout op vlakke oppervlakken zorgt het uitschakelen van hoogtes ervoor dat de laser direct naar het fysieke oppervlak wordt geleid.

Het totaalstation moet worden opgesteld

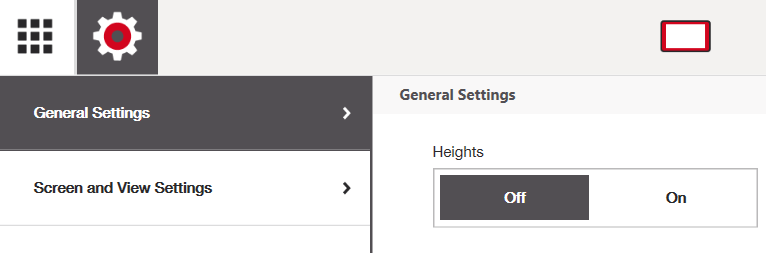

Hoogtes uitgeschakeld in de Algemene instellingen om laserlayout op een vlak oppervlak mogelijk te maken

Plaats de PLT correct

Plaats de PLT hoog boven de grond indien mogelijk (vooral wanneer u de laser gebruikt om punten op de grond uit te zetten).

Een hogere opstelling vermindert hoe verspreid de laser op het oppervlak eronder lijkt
Hoe verder de laser reist, hoe breder en minder scherp de laserplek wordt
Een hogere plaatsing verbetert de zichtbaarheid en nauwkeurigheid bij het markeren van punten op de grond

Hoe u layout met de laser gebruikt

Schakel Hoogtes uit in de instellingen
Open de View CAD applicatie
Selecteer Laser als meetmethode
Open een Layout applicatie
Selecteer het eerste punt dat u wilt uitzetten

U wordt vervolgens gevraagd om:

“Draai de laser naar het referentieoppervlak en meet”

Draai de laser naar het oppervlak waar de punten worden uitgezet
Druk op Meet

Deze stap definieert het referentieoppervlak voor de laserlayout.

Daarna:

Zal het totaalstation de laser automatisch naar het geselecteerde layoutpunt bewegen
Door op een ander punt in de tekening te tikken, zal de laser ook automatisch naar dat punt bewegen

Als er lichte afwijkingen in de oppervlakthoogte zijn tijdens het uitzetten, zal het totaalstation corrigeren voor het hoogteverschil en de juiste horizontale locatie van het punt vinden. Wanneer de hoogteverschillen te groot zijn om de positie van het punt te berekenen, zal het gereedschap u vragen om het referentieoppervlak opnieuw te meten.

Het wijzigen van het layoutoppervlak

Als u het oppervlak moet veranderen, bijvoorbeeld van:

Vloer naar plafond
Van de ene plaathoogte naar een andere

Moet u:

Klikken op de "Terug" pijl rechtsboven
De Layout applicatie selecteren

U wordt dan opnieuw gevraagd om de laser naar het referentieoppervlak te draaien en te meten, zodat u het referentieoppervlak opnieuw kunt definiëren.

Hoe punten nauwkeurig uit te zetten met de laser

Naarmate de afstand tot het totaalstation toeneemt, wordt de laserplek groter en minder scherp.
Om het midden van de laser nauwkeurig te identificeren, gebruikt u de volgende methode.

Laser dicht bij het totaalstation (links) versus ver van het totaalstation (rechts), grotere verspreiding met afstand

Aanbevolen techniek

Neem een stevig object met een vlak, niet-reflecterend oppervlak, zoals:
- Een stuk karton
- Een kaart
- De achterkant van een prismaplaat (zoals de achterkant van de POA 26)
- Een liniaal
Houd het object zo dat het naar het totaalstation gericht is en de laser duidelijk zichtbaar is
Beweeg het object langzaam weg van het totaalstation
Bekijk de live meetwaarde in HCL
Wanneer de meting 0,000 m aangeeft, bevindt u zich op de exacte layoutpositie

Laser geprojecteerd op een kartonnen oppervlak om het midden van de laserplek duidelijk te identificeren

Exact layoutpunt waar het lasercentrum overgaat van de kartonnen referentie naar de grond en de software een afwijking van 0 mm aangeeft

Dit geeft aan dat het midden van de laser is uitgelijnd met het doelpunt.

Markeer het punt op het oppervlak
Ga door naar het volgende punt

Beste praktijken en beperkingen

Laserlayout is het meest geschikt voor vlakke, toegankelijke oppervlakken
Het wordt niet aanbevolen voor:
- Hoogte-kritische layout (waar de punthoogte cruciaal is om te bepalen)
- Schuine oppervlakken
- Precisielayout op lange afstand
Zorg er altijd voor dat hoogtes uitgeschakeld zijn voordat u begint
Gebruik niet-reflecterende materialen om foutieve metingen te voorkomen

Veelvoorkomende toepassingen

Laserlayout is bijzonder nuttig voor:

Uitzetten van gipsplaatprofielen
Doorvoeren in vloeren
Ankers of mouwen gemonteerd op de vloer
Layout op betonnen platen
Indeling van binnenwanden
Markeren van referentiepunten vóór gedetailleerde prismalayout
