Układ linii – jak korzystać

Cel układu linii

Aby korzystać z „Układu linii”, najpierw musisz być zlokalizowany (tzn. narzędzie musi znać współrzędne, na których się znajduje na Twoim placu budowy). Upewnij się, że ustawiłeś lokalizację narzędzia przed próbą użycia „Układu linii”.

Układ linii pozwala na wyznaczanie linii, zazwyczaj na podstawie pliku CAD. Możesz także tworzyć linie ręcznie w aplikacji. Jest to szczególnie przydatne dla skomplikowanych kształtów, takich jak krzywe, łuki, koła i faliste linie – nie tylko proste.

Oto dobry film, który pomoże Ci przejść przez aplikację:

Wybierz aplikację z menu

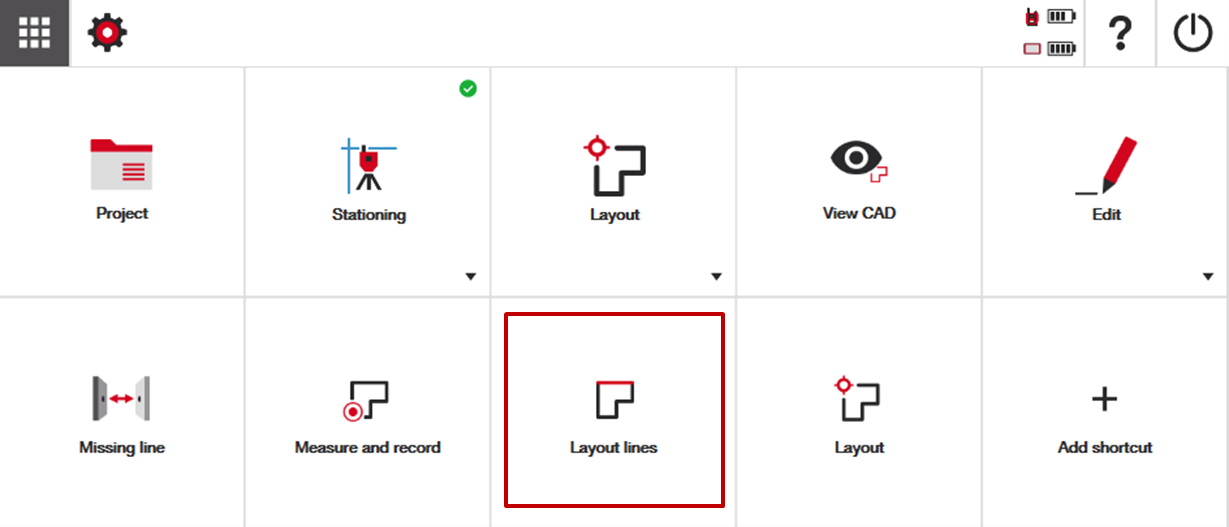

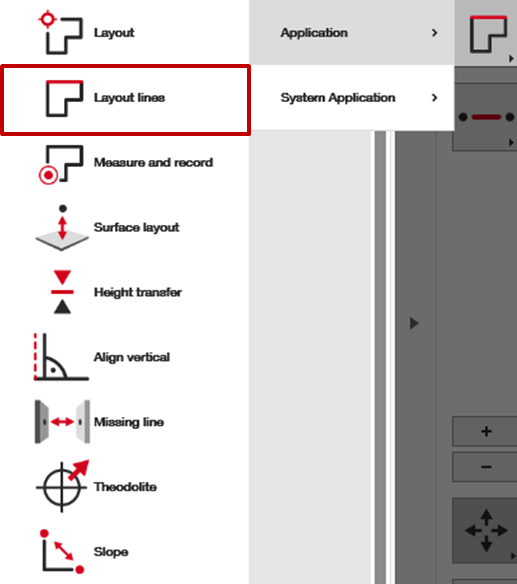

Gdy jesteś gotowy do wykonania układu punktów, znajdź aplikację na ekranie głównym lub w menu bocznym w widoku CAD Twojego projektu.

Wybierz lub utwórz linię, którą chcesz zmierzyć

Wybór linii

Korzystając z Układu linii, zazwyczaj odwołujesz się do linii z pliku CAD. Po prostu otwórz aplikację, wybierz linię, którą chcesz, i przejdź do zakładki „Pomiar” po prawej stronie, aby rozpocząć pracę na tej linii.

Ponownie dotknij linii, aby ustawić nowy punkt startowy (0,0). Ma to wpływ na sposób, w jaki aplikacja mierzy przesunięcia wzdłuż linii – kluczowe jest, aby wiedzieć, gdzie znajduje się punkt startowy i w którą stronę biegnie linia, aby poprawnie odczytywać pomiary.

Tworzenie linii

Jeśli linia, której potrzebujesz, nie znajduje się jeszcze w pliku CAD, możesz ją utworzyć w zakładce „Utwórz” w menu po prawej stronie. Możesz także użyć narzędzi do rysowania HCL, aby wcześniej dodać trwałe linie bezpośrednio do pliku CAD.

Aby utworzyć tymczasową linię układu, HCL oferuje trzy opcje:

Linia z 2 punktów: Wybierz dwa istniejące punkty CAD, aby utworzyć linię prostą. (Upewnij się, że punkty zostały wcześniej utworzone).

Łuk z 3 punktów: Wybierz dowolne trzy punkty. Jeśli jest to matematycznie możliwe, aplikacja narysuje idealny okrągły łuk przechodzący przez nie.

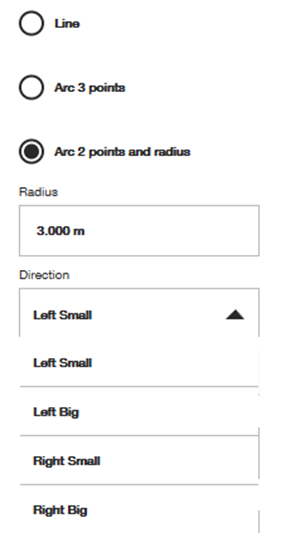

Łuk z 2 punktów + promień: Wybierz dwa punkty i wpisz promień. Jeśli jest to matematycznie możliwe, aplikacja zbuduje idealny okrągły łuk odpowiadający tym danym.

Tworząc łuk za pomocą 2 punktów i promienia, musisz także wybrać, którą część koła łuk powinien pokrywać.

Przykłady:

„Prawy, duży” = większy łuk po prawej stronie koła
„Lewy, mały” = mniejszy łuk po lewej stronie koła (patrz zrzut ekranu poniżej) Aplikacja obliczy poprawny łuk na podstawie Twoich wyborów i narysuje go dokładnie w pliku CAD

Kolejność punktów ma znaczenie (szybka wskazówka)

Podczas tworzenia linii pierwszy wybrany punkt staje się punktem startowym (0,0) Twojej linii lub łuku. Aplikacja używa tego do pomiaru i odniesienia przesunięć oraz kierunku, więc upewnij się, że wybierasz punkty w odpowiedniej kolejności, aby uzyskać dokładne dane układu.

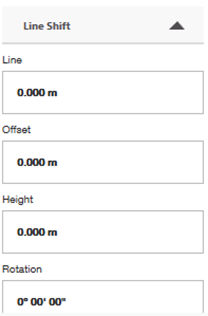

Przesunięcie linii (opcjonalnie)

Przed pomiarem możesz wybrać, aby przesunąć pozycję lub rotację wybranej linii. Pomaga to, jeśli domyślne ustawienie jest trudne do śledzenia na placu budowy.

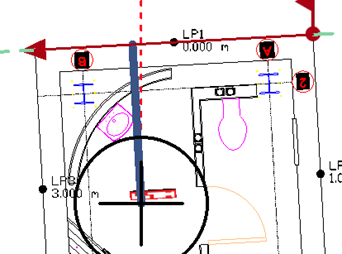

Aby to wyjaśnić, zobacz zrzuty ekranu poniżej. Pierwszy zrzut pokazuje linię bez przesunięcia. Ikona z czerwoną flagą wskazuje punkt początkowy linii.

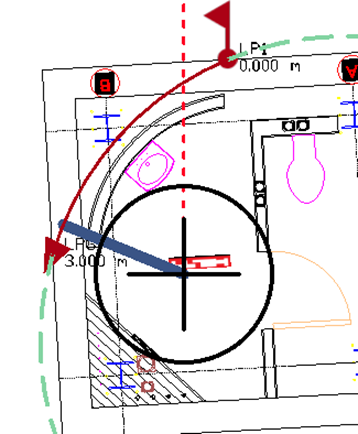

Na drugim zrzucie ekranu widać przesunięcie punktu startowego o 1 m wzdłuż linii, przesunięcie linii o 1 m w prawo oraz obrót linii o 45°.

Jeśli przesunięcie linii pomaga w Twoim układzie, łatwo nauczysz się, obserwując, jak przesunięcie wpływa na linię na ekranie. Po prostu eksperymentuj z kilkoma ustawieniami, aby zobaczyć, jak to działa.

Rozpocznij pomiar od swojej linii

Po wybraniu lub utworzeniu linii możesz przejść do zakładki „Pomiar”, aby rozpocząć układ. W tej zakładce masz do dyspozycji kilka opcji:

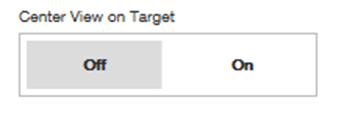

Centruj widok na celu: Wyłącz tę opcję, jeśli zamierzasz powiększać i przesuwać widok pliku CAD podczas pracy, włącz ją, jeśli chcesz widzieć położenie swojego lasera lub pryzmatu podczas pracy.
Przełącznik „Punkt do linii”: Włącz tę opcję, jeśli chcesz, aby narzędzie aktywnie wskazywało Twoją pozycję względem linii. Wartości będą się automatycznie dostosowywać, gdy przesuwasz pryzmat lub laser. Wyłącz tę opcję, jeśli chcesz wpisać dokładną lokalizację przesunięcia, do której narzędzie ma Cię prowadzić względem linii.
Wartości linii/przesunięcia/wysokości: Te wartości pokażą Ci położenie względem wybranej linii. „Linia” wskazuje, jak daleko przesunąłeś się wzdłuż linii względem punktu startowego (0,0). „Przesunięcie” pokazuje, jak daleko (w lewo lub w prawo) jesteś od linii. „Wysokość” wskazuje, jak wysoko lub nisko jesteś względem wybranej linii.
Przełącznik wysokości absolutnej: Włącz ten przełącznik, jeśli chcesz, aby wartości wysokości odnosiły się do wysokości odniesienia zmierzonej podczas procesu lokalizacji, znanej również jako „wysokość absolutna”. Wyłącz ten przełącznik, jeśli wolisz, aby wysokość była względem samej linii, znanej jako „wysokość względna”. Na przykład, jeśli podążasz za linią nachyloną, podążając dokładnie po jej nachyleniu, Twoja wysokość względna się nie zmieni, ponieważ nie opuszczasz linii. Jednak ponieważ poruszasz się po nachyleniu, Twoja wysokość absolutna zmieni się wraz z każdą zmianą wysokości względem punktu odniesienia na placu budowy.
Wartości wysokości: Jeśli wolisz widzieć jednocześnie wysokości absolutne i względne, zobaczysz ten widok na dole zakładki pomiaru. Pamiętaj, że jeśli masz wyłączone wysokości w ustawieniach ogólnych, wartości wysokości nie pojawią się tutaj.
