Czym są punkty kontrolne?

Definicja punktów kontrolnych

Punkty kontrolne to konkretne miejsca na placu budowy wykorzystywane do pomiarów, zwykle ustalane przez geodetę. Dokładne punkty kontrolne zapewniają precyzyjne prace związane z rozmieszczeniem.

Jak wyglądają punkty kontrolne na pliku CAD?

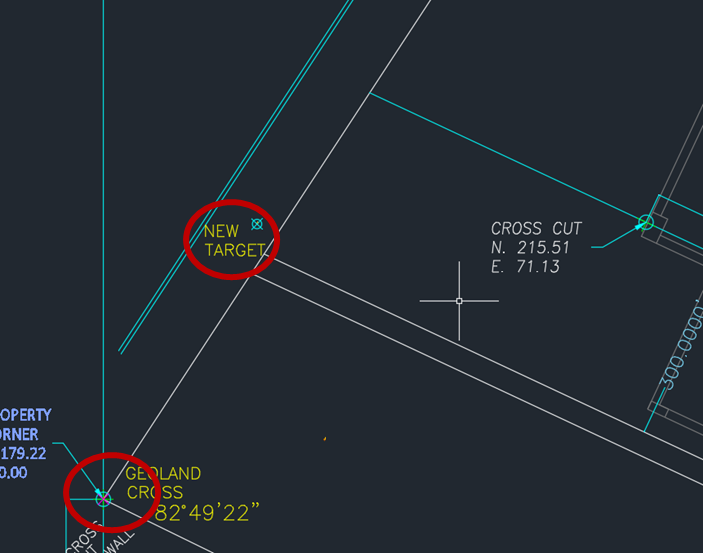

Pliki CAD często mają bardzo wyraźną ikonę wskazującą lokalizację różnych punktów kontrolnych, które powinny znajdować się na placu budowy. Zazwyczaj wyglądają one jak bardzo wyraźne "X" lub coś podobnego, z tekstem wyjaśniającym, co dana ikona reprezentuje. Rysownik powinien być w stanie wyjaśnić, jak oznaczone są punkty kontrolne.

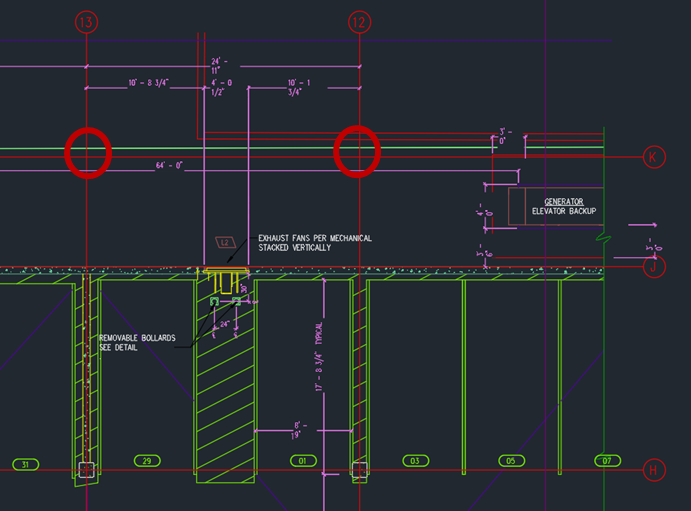

Punkty kontrolne mogą być również reprezentowane przez punkty przecięcia linii siatki na placu budowy. Większość placów budowy ma jakiś system siatki, ustalony przez geodetę. Wyraźnie oznaczone przecięcia tych linii siatki zazwyczaj mogą stanowić oczywistą lokalizację punktu kontrolnego.

Jak wyglądają punkty kontrolne na placu budowy?

Nawet jeśli plik CAD zdaje się mieć wyraźnie rozmieszczone punkty kontrolne w cyfrowej wersji układu budynku, ważne jest, aby znaleźć te same punkty kontrolne w terenie. Poniżej znajdują się zdjęcia przedstawiające, jak mogą wyglądać punkty kontrolne.

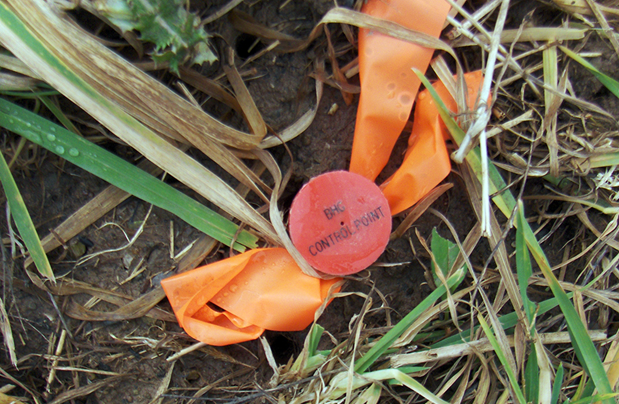

Punkty kontrolne zakopane w ziemi:

Gwoździe geodezyjne:

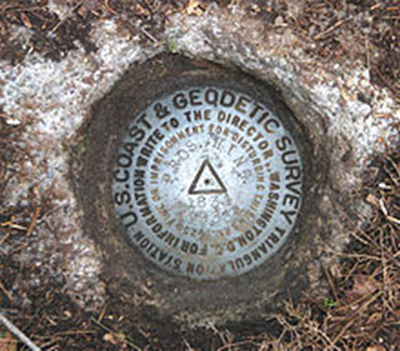

Geodezyjne punkty pomiarowe:

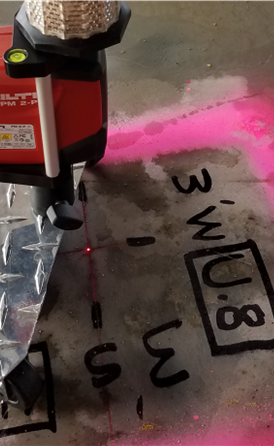

Przecięcia linii siatki offsetów:

Mocowane pryzmaty:

Mocowane cele refleksyjne:

Zweryfikuj dokładność przed rozmieszczeniem:

Jeśli istnieją jakiekolwiek wątpliwości co do dokładności kontroli na placu budowy, współpraca z generalnymi wykonawcami i geodetami w celu znalezienia rozwiązania jest zazwyczaj pierwszym krokiem do rozwiązania problemu. Jeśli kontrola jest błędna, rozmieszczenie również będzie błędne.

Na szczęście, w oprogramowaniu Hilti Construction Layout dostępnych jest wiele funkcji, które można wykorzystać do sprawdzania pomiarów punktów kontrolnych i ich dokładności, aby pomóc użytkownikowi końcowemu przeprowadzić jak najwięcej weryfikacji dokładności i wspomóc te dyskusje z innymi członkami zespołu.
