Co to jest raport stacji?

Raport stacji pozwala zobaczyć historię różnych procedur i wyników stacjonowania, które wykorzystałeś w swoim projekcie. Istnieje kilka definicji, które warto zrozumieć, aby skutecznie korzystać z tego raportu w swojej pracy. Raport jest intuicyjny, więc powinieneś być w stanie szybko go przyswoić.

Raport stacji pozwoli Ci śledzić dokładność procesu stacjonowania w czasie. Będziesz mógł śledzić punkty kontrolne, które używasz, współrzędne swojej stacji totalnej dla każdego stacjonowania, potencjalne odchylenia każdego stacjonowania oraz ustawienia PPM w momencie stacjonowania. To świetny raport do śledzenia i rozwiązywania problemów z układem i pomiarami, zwłaszcza że eksportowane dane punktów (takie jak dane punktów wyznaczonych i zmierzonych) również zapisują stację, z którą punkt został zmierzony. Możesz łatwo porównać swoją pracę z tym raportem.

Dla odniesienia zobacz ten artykuł dotyczący eksportu informacji o punktach.

Lokalizacja aplikacji raportu stacji

Aplikację raportu stacji znajdziesz pod ikoną edycji na ekranie głównym. Przejdź do raportów, a będziesz mieć opcję eksportu raportu stacji:

Znajduje się ona również na karcie aplikacji niemierzących na ekranie widoku CAD:

Ustawienia raportu

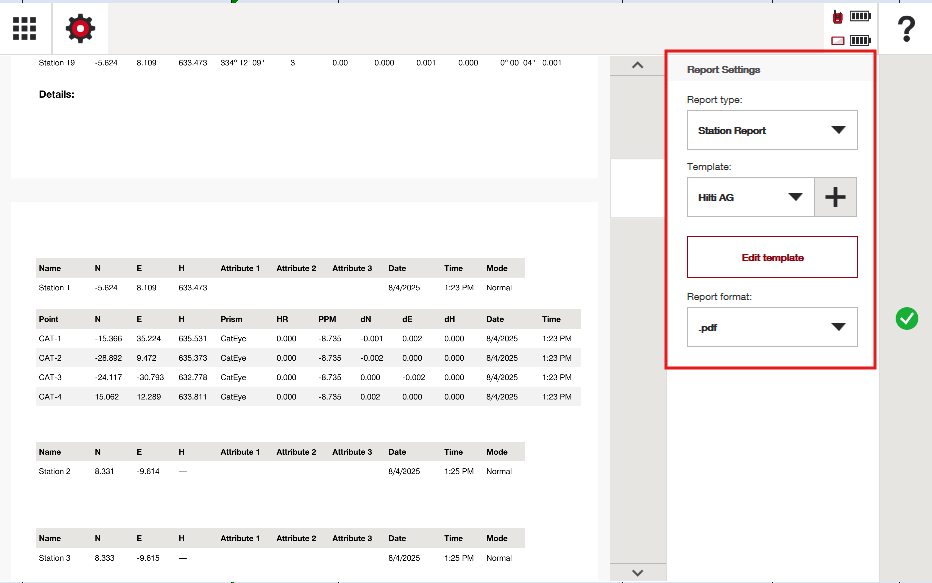

Możesz dostosować ustawienia raportu przed eksportem za pomocą ekranu eksportu:

Użyj tego obszaru, aby dostosować szablon lub zmienić format raportu między .xlsx a .pdf.

Jakie ustawienia możesz dostosować w "Edytuj szablon"?

Możesz dostosować, co jest wyświetlane w nagłówku i stopce szablonu, a także gdzie chcesz umieścić nagłówek. Proszę spersonalizuj ten raport według potrzeb.

Zmień obrazy i dostosuj informacje w razie potrzeby:

Informacje nagłówka w raporcie stacji

Raport stacji zaczyna się od nagłówka:

Pokazuje on projekt i zadanie, z którego pobierany jest raport stacji, datę raportu, jednostki (ustalone w ustawieniach HCL) oraz ustawienie tolerancji w momencie eksportu (również ustawiane w ustawieniach – zobacz ten artykuł dotyczący informacji o tolerancji).

Informacje w tabeli raportu stacji

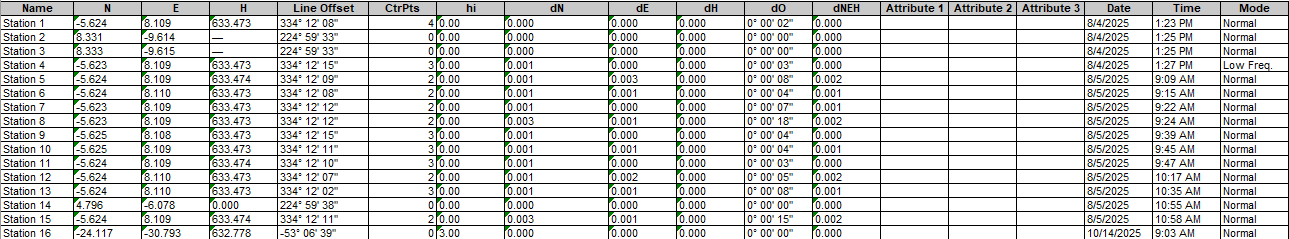

Bezpośrednio po nagłówku pojawia się tabela ze wszystkimi stacjami powiązanymi z zadaniem projektu, z którego raport został wyeksportowany:

Oto lista tego, co jest podane:

• Nazwa: Nazwa punktu stacji
• NEH: Informacje o współrzędnych stacji
• Punkty kontrolne: Dane te pokazują liczbę punktów kontrolnych zmierzonych podczas procesu stacjonowania.
  • Jeśli pokazuje "0", wynika to z faktu, że stacjonowałeś używając stacjonowania "nad punktem kontrolnym"
• hI: To jest wysokość instrumentu, która jest wprowadzana na tablecie po stacjonowaniu (prawdopodobnie występuje tylko podczas stacjonowania nad punktem kontrolnym).
• dN, dE, dH, dO: Wskazują odchylenia twojego ustawienia stacji po zmierzeniu punktów kontrolnych i obliczeniu lokalizacji stacji.
• Atrybut 1-3: Dowolne ręcznie dodane atrybuty dodane do punktu stacjonowania w oprogramowaniu.
• Data/Czas: Rejestr czasu, kiedy nastąpiło stacjonowanie.
• Tryb: Wskazuje, czy narzędzie było w trybie normalnym czy niskiej częstotliwości podczas stacjonowania. Zobacz ten artykuł kalibracyjny, aby zrozumieć różnicę między trybami.

Informacje o pojedynczym stacjonowaniu w raporcie stacji

Każde pojedyncze stacjonowanie będzie zawierać informacje o użytych punktach kontrolnych, a także znaczniki czasu:

Jak wskazuje zrzut ekranu, każde ukończone pojedyncze stacjonowanie będzie miało nazwę stacji, współrzędne stacji oraz tryb częstotliwości ustalony podczas kalibracji.

Ponadto każdy punkt użyty podczas stacjonowania, jego powiązany pryzmat, znacznik czasu, a nawet ustawienia PPM w momencie pomiaru (zobacz ten artykuł) będą zawarte.

Wszystkie te informacje będą bardzo cenne do porównania punktów wyznaczonych i zmierzonych lub do sprawdzenia postępu układu w projekcie.
