Aplikacja "Sketch" - Instrukcja

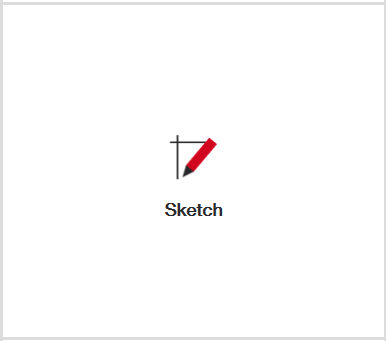

Aplikacja "Sketch" została zaprojektowana, aby umożliwić rysowanie na Twoim rysunku CAD w celu aktualizacji lub tworzenia dowolnych linii, które mogą być potrzebne jako odniesienie.

Krok 1: Wybierz Punkt Startowy

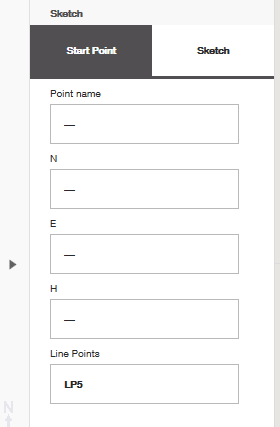

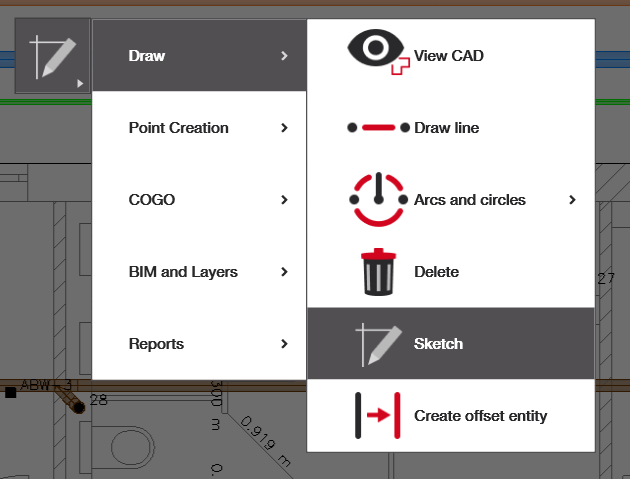

Po otwarciu "Sketch" zostaniesz poproszony o wybranie "punktu startowego", od którego chcesz rozpocząć pracę. Zauważ, że zawsze musisz mieć jakiś punkt (punkt układu, punkt pomiarowy lub punkt kontrolny), od którego zaczniesz swoją pracę szkicową.

Nie potrzebujesz koniecznie pliku CAD, aby rozpocząć szkicowanie, ale musisz mieć punkt w swoim zadaniu, aby zacząć.

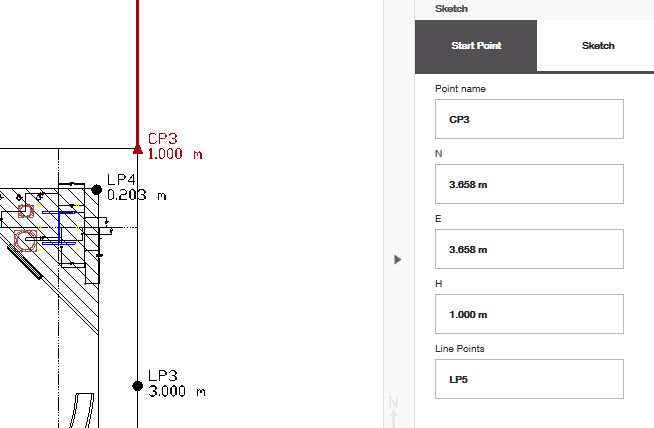

Po wybraniu punktu, sprawdź, czy nazwa i współrzędne punktu startowego są poprawne oraz czy "punkty linii", które zamierzasz tworzyć, są oznaczone zgodnie z Twoim zamiarem podczas szkicowania. W poniższym przykładzie nazwa mojego punktu linii to "LP5", a podczas rysowania kolejnych linii numer punktu będzie się odpowiednio zwiększał, podczas gdy prefiks pozostanie taki sam.

Krok 2: Rozpocznij Szkicowanie

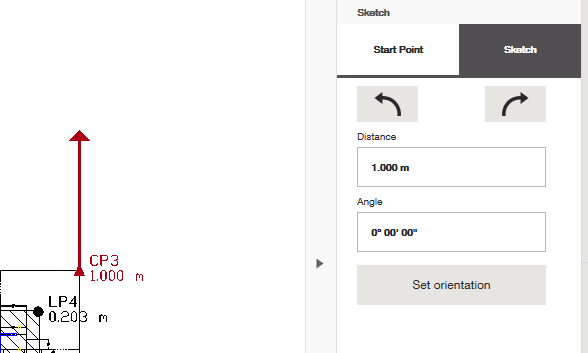

Przejdź do zakładki "Sketch" i zacznij szkicować.

"Odległość" to odległość, na jaką chcesz, aby następna linia się rozciągała od punktu, od którego zacząłeś, a "kąt" to kąt, pod jakim chcesz, aby linia się obróciła od tego punktu. Zauważ, że 0° będzie skierowane bezpośrednio w górę (północ planu).

Możesz również użyć strzałek w lewo i prawo, aby wygodnie obrócić kąt dokładnie o 45° względem orientacji, w którą skierowana jest linia.

"Ustaw orientację" można użyć, jeśli chcesz ustawić linię pod dokładnym kątem istniejącej linii w Twoim pliku CAD lub orientacji 2 punktów w Twoim zadaniu.

Krok 3: Kontynuuj swój Szkic

Naciśnij zielony znacznik wyboru, gdy będziesz pewien, że segment linii, który naszkicowałeś, jest poprawny. Po zakończeniu automatycznie zostaniesz poproszony o naszkicowanie kolejnej linii od końca właśnie utworzonej.

Jeśli chcesz naszkicować linię z innego punktu startowego, po prostu wróć i wybierz nowy punkt startowy.
