Dimension Application - Jak to zrobić

Czy potrzebujesz dodać długość linii do swojego projektu? Chcesz, aby wymiary różnych linii były widoczne w pliku bez konieczności ponownego mierzenia? Ten artykuł wyjaśnia, jak dodać wymiary i etykiety do swojego pliku.

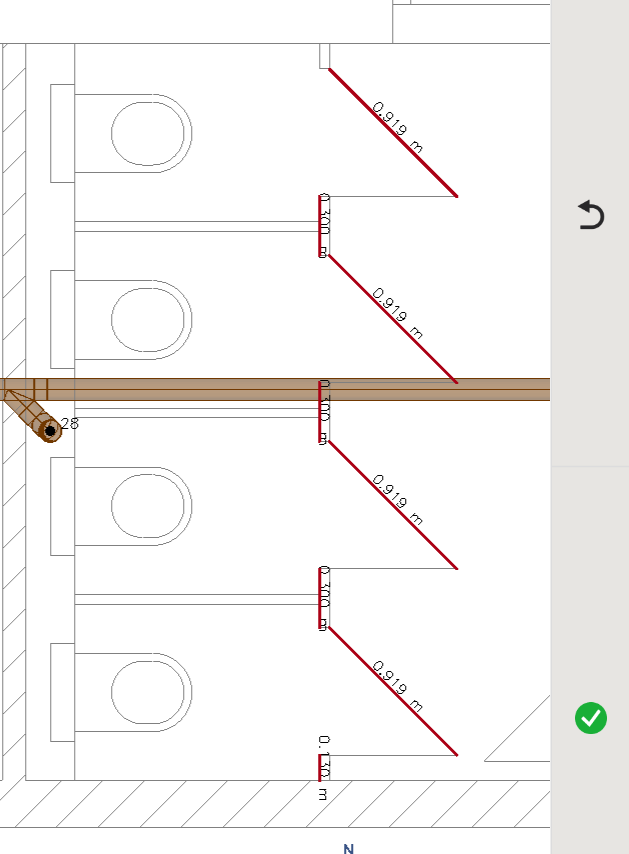

Demo aplikacji Dimension

Jak dodać etykiety wymiarów do pliku?

1. Otwórz swój projekt: Zacznij od otwarcia dowolnego projektu na swoim tablecie.

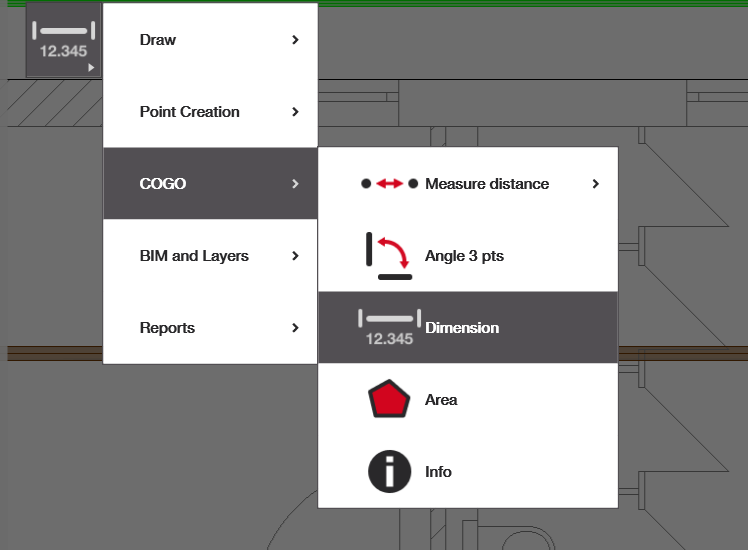

2. Otwórz aplikację: Z ekranu głównego lub z menu bocznego w widoku CAD.

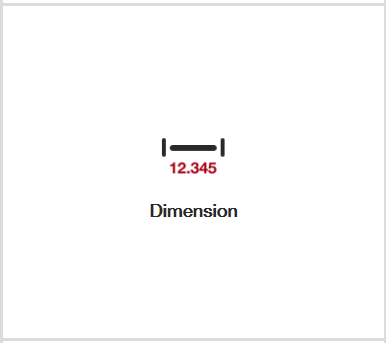

   1. Jeśli nie masz aplikacji 'Dimensions Application' na ekranie głównym, wybierz dodaj skrót i dodaj aplikację pokazaną poniżej.
3. Wybierz linie i dodaj etykietę: Postępuj zgodnie z instrukcjami, aby uzyskać swoje pomiary.

Wybierz linie, które chcesz zmierzyć i oznaczyć etykietą. Powinny one zmienić kolor na czerwony. Aby odznaczyć linię, kliknij ją ponownie; powinna powrócić do swojego oryginalnego koloru. Gdy wybierzesz wszystkie linie, do których chcesz dodać etykiety wymiarów, kliknij zielony znak potwierdzenia po prawej stronie. Twoje etykiety wymiarów pojawią się nad lub po prawej stronie wybranych linii.

Uwaga: Te etykiety wymiarów są tylko tymczasowymi wizualizacjami. Nie są one zapisywane w pliku CAD. Oznacza to, że jeśli eksportujesz plik CAD z tabletu, tekst wymiarowy nie zostanie wyeksportowany jako część pliku. Podobnie, po przełączeniu projektu lub zadania albo zamknięciu aplikacji HCL, wymiary nie będą już wyświetlane po ponownym otwarciu projektu.
