Aplikacja Tworzenia Przesuniętej Encji - Jak to zrobić

Aplikacja Tworzenia Przesuniętej Encji pozwala szybko tworzyć przesunięcia linii, okręgów i łuków. Jest to przydatne na przykład do tworzenia wewnętrznych granic ścian zewnętrznych lub do oznaczania linii prowadnic do płyt kartonowo-gipsowych. Pomaga to utrzymać spójność wymiarową podczas pracy z liniami.

Jak korzystać z przesuniętej encji

1. Otwórz swój projekt: Zacznij od otwarcia dowolnego projektu na swoim tablecie.
2. Otwórz aplikację: Z ekranu głównego lub z menu bocznego w widoku CAD.

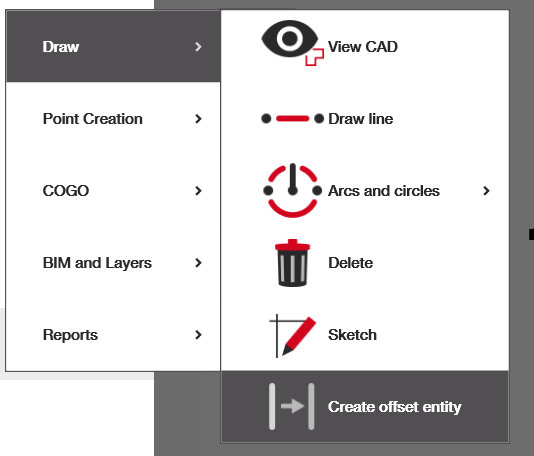

   • Jeśli nie masz aplikacji „Create Offset Entity” na ekranie głównym, możesz wybrać dodaj skrót i dodać aplikację widoczną poniżej lub przejść do niej z menu nawigacyjnego.
3. Wybierz obiekt: Wybierz linie, łuki lub okręgi, z którymi chcesz pracować, a pojawi się menu robocze, w którym możesz zdefiniować swoje przesunięcie.

Tworzenie obiektu

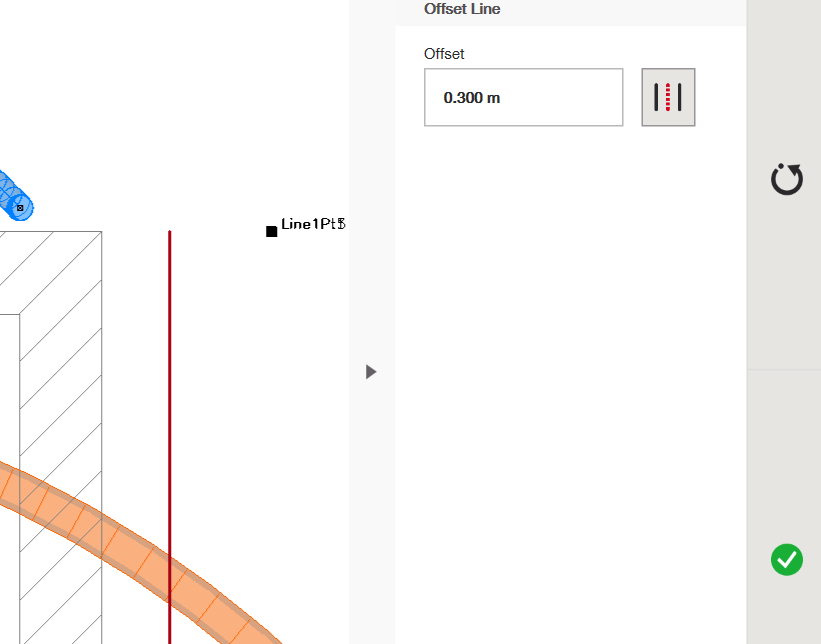

Wybierz obiekt, z którego chcesz utworzyć przesuniętą kopię. Czerwona kopia powinna pojawić się gdzieś po prawej stronie oryginału. W prawym górnym rogu możesz znaleźć i zmienić odległość przesunięcia. W poniższym przykładzie jest to 0,3 m. Oznacza to, że nowa linia zostanie utworzona 0,3 metra po prawej stronie oryginalnej linii. Aby utworzyć linię przesuniętą na lewo, wystarczy kliknąć oryginalną linię po raz drugi, a czerwona linia przesunie się na wybraną odległość przesunięcia po lewej stronie oryginału. Jeśli klikniesz linię po raz trzeci, linia przesunięta zniknie.

Uwaga – jeśli to pomocne, możesz dodać wartość ujemną do przesunięcia, aby przesunięcie od razu zaczynało się po lewej stronie Twojego obiektu, jeśli jest to potrzebne.

Jeśli chcesz utworzyć więcej obiektów przesuniętych z tym samym parametrem przesunięcia, po prostu kliknij na nie, a nowe obiekty pojawią się na czerwono. Gdy utworzysz wszystkie potrzebne obiekty, kliknij zielony znaczek wyboru po prawej stronie. Te obiekty zmienią kolor na szary i zostaną dodane do Twojego pliku.

Tworzenie obiektu pomiędzy dwiema liniami

Istnieje również funkcja, która pozwala utworzyć linię na środku dwóch linii równoległych. Najpierw wybierz opcję linii równoległych po prawej stronie odległości przesunięcia. Pole „Offset” powinno być wtedy wyłączone. Następnie wybierz pierwszą linię, która po zaznaczeniu powinna zmienić kolor na czerwony. Następnie wybierz drugą linię. Pomiędzy nimi powinna pojawić się czerwona linia przerywana na środku. Kliknij zielony znaczek wyboru po prawej stronie, a nowa linia zostanie dodana do Twojego rysunku.

Uwaga: te linie muszą być równoległe w pliku CAD, aby można było skorzystać z tej opcji.
