Promień łuku z 2 punktów - Jak to zrobić

Jeśli chcesz utworzyć łuk za pomocą punktów z Twojego pliku, możesz użyć aplikacji Arc 2 Pts Radius. Jest to przydatne do układu konstrukcyjnego oraz do tworzenia dowolnych łuków lub zakrzywionych powierzchni w ścianach, kopułach, planach podłóg itp. Jeśli chcesz utworzyć łuk na podstawie trzech punktów, zobacz ten artykuł.

Jak utworzyć łuk z 3 punktów?

1. Otwórz swój projekt: Zacznij od otwarcia dowolnego projektu na swoim tablecie.
2. Otwórz aplikację: Możesz to zrobić z ekranu głównego lub z menu bocznego w widoku CAD.

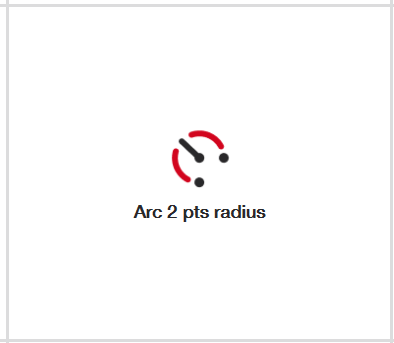

   • Jeśli nie masz aplikacji 'Arc 2 Points Radius' na ekranie głównym, wybierz dodaj skrót i dodaj aplikację pokazaną poniżej.

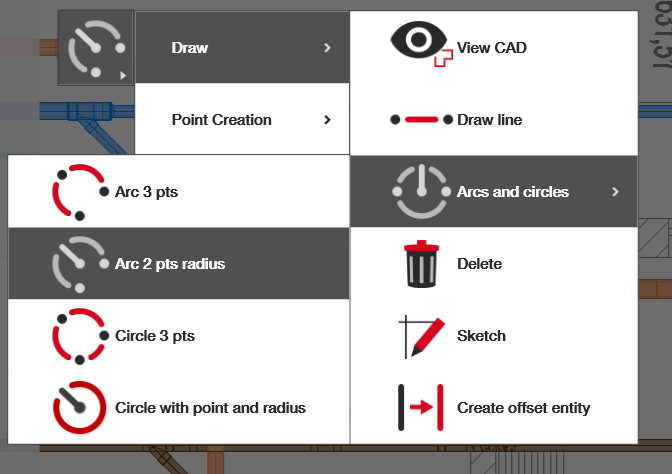

   • Aby otworzyć ją z lewego menu bocznego, postępuj według ścieżki: Rysuj > Łuki i okręgi > Łuk 3 punkty
3. Wybierz dwa punkty, zdefiniuj promień i utwórz łuk: Postępuj zgodnie z instrukcjami, aby uzyskać wynik

Wybierz swoje dwa punkty odniesienia. Po wybraniu punkty te powinny zmienić kolor na czerwony, a przez nie powinna przechodzić krzywa. Jeśli chcesz odznaczyć punkt lub zacząć od nowa, po prostu kliknij ponownie na wybrane punkty.

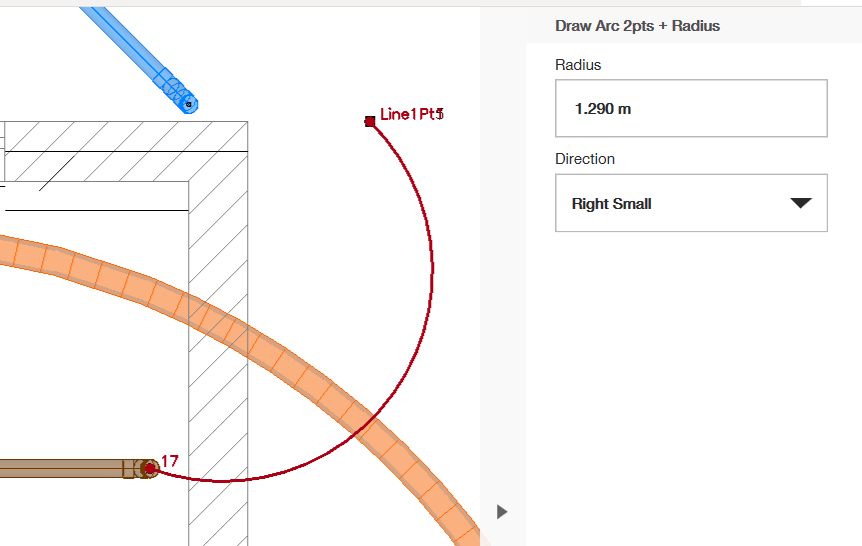

Zdefiniuj promień/kierunek

 Aby zmienić promień i kierunek swojej krzywej, możesz spojrzeć na menu po prawej stronie. W sekcji "Promień" możesz wpisać długość żądanego promienia. W sekcji "Kierunek" możesz wybrać jedną z czterech opcji: prawy mały, prawy duży, lewy mały, lewy duży. Opcje prawe i lewe pomogą Ci zmienić kierunek krzywej, podczas gdy opcje duży i mały określają, czy łuk obejmuje mniejszy czy większy kąt (pomagając określić, jak daleko krzywa będzie się rozciągać wzdłuż okręgu bez zmiany promienia).

Gdy skończysz, kliknij zielony znaczek wyboru po prawej stronie, a nowa krzywa zostanie dodana do Twojego rysunku.
