Tworzenie aplikacji Punktu Centralnego - Jak to zrobić

Aplikacja Tworzenie Punktu Centralnego pozwala na tworzenie punktów na podstawie trzech łączących się linii. Jest to przydatna metoda tworzenia punktów, aby utworzyć punkt centralny na podstawie odniesień do linii.

Jak utworzyć punkt centralny

1. Otwórz swój projekt: Zacznij od otwarcia dowolnego projektu na swoim tablecie.
2. Otwórz aplikację: Z ekranu głównego lub z menu bocznego w widoku CAD.

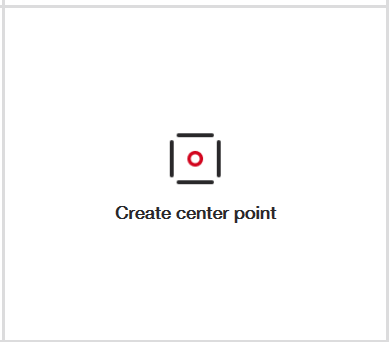

   • Jeśli nie masz aplikacji „Create Center Point Application” na ekranie głównym, możesz wybrać dodaj skrót i dodać aplikację pokazane poniżej lub przejść do niej z menu nawigacyjnego.

3. Wybierz trzy linie i utwórz punkt: Wybierz trzy łączące się linie i utwórz swój punkt.







Wybierz trzy linie prostopadłe, które się łączą (najlepiej trzy linie będące częścią tego samego prostokąta lub kwadratu). Powinny one zmienić kolor na czerwony podczas wyboru. Po wybraniu trzech linii powinien pojawić się czerwony punkt w środku.

Na co zwrócić uwagę:

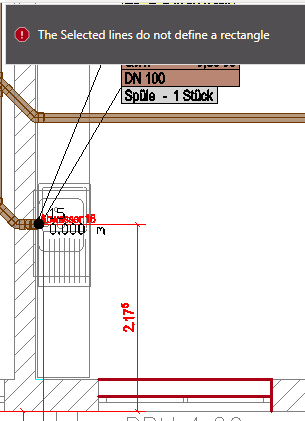

Jeśli pojawi się komunikat „Wybrane linie nie definiują prostokąta”, upewnij się, że wybierasz trzy linie prostokąta – linie, których używasz, muszą być w stanie utworzyć prostokąt lub kwadrat.

Ponadto ta aplikacja działa tylko podczas wybierania obiektów sklasyfikowanych jako „linie” w CAD. Jeśli próbujesz znaleźć punkt centralny obiektu, który nie jest zdefiniowany jako „linie” w CAD (na przykład obiekt 3D lub obiekt dekoracyjny), ta aplikacja nie zadziała.

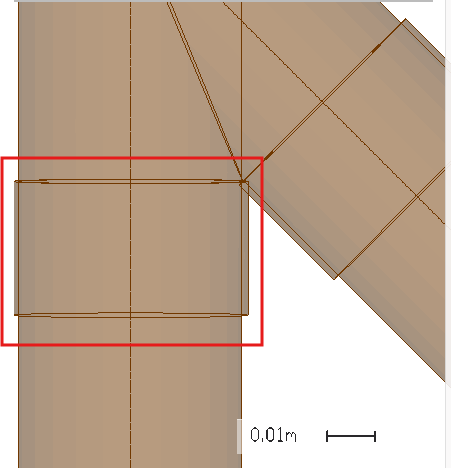

Na przykład nie mogę wybrać tego obrazu rur 2D, mimo że wygląda na to, że tworzy kwadrat, ponieważ granice obiektu technicznie nie są zdefiniowane jako „linie.”

Definiowanie punktu

Gdy punkt pojawi się w centrum trzech linii, możesz edytować jego nazwę, korzystając z menu po prawej stronie ekranu. Tutaj możesz również zdefiniować typ punktu (punkt układu lub punkt kontrolny). Po zakończeniu wybierz zielony znak wyboru po prawej stronie ekranu, a punkt zostanie dodany do twojego rysunku.
