Tworzenie punktów na aplikacji 3D Entity - Jak to zrobić

Aplikacja Tworzenie punktów na 3D Entity pozwala szybko i efektywnie tworzyć punkty na obiektach 3D. Jest przydatna do tworzenia jednego lub kilku punktów na narożnikach powierzchni.

Jak utworzyć punkt na obiekcie 3D

1. Otwórz swój projekt (3D): Zacznij od otwarcia swojego projektu na tablecie.
2. Otwórz aplikację: Z ekranu głównego lub z menu bocznego w widoku CAD.

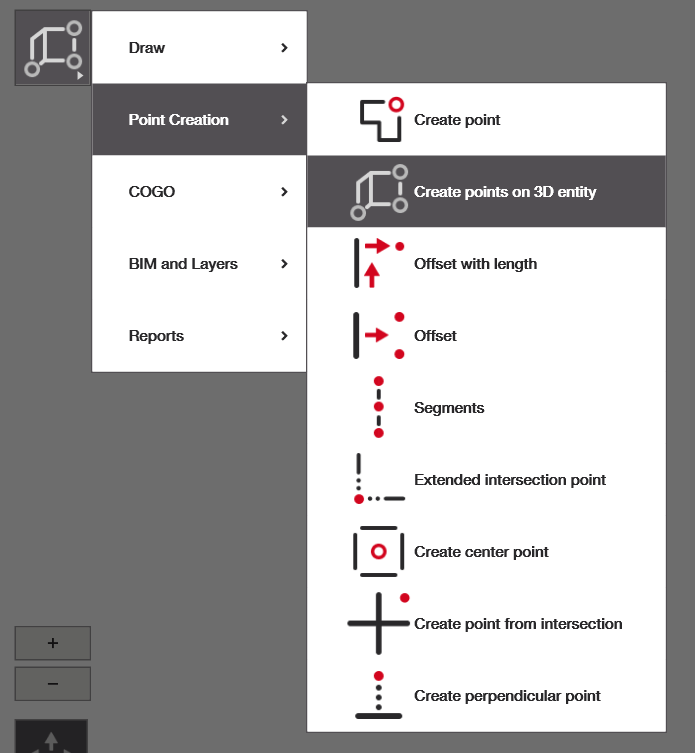

   • Jeśli nie masz aplikacji 'Create 3D Point On Entity Application' na ekranie głównym, możesz wybrać dodaj skrót i dodać pokazana poniżej aplikację lub przejść do niej z menu nawigacyjnego.
3. Wybierz i utwórz punkt: Wybierz powierzchnię, na której chcesz mieć punkt, miejsce (narożnik, otwór) oraz czy chcesz pojedynczy czy wiele punktów.

Tworzenie punktu

Po prawej stronie ekranu znajduje się menu, w którym możesz wybrać typ tworzonego punktu (punkt układu lub punkt kontrolny), a także lokalizację na obiekcie 3D, gdzie chcesz utworzyć punkt. Użyj tego menu także do nadania nazwy tworzonym punktom.

Opcja tworzenia punktów "pojedynczych" lub "wielokrotnych" oznacza po prostu, czy wolisz umieszczać punkty indywidualnie na obiekcie 3D (klik po kliku), czy chcesz, aby punkty zostały utworzone automatycznie we wszystkich odpowiednich miejscach po wybraniu preferowanego obiektu 3D.

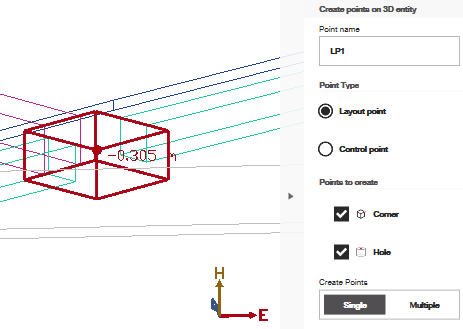

Na przykład poniżej dotknąłem konkretnie górnego narożnika tego obiektu 3D i utworzono punkt tylko w miejscu, które wybrałem, ponieważ miałem wybraną opcję "pojedynczy".

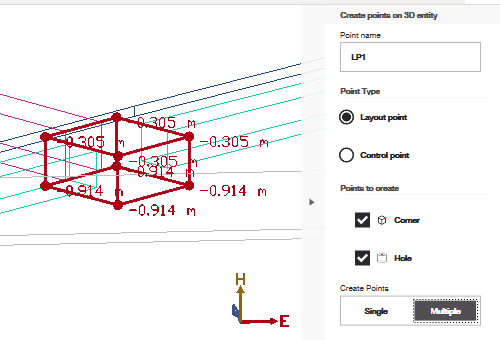

W tym przykładzie miałem wybraną opcję "wielokrotny" i widać, że wszystkie narożne punkty zostały utworzone jednocześnie po dotknięciu obiektu:

Po utworzeniu punktów zawsze możesz do nich wrócić i je edytować – na przykład zmieniając ich nazwy lub atrybuty. Jeśli potrzebujesz więcej pomocy z zarządzaniem punktami, ogólnie, proszę zobacz ten artykuł.
