Offset Point Application - Jak korzystać

Aplikacja Offset Point pozwala na tworzenie punktów na podstawie dowolnej linii lub łuku. Po otwarciu aplikacji wystarczy stuknąć linię lub łuk, od którego chcesz utworzyć punkty przesunięte, i wskazać odległość przesunięcia. Na koniec określ odległość segmentów między każdym utworzonym punktem przesuniętym.

Jak utworzyć punkt przesunięty

1. Otwórz swój projekt: Zacznij od otwarcia dowolnego projektu na swoim tablecie.
2. Otwórz aplikację: Z ekranu głównego lub z menu bocznego w widoku CAD.

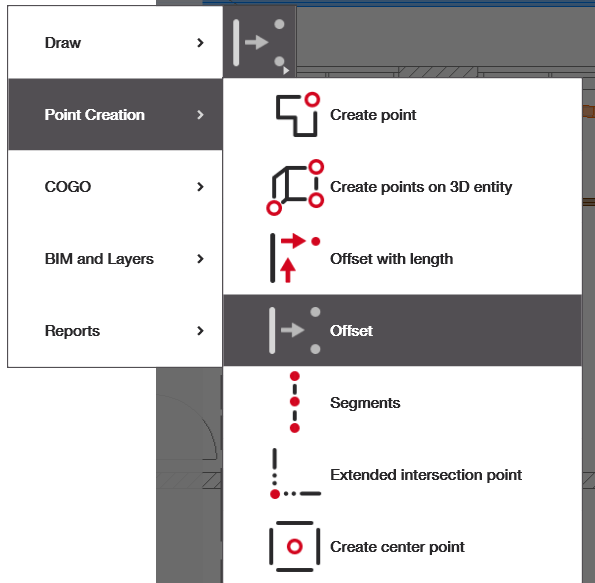

   • Jeśli nie masz aplikacji „Offset” na ekranie głównym, możesz wybrać „dodaj skrót” i dodać aplikację pokazaną poniżej lub przejść do niej z menu nawigacyjnego.
3. Wybierz linie lub łuki i utwórz punkt: Wybierz linię odniesienia i utwórz swoje punkty.

Tworzenie punktu

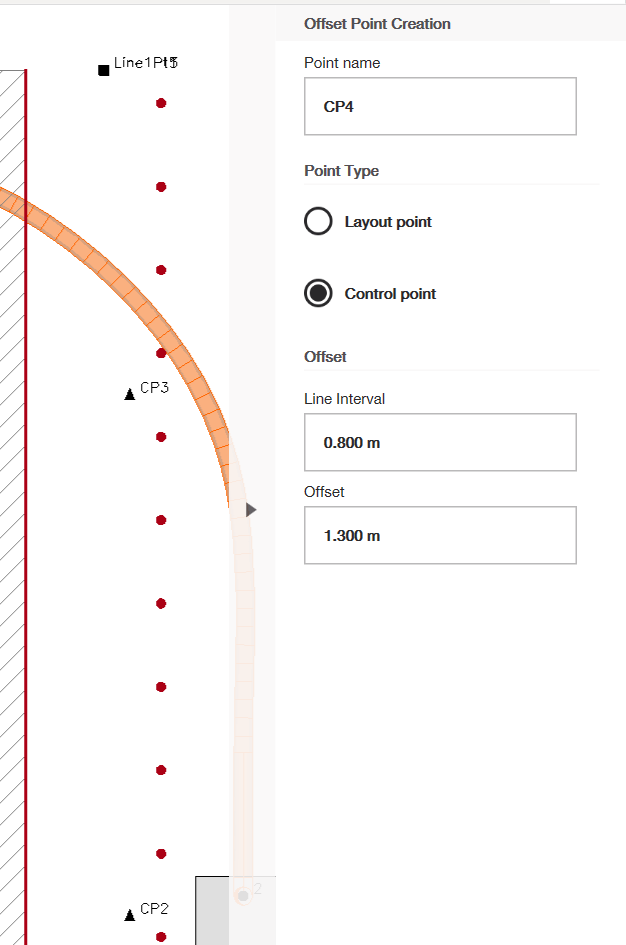

Wybierz linię, którą chcesz użyć jako linię odniesienia. Po wybraniu powinna ona zmienić kolor na czerwony, a po prawej stronie wybranej linii powinny pojawić się czerwone punkty. Teraz możesz zmienić nazwę punktu i jego typ (zobacz ten artykuł, aby zrozumieć, jak ogólnie pracować z punktami). Następnie spójrz na menu po prawej stronie i edytuj pole tekstowe pod nazwą punktu oraz wybierz typ punktu, który chcesz (punkt sytuacyjny lub kontrolny). Następnie możesz edytować interwał linii, aby zmienić odległość między punktami.

Na koniec edytuj wartość przesunięcia, aby zmienić odległość punktów od linii odniesienia. Możesz dwukrotnie kliknąć linię, aby zmienić przesunięcie punktów z lewej na prawą stronę. Upewnij się, że kliknąłeś zielony znacznik wyboru po zakończeniu, aby dodać punkty do swojego rysunku.

Uwaga – możesz również dodać wartości ujemne do swoich interwałów i przesunięć.
