Rozszerzona Aplikacja Punktu Przecięcia - Instrukcja

Rozszerzona Aplikacja Punktu Przecięcia pozwala na tworzenie punktów na podstawie oczekiwanych przecięć dwóch linii, nawet jeśli nie są one połączone. Jest to użyteczna metoda tworzenia punktów, która pozwala na utworzenie punktu na przecięciu (lub oczekiwanym/rozszerzonym przecięciu) dwóch linii.

Jak utworzyć punkt za pomocą Rozszerzonego Przecięcia

1. Otwórz swój projekt: Zacznij od otwarcia dowolnego projektu na swoim tablecie.

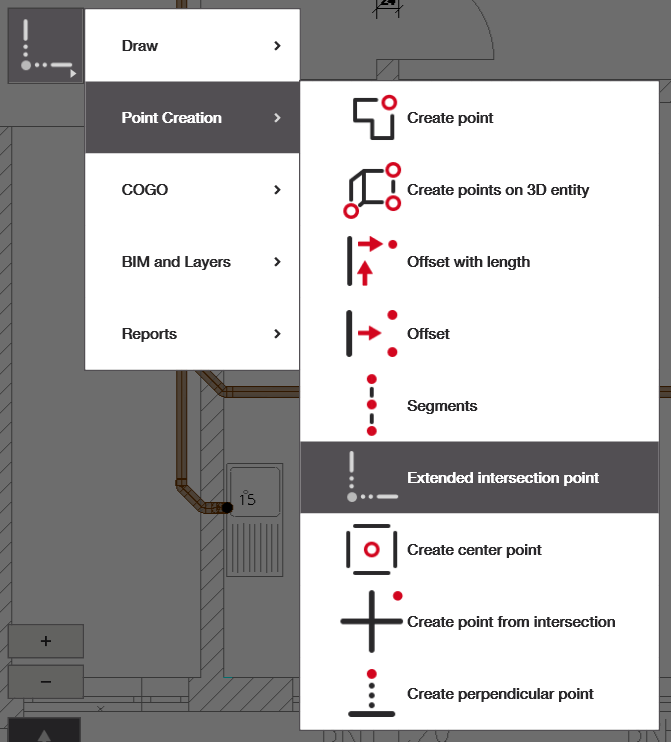

2. Otwórz aplikację: Z ekranu głównego lub z menu bocznego w widoku CAD.
   • Jeśli nie masz „Rozszerzonej Aplikacji Punktu Przecięcia” na ekranie głównym, możesz wybrać dodaj skrót i dodać pokazana poniżej aplikację lub przejść do niej z menu nawigacyjnego.
3. Wybierz linie i utwórz punkt: Wybierz swoje dwie linie odniesienia i utwórz punkt

Tworzenie punktu

Wybierz dwie linie odniesienia, które chcesz użyć do utworzenia punktu przecięcia. Jeśli są rozszerzone, linie te powinny się przecinać; jeśli nie, pojawi się komunikat: „Nieprawidłowe linie”. Po wybraniu dwóch dopuszczalnych linii, powinny one zmienić kolor na czerwony, a na przecięciu lub rozszerzonym przecięciu pojawi się czerwony punkt.

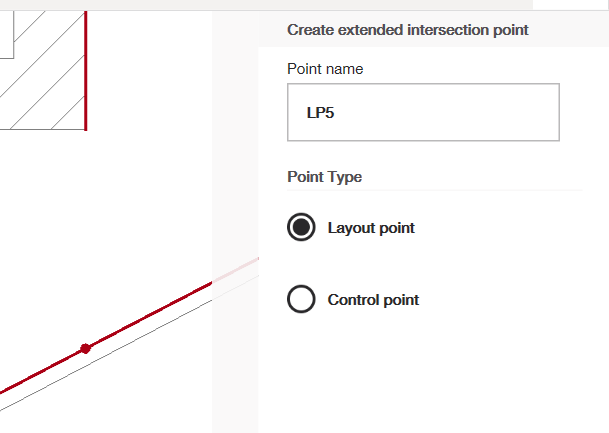

W menu po prawej stronie możesz zmienić nazwę i typ punktu: punkt sytuacyjny lub kontrolny (zobacz ten artykuł, aby dowiedzieć się jak edytować listę punktów w HCL).  Możesz kliknąć ponownie na czerwone linie, aby je odznaczyć. Upewnij się, że klikniesz zielony znaczek potwierdzenia, gdy skończysz, aby dodać punkty do swojego rysunku.
