Aplikacja Model Slicer umożliwia cięcie zarówno rysunków CAD 2D, jak i 3D, co pozwala na tworzenie przekrojów modelu.
Jak korzystać z aplikacji Model Slicer
- Otwórz swój projekt: Zacznij od otwarcia dowolnego projektu na tablecie.
- Otwórz aplikację: Z ekranu głównego lub z menu bocznego w widoku CAD.
- Jeśli nie masz aplikacji „Model Slicer” na ekranie głównym, wybierz dodaj skrót i dodaj aplikację pokazana poniżej.
- Wybierz kierunek: W prawym dolnym rogu ekranu wybierz kierunek, w którym chcesz, aby działał slicer.
- Zastosuj Slicer: Użyj slicera po prawej stronie ekranu, aby wybrać wymaganą sekcję rysunku CAD.
- Aktywny kierunek cięcia jest wyświetlany na rysunku jako szare kwadraty pokrywające wymiary modelu CAD.
- Możliwe jest łączenie wielu kierunków, co pozwala slicerowi działać jednocześnie na kilku osiach.
Ikona skrótu aplikacji „Model Slicer”:

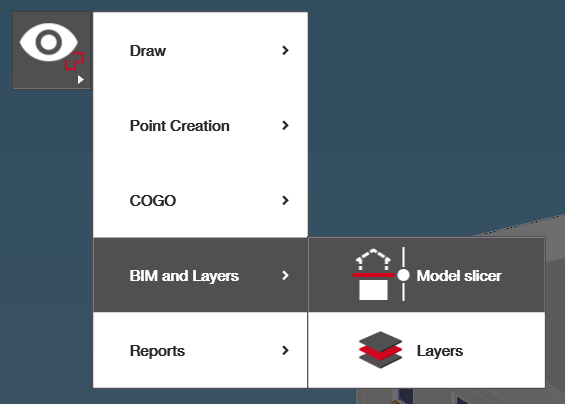

Wybór aplikacji Model Slicer z menu bocznego w widoku CAD:
Kierunek cięcia wybiera się w prawym dolnym rogu ekranu. Aktualnie aktywny kierunek jest wyróżniony po prawej stronie ciemniejszym szarym kolorem:

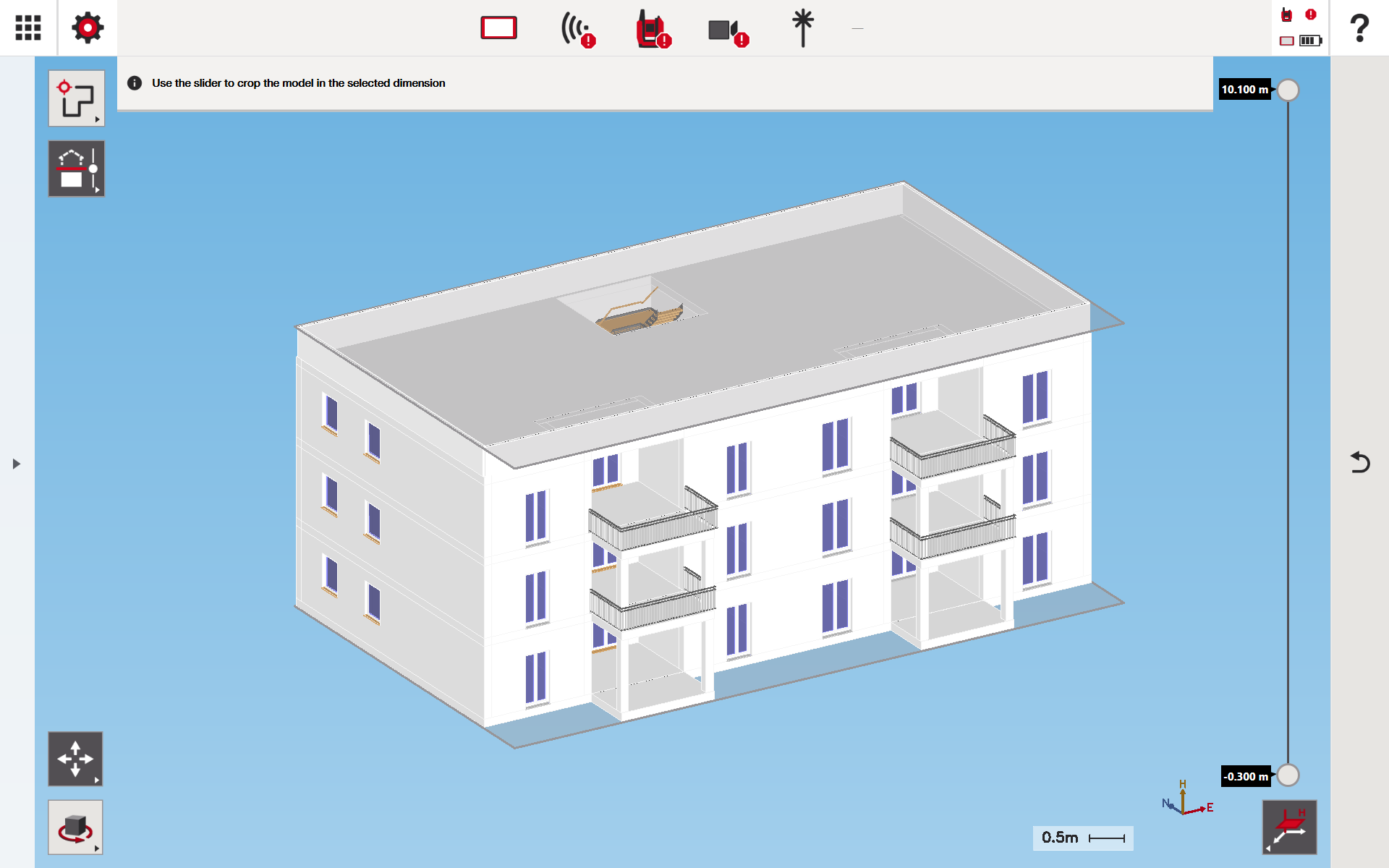

Widok CAD wyświetlany po wybraniu aplikacji Model Slicer:

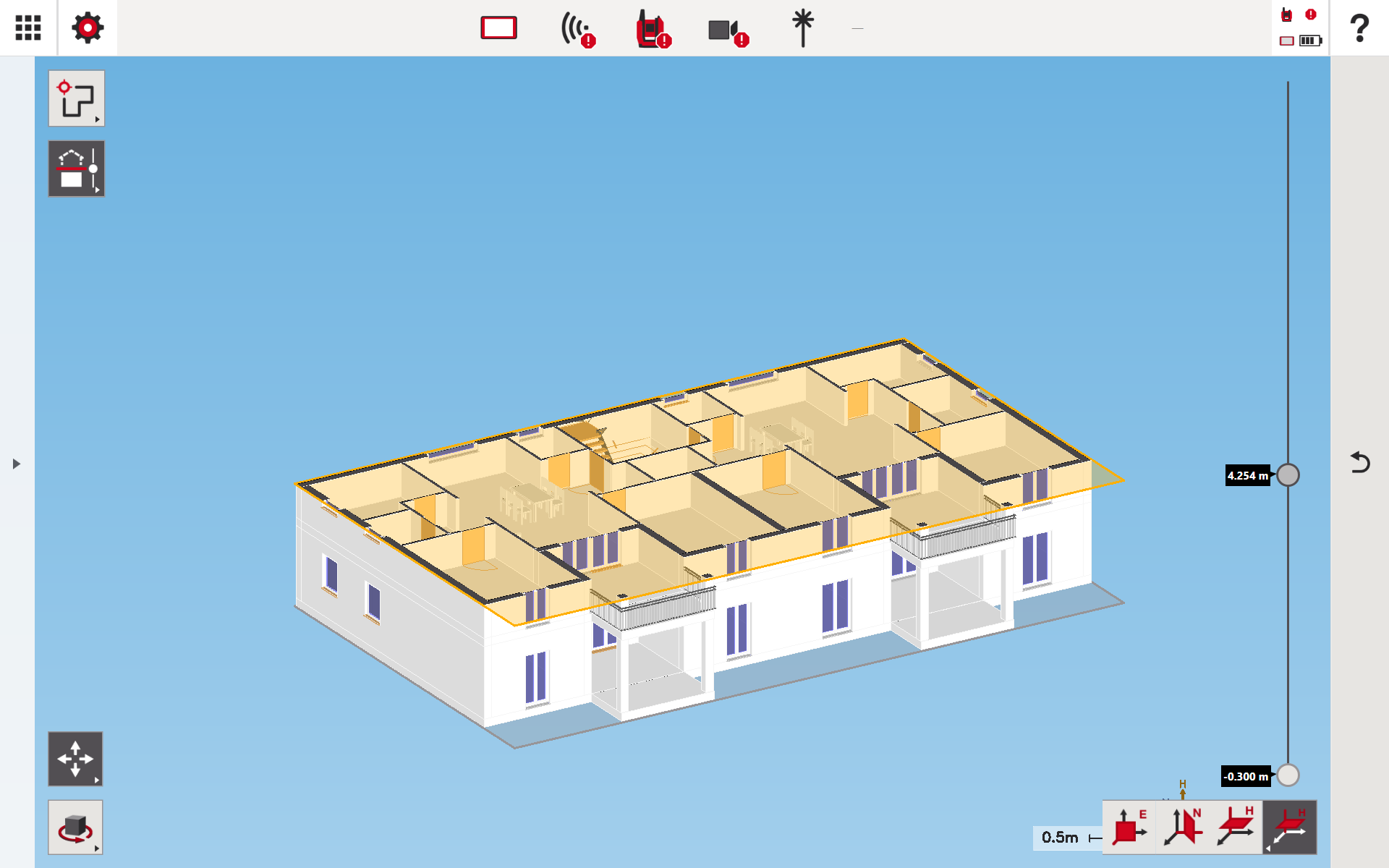

Cięcie zastosowane w kierunku wysokości rysunku CAD:

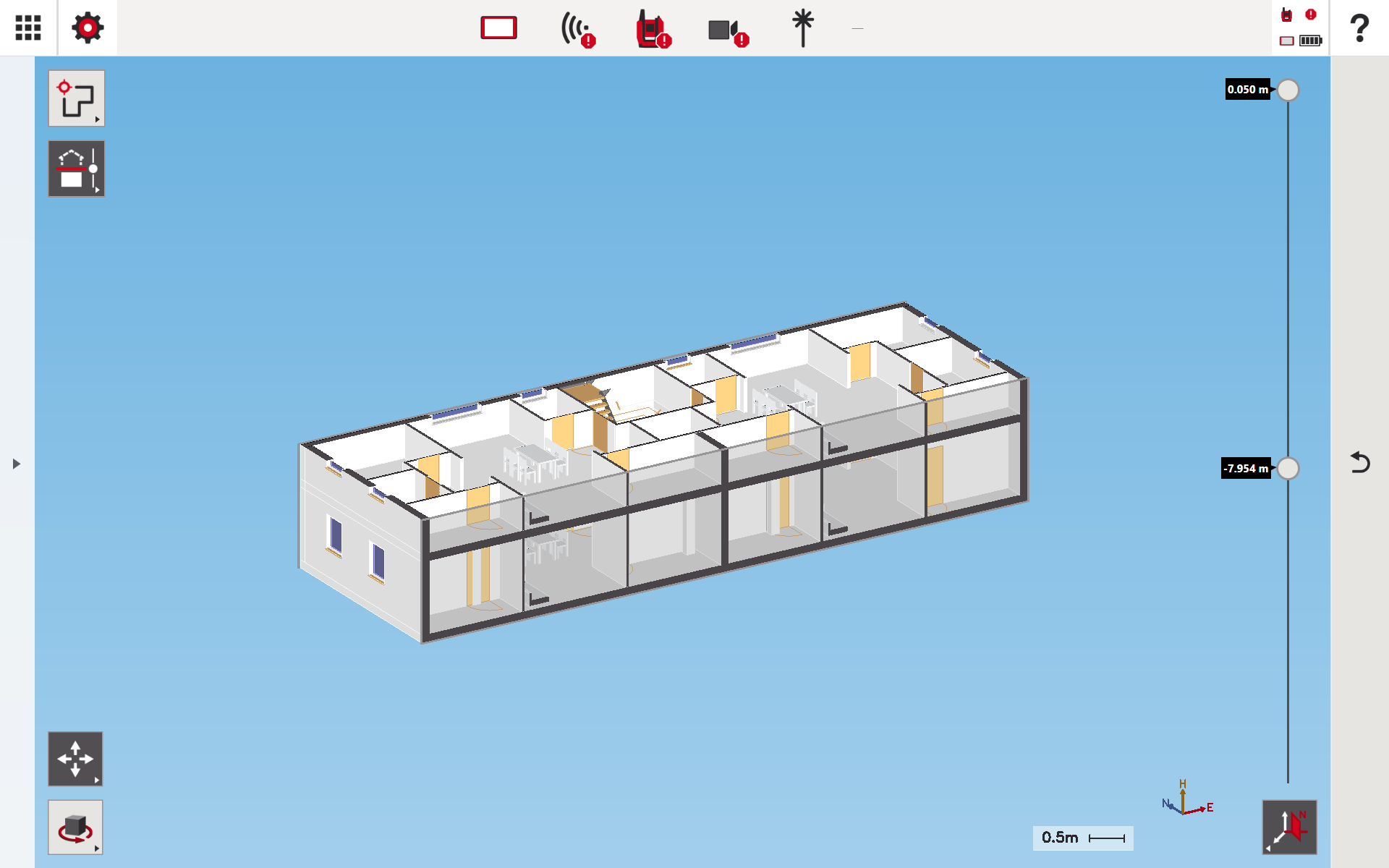

Dodatkowe cięcie zastosowane w kierunku północnym rysunku CAD:
Przykłady użycia Model Slicer
Aplikacja Model Slicer jest często używana do zmniejszenia wizualnej złożoności gęstych rysunków CAD oraz do skupienia się na określonych obszarach lub zakresach wysokości istotnych dla zadań układu lub przeglądu.
Przykład 1: Cięcie według wysokości dla projektów wielopoziomowych
W projektach z wieloma piętrami lub systemami ułożonymi warstwowo, cięcie w kierunku wysokości pomaga wyizolować pojedynczy poziom lub zakres wysokości.
- Wyświetlanie tylko przejść lub osadzeń na poziomie płyty
- Przegląd usług nad głową bez elementów z niższych poziomów
- Weryfikacja pionowych prześwitów w zatłoczonych obszarach
To podejście jest szczególnie przydatne do oddzielenia prac podziemnych, na płycie oraz nad głową.
Przykład 2: Izolowanie korytarza lub obszaru pokoju
Cięcie w kierunku poziomym pozwala skupić się na wąskim fragmencie budynku.
- Przegląd punktów układu w długich korytarzach
- Skupienie się na pojedynczym pokoju, szybie lub pomieszczeniu mechanicznym
- Zmniejszenie wizualnego szumu z sąsiednich obszarów
To poprawia dokładność podczas pracy w ciasnych lub powtarzalnych przestrzeniach.
Przykład 3: Łączenie cięć wysokości i kierunku
Można łączyć wiele kierunków cięcia, tworząc skoncentrowane „okno” na model.
- Cięcie według wysokości, aby wybrać jeden poziom
- Cięcie według północ/południe lub wschód/zachód, aby wyizolować konkretną strefę
To połączenie jest przydatne w dużych budynkach, gdzie w danym momencie istotny jest tylko jeden mały obszar roboczy.
Przykład 4: Upraszczanie rysunków CAD do pracy w terenie
Złożone rysunki CAD mogą być trudne do interpretacji na miejscu. Model Slicer pomaga uprościć widok.
- Ukrywanie nieistotnych części modelu
- Skupienie się tylko na sekcji, nad którą się pracuje
- Poprawa przejrzystości przy zadaniach układu i weryfikacji
To wspiera szybsze podejmowanie decyzji i zmniejsza ryzyko błędów podczas układu.
