Warstwy – Jak korzystać

Aplikacja Warstwy kontroluje, które warstwy z aplikacji HCL oraz które warstwy z rysunku CAD są widoczne w widoku. Warstwy można włączać lub wyłączać, aby skupić się na informacjach istotnych dla bieżącego zadania.

Jak korzystać z aplikacji Warstwy?

Otwórz swój projekt: Zacznij od otwarcia dowolnego projektu na tablecie.
Otwórz aplikację: Z ekranu głównego lub z menu bocznego w widoku CAD.
- Jeśli nie masz aplikacji „Warstwy” na ekranie głównym, wybierz dodaj skrót i dodaj aplikację pokazaną poniżej.
Wybierz kategorię warstw: Kategoria warstw kontroluje, jaki typ informacji jest wyświetlany w widoku CAD. Po prawej stronie ekranu wybierz kategorię najlepiej pasującą do bieżącego zadania.
- Warstwy Hilti: Zawierają dodane punkty kontrolne i punkty orientacyjne utworzone w aplikacji. Obejmuje to również wszelkie linie, które utworzyłeś w aplikacji HCL.
- Warstwy CAD: Zawierają elementy pochodzące z importowanego rysunku CAD. Możesz je tylko włączać i wyłączać, nie można ich usuwać ani edytować. HCL nie pozwala na modyfikacje oryginalnego projektu importowanego, aby zmniejszyć ryzyko błędów lub pomyłek.
Zarządzaj warstwami: Opcje zarządzania warstwami są dostępne tylko dla warstw punktów Hilti i pozwalają kontrolować, jak punkty są organizowane.
- Ikona plusa: Dodaj dodatkowe warstwy dla punktów.
- Przycisk edycji: Modyfikuj właściwości wybranej warstwy.
- Przycisk usuwania: Usuń wybraną warstwę z projektu.
Wybierz warstwy do wyświetlenia: Widoczność warstw określa, które informacje są pokazywane w bieżącym widoku.
- Użyj ikony oka, aby pokazać lub ukryć poszczególne warstwy.
- Ukryte warstwy pozostają dostępne i można je ponownie włączyć w dowolnym momencie.

Ikona skrótu aplikacji „Warstwy”:

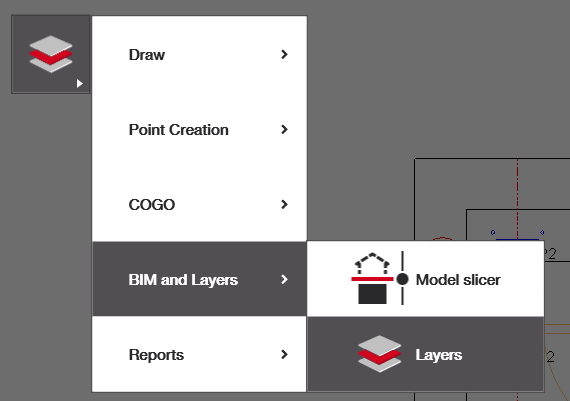

Wybór aplikacji Warstwy z menu bocznego w widoku CAD:

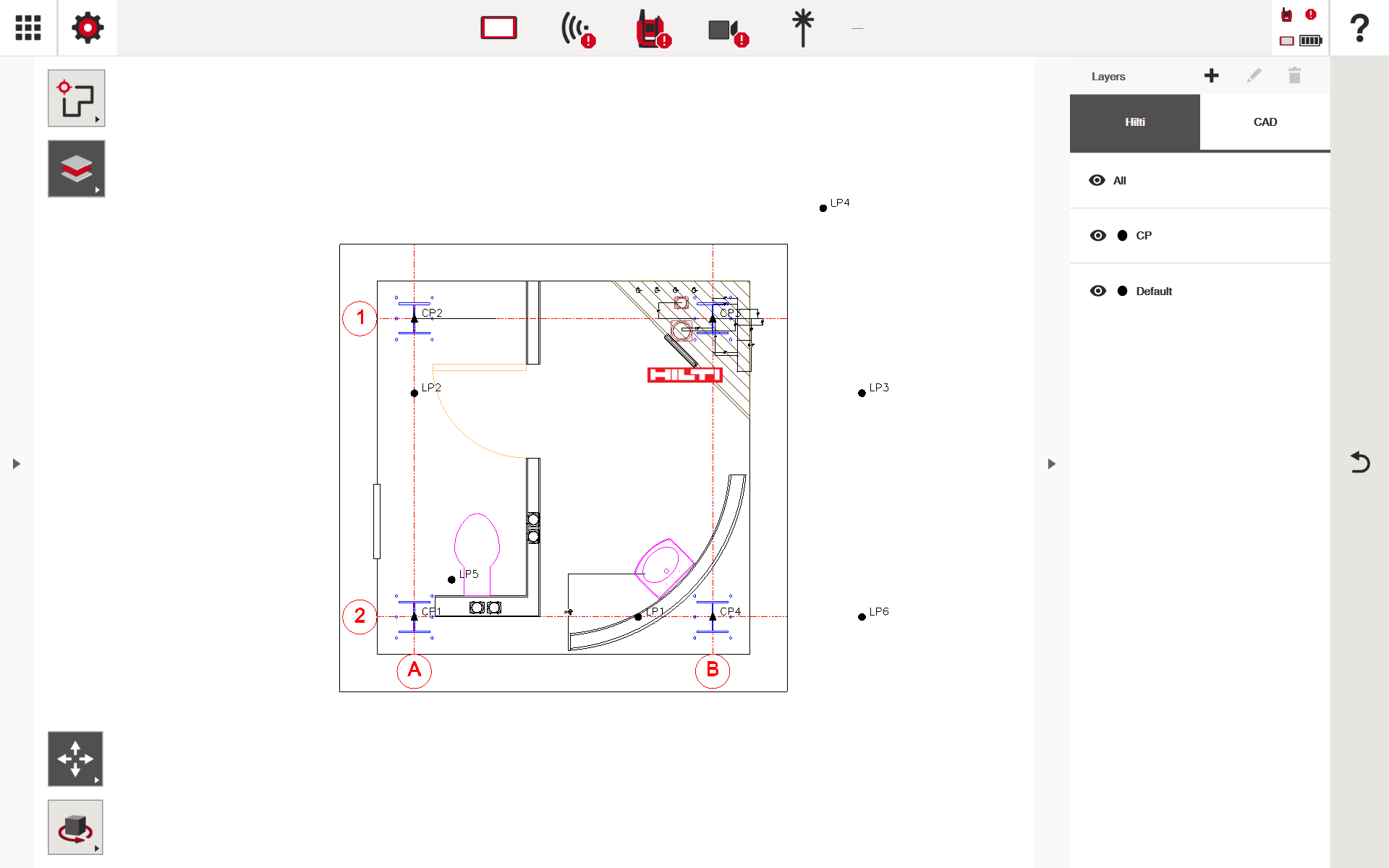

Widok CAD wyświetlany po wybraniu aplikacji Warstwy:

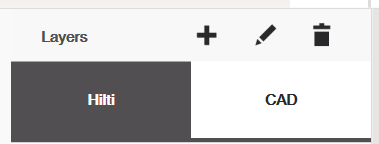

Przyciski do zarządzania warstwami Hilti:

Przykłady działania warstw z punktami (warstwy Hilti)

Warstwy punktów Hilti są najbardziej efektywne, gdy są używane jako narzędzie organizacyjne i do zarządzania przepływem pracy. Poprzez rozdzielenie punktów orientacyjnych na logiczne warstwy, duże projekty z setkami punktów stają się łatwiejsze do zarządzania, przeglądania i wytyczania w terenie. Aby edytować warstwy, na które przypadają Twoje punkty, zobacz opcje edycji punktów.

Przykład 1: Organizacja warstw według branży

Warstwy mogą być tworzone na podstawie branży lub dyscypliny, aby wyraźnie oddzielić zakres prac.

MEP – Instalacje wodno-kanalizacyjne
MEP – Elektryczne
MEP – HVAC
Konstrukcyjne / Kotwy
Punkty odniesienia architektoniczne

Takie podejście pozwala na wyświetlanie lub ukrywanie poszczególnych branż w razie potrzeby, zmniejszając wizualny bałagan i minimalizując ryzyko wytyczenia błędnych punktów.

Przykład 2: Warstwy układu oparte na fazach

W projektach realizowanych etapami warstwy mogą odzwierciedlać fazy budowy.

Faza 1 – Podziemna
Faza 2 – Wkładki w płycie
Faza 3 – Podpory nad głową
Faza 4 – Końcowe wyposażenie

W trakcie wytyczania włączona jest tylko warstwa odpowiadająca bieżącej fazie, co pomaga ekipom skupić się na aktualnej pracy bez rozpraszania przez punkty przyszłe lub już wykonane.

Przykład 3: Warstwy oparte na kondygnacji lub strefie

W projektach wielopoziomowych lub o dużym obrysie warstwy można organizować według lokalizacji.

Poziom 1 – Wschodnie skrzydło
Poziom 1 – Zachodnie skrzydło
Poziom 2 – Pomieszczenie mechaniczne
Dach – Podkłady pod urządzenia

Ułatwia to izolowanie punktów układu dla konkretnej kondygnacji lub obszaru podczas pracy na miejscu.

Przykład 4: Rozdzielenie według typu punktu

Warstwy można tworzyć na podstawie typu punktu orientacyjnego, aby wspierać różne zadania instalacyjne.

Punkty zawieszenia
Lokalizacje tulei
Płyty osadzane
Linie środkowe urządzeń

Rozdzielenie typów punktów zmniejsza zamieszanie i pomaga ekipom szybko zidentyfikować tylko te punkty, które są istotne dla bieżącej czynności instalacyjnej.

Przykłady działania warstw z warstwami CAD

Warstwy CAD służą wyłącznie do kontroli widoczności i nie mogą być edytowane ani usuwane. Są najbardziej efektywne przy izolowaniu informacji referencyjnych.

Przykład 1: Kontrola tła

Wyłącz warstwy wykończeń architektonicznych lub mebli, aby utrzymać czysty widok.
Włącz tylko siatki konstrukcyjne i ściany główne podczas wytyczania.

Przykład 2: Widoki koordynacyjne

Włącz warstwy CAD instalacji HVAC podczas sprawdzania punktów zawieszenia.
Wyłącz niezwiązane systemy, aby poprawić czytelność w zatłoczonych obszarach.

Przykład 3: Tymczasowe kontrole odniesienia

Włącz warstwę CAD, aby zweryfikować wyrównanie lub odstępy.
Wyłącz ją ponownie, gdy pewność wytyczenia zostanie potwierdzona.
