Align Vertical – Jak korzystać

Jak korzystać z aplikacji Align Vertical

1. Otwórz swój projekt: Zacznij od otwarcia dowolnego projektu na tablecie.
2. Otwórz aplikację: Otwórz aplikację Align Vertical z ekranu głównego lub z menu bocznego w widoku CAD.
   • Jeśli aplikacja nie jest dostępna na ekranie głównym, wybierz Dodaj skrót i dodaj aplikację Align Vertical.
3. Wybierz pierwszy punkt (punkt bazowy): Zmierz pierwszy punkt na pionowej powierzchni, używając pomiaru bezpośredniego (laserowego) lub istniejącego punktu kontrolnego bądź sytuacyjnego.
   • Wybierz ikonę trzech trójkątów, aby ustawić ten punkt jako punkt bazowy.
   • Punkt bazowy służy jako pionowy punkt odniesienia dla wszystkich kolejnych pomiarów.
4. Zmierz kolejne punkty: Przesuń kamerę do następnego punktu na tej samej pionowej powierzchni, aby odczytać pomiary i wartości korekcyjne.
   • HD (Odległość pozioma): Odległość pozioma mierzona od prawdziwej pionowej linii punktu bazowego do aktualnie mierzonego punktu.
   • SD (Odległość po nachyleniu): Bezpośrednia odległość po nachyleniu mierzona od punktu bazowego do aktualnie mierzonego punktu.
   • dH (Różnica wysokości): Prawdziwa pionowa różnica wysokości między punktem bazowym a aktualnie mierzonym punktem.
5. Wyświetlane są następujące korekty:
   • Prawo / Lewo:
     • Prawo oznacza, że mierzony punkt znajduje się po lewej stronie punktu bazowego i należy go skorygować w prawo o wyświetloną wartość.
     • Lewo oznacza, że mierzony punkt znajduje się po prawej stronie punktu bazowego i należy go skorygować w lewo o wyświetloną wartość.
   • Do przodu / Do tyłu:
     • Do przodu oznacza, że mierzony punkt znajduje się bliżej stacji totalnej i należy go przesunąć od stacji totalnej o wyświetloną wartość.
     • Do tyłu oznacza, że mierzony punkt znajduje się dalej od stacji totalnej i należy go przesunąć w kierunku stacji totalnej o wyświetloną wartość.
6. Powtórz ten krok dla wszystkich punktów, które trzeba sprawdzić pod kątem pionowego wyrównania.

Ikona skrótu aplikacji Align Vertical:

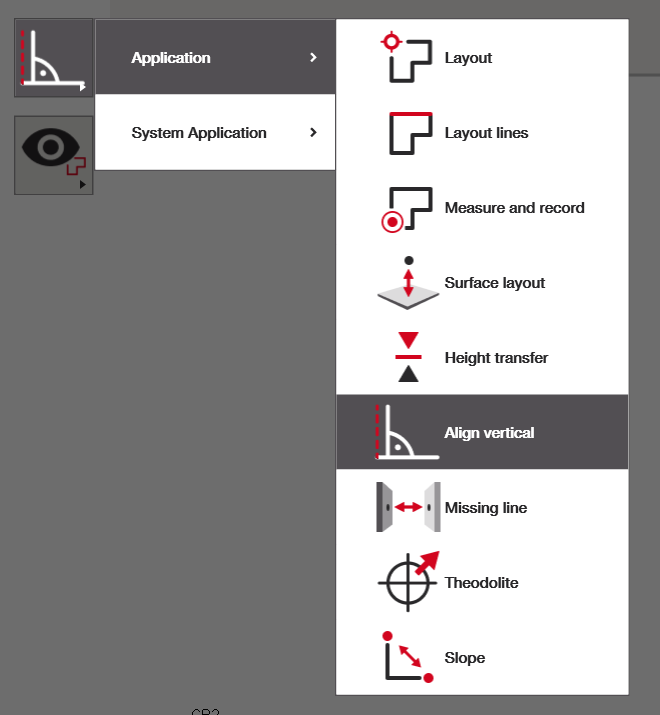

Wybór aplikacji Align Vertical z menu bocznego widoku CAD:

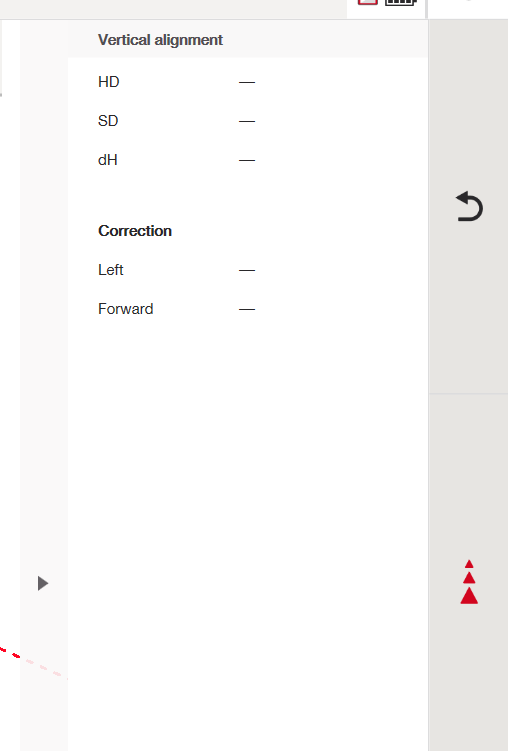

Widok CAD po wybraniu aplikacji Align Vertical:

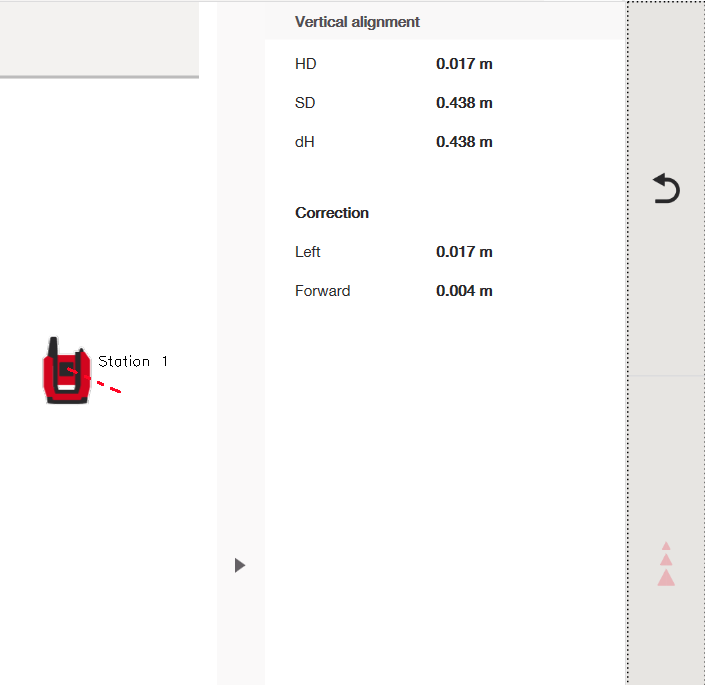

Wartości korekcyjne wyświetlane po zmierzeniu drugiego punktu:

• Prawo / Lewo:
  • Prawo oznacza, że mierzony punkt znajduje się po lewej stronie punktu bazowego i należy go skorygować w prawo o wyświetloną wartość.
  • Lewo oznacza, że mierzony punkt znajduje się po prawej stronie punktu bazowego i należy go skorygować w lewo o wyświetloną wartość.
• Do przodu / Do tyłu:
  • Do przodu oznacza, że mierzony punkt znajduje się bliżej stacji totalnej i należy go przesunąć od stacji totalnej o wyświetloną wartość.
  • Do tyłu oznacza, że mierzony punkt znajduje się dalej od stacji totalnej i należy go przesunąć w kierunku stacji totalnej o wyświetloną wartość.

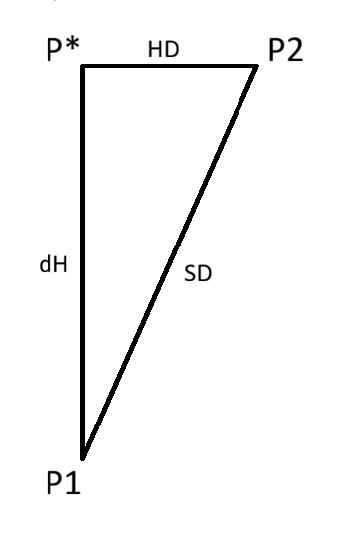

Wyjaśnienie pomiarów:

P1 to punkt bazowy, P2 to aktualny pomiar drugiego punktu

• HD (Odległość pozioma): Odległość pozioma mierzona od prawdziwej pionowej linii punktu bazowego do aktualnie mierzonego punktu. (P* do P2)
• SD (Odległość po nachyleniu): Bezpośrednia odległość po nachyleniu mierzona od punktu bazowego do aktualnie mierzonego punktu. (P1 do P2)
• dH (Różnica wysokości): Prawdziwa pionowa różnica wysokości między punktem bazowym a aktualnie mierzonym punktem. (P1 do P*)

Przykłady użycia aplikacji Align Vertical

Aplikacja Align Vertical jest powszechnie stosowana do weryfikacji pionowej dokładności podczas instalacji i prac budowlanych.

Przykład 1: Sprawdzanie pionowości ściany

Aplikacja może być używana do sprawdzenia, czy punkty na ścianie są pionowo wyrównane.

• Ustaw punkt bazowy na dole ściany
• Zmierz kolejne punkty wyżej
• Przejrzyj wartości korekcyjne, aby zidentyfikować odchylenia

Pomaga to zapewnić, że ściany są pionowe.

Przykład 2: Weryfikacja wyrównania kolumn lub filarów

Kolumny lub filary można sprawdzić pod kątem pionowego wyrównania.

• Ustaw punkt bazowy u podstawy kolumny
• Zmierz punkty wzdłuż wysokości kolumny
• Użyj wartości korekcyjnych, aby określić, czy potrzebna jest regulacja

Przykład 3: Wyrównanie elementów fasady

Aplikacja może być używana do sprawdzenia pionowego wyrównania paneli fasadowych lub elementów konstrukcyjnych.

• Ustaw punkt bazowy na pierwszym panelu
• Zmierz punkty na sąsiednich panelach
• Porównaj wartości korekcyjne, aby zapewnić spójne pionowe wyrównanie

Przykład 4: Sprawdzanie pionowego montażu rur lub szybów

Rury, szyby lub kanały pionowe można kontrolować podczas instalacji.

• Zmierz dolny punkt odniesienia
• Zmierz punkty wyżej wzdłuż instalacji
• Użyj wartości korekcyjnych, aby potwierdzić pionowy montaż

Przykład 5: Kontrola jakości i weryfikacja

Align Vertical jest przydatny do szybkich kontroli jakości.

• Wczesne wykrywanie odchyleń
• Zmniejszenie konieczności poprawek poprzez natychmiastową korektę problemów z wyrównaniem
