Znaczenie poziomowania pęcherzyka na tyczce pryzmatycznej
Przed rozpoczęciem jakichkolwiek prac związanych z rozmieszczaniem punktów lub wytyczaniem, kluczowe jest prawidłowe wypoziomowanie tyczki pryzmatycznej za pomocą odpowiednio wyregulowanego pęcherzyka.
Jeśli tyczka pryzmatyczna nie jest pionowa, mierzony punkt zostanie przesunięty poziomo, co może prowadzić do nieprecyzyjnych pomiarów i błędnie wytyczonych punktów.
Poprawnie wypoziomowana tyczka pryzmatyczna pozwala na:
- Zaufanie do swoich pomiarów
- Zmniejszenie błędów podczas wytyczania
- Szybszą pracę bez wątpliwości co do wyników
- Utrzymanie stałej dokładności na całym placu budowy
Zawsze powinieneś móc korzystać z tyczki pryzmatycznej z pewnością siebie.
Jak sprawdzić, czy pęcherzyk Twojej tyczki pryzmatycznej jest dokładny
Możesz szybko zweryfikować dokładność pęcherzyka poziomującego na tyczce pryzmatycznej, porównując pomiary podczas obracania tyczki.
Instrukcje krok po kroku
-
Ustaw tyczkę pryzmatyczną
- Upewnij się, że tyczka jest prawidłowo wypoziomowana za pomocą pęcherzyka.
- Przymocuj pryzmat solidnie na górze tyczki.
-
Wykonaj pierwszy pomiar
- Użyj tachimetru, aby zmierzyć odległość do pryzmatu.
-
Obróć tyczkę pryzmatyczną
- Delikatnie obróć tyczkę o 180°, utrzymując pęcherzyk na środku.
-
Wykonaj drugi pomiar
- Ponownie zmierz odległość do pryzmatu.
-
Porównaj wyniki
- Jeśli oba pomiary są zgodne, Twój pęcherzyk jest dokładny.
- Jeśli występuje różnica, pęcherzyk prawdopodobnie wymaga kalibracji.
Użycie funkcji „Live Read” w HCL dla szybszej weryfikacji
Funkcja Live Read dostępna w aplikacji Theodolite w HCL ułatwia ten proces - nie ma potrzeby stacjonowania narzędzia.
Jak korzystać z Live Read
- Otwórz aplikację Theodolite
- Zablokuj pryzmat na swojej tyczce
- Wybierz „Live Read:”
Zobaczysz:
- Odległość poziomą
- Odległość po nachyleniu
Na co zwracać uwagę
- Powoli obracaj wypoziomowaną tyczkę pryzmatyczną.
- Obserwuj wartości na żywo na ekranie.
Jeśli wartości zmieniają się, podczas gdy pęcherzyk pozostaje na środku, oznacza to, że pęcherzyk nie jest prawidłowo skalibrowany.
Ogólne zalecenia przed poziomowaniem
- Jeśli sprawdzasz lub regulujesz wiele pęcherzyków poziomujących, przymocuj je wszystkie jednocześnie do tyczki.
To przyspiesza proces i zapewnia spójną regulację wszystkich pęcherzyków.- Dodatkowe pęcherzyki Hilti to m.in. POA 36 Ball Knob (
) oraz POA 37 Bubble Adapter (
)
- Dodatkowe pęcherzyki Hilti to m.in. POA 36 Ball Knob (
- Umieść pęcherzyki poziomujące wyżej na tyczce, gdzie łatwiej je zobaczyć i wyregulować.
- Używaj tylko pęcherzyków, które mają śruby regulacyjne.
Niektóre pęcherzyki nie posiadają śrub regulacyjnych. Nie można ich skalibrować i mogą być niedokładne. Zawsze używaj pęcherzyków umożliwiających regulację.

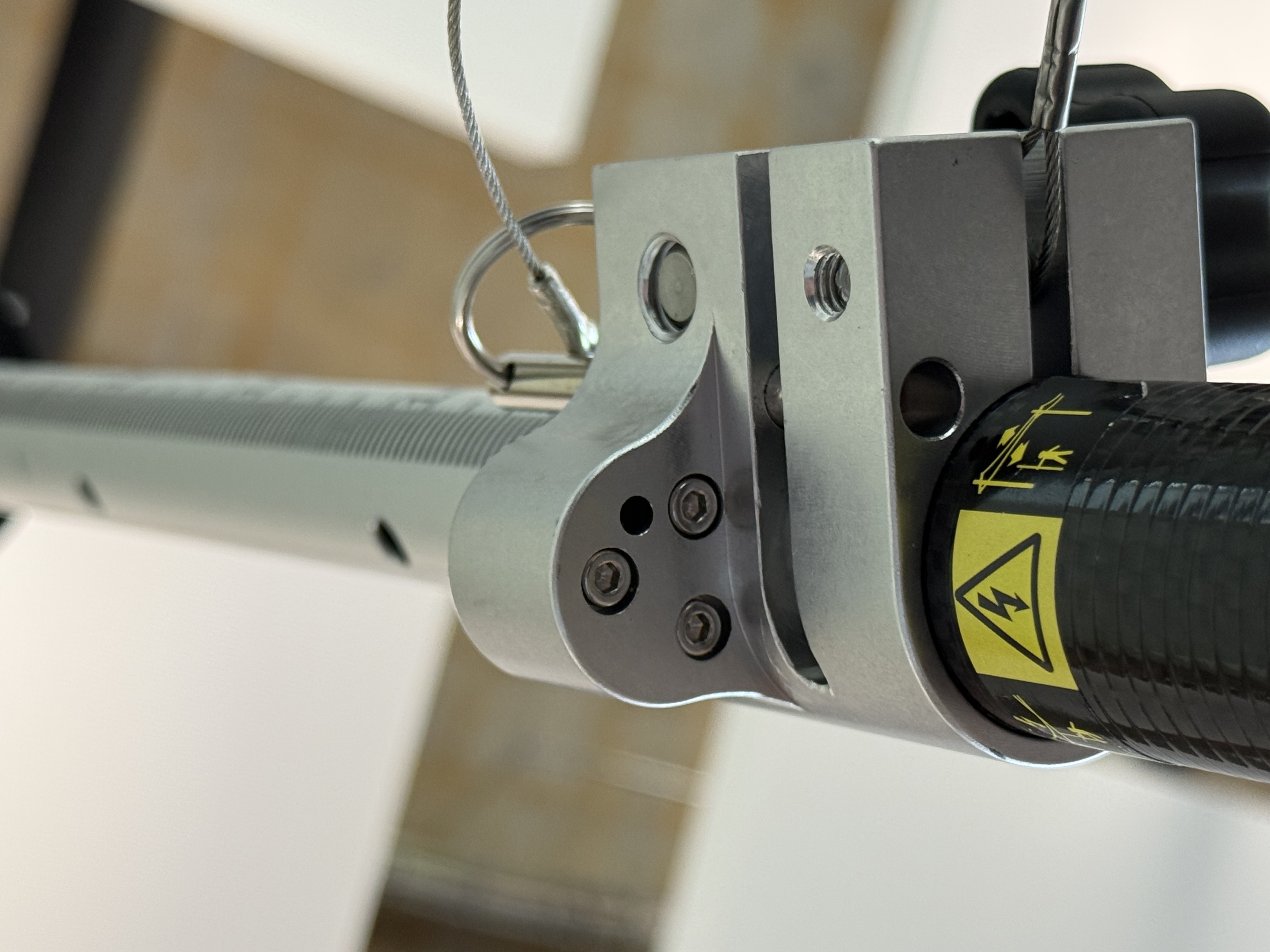

Śruby regulacyjne umieszczone pod pęcherzykiem poziomującym
Zrozumienie śrub regulacyjnych
Większość pęcherzyków na tyczkach pryzmatycznych posiada trzy śruby regulacyjne umieszczone pod obudową pęcherzyka.
- Każda śruba przechyla pęcherzyk w swoim kierunku
- Nawet niewielkie regulacje mają duże znaczenie
- Zbyt mocne dokręcenie może uszkodzić pęcherzyk lub spowodować jego odchylenie od poziomu
Zawsze wykonuj małe, kontrolowane regulacje.
Metoda 1: Poziomowanie tyczki pryzmatycznej za pomocą pionowego wyrównania w PLT
Demonstracja:
(Zalecana i najdokładniejsza)
Ta metoda wykorzystuje PLT, aby upewnić się, że tyczka jest naprawdę pionowa przed regulacją pęcherzyka.
Przygotowanie
- Przymocuj dwa pryzmaty do tyczki:
- Jeden blisko dołu, wyposażony w końcówkę do wytyczania
- Drugi blisko góry tyczki
- Przymocuj pęcherzyki poziomujące do tyczki
- Postaw tyczkę na stabilnym podłożu
Procedura
- Ustaw tyczkę pryzmatyczną jak najbardziej pionowo
- W PLT otwórz aplikację Align Vertical
- Zmierz dolny pryzmat
- Przesuń się do górnego pryzmatu
- Obserwuj na żywo odczyty odchylenia
- Reguluj tyczkę, aż odchylenie wyniesie:
- 0,000 m, lub
- Jak najbliżej tego (np. 0,001 m)
Na tym etapie całkowicie zignoruj pęcherzyk. PLT jest Twoim odniesieniem do rzeczywistej pionowości.
Regulacja pęcherzyka
- Użyj klucza imbusowego, aby lekko poluzować śruby regulacyjne
- Dokręcaj śruby pojedynczo, aż pęcherzyk znajdzie się na środku
- Wykonuj tylko małe regulacje
- Gdy pęcherzyk jest wyśrodkowany, delikatnie zabezpiecz śruby, nie przesuwając pęcherzyka
Pęcherzyk jest teraz skalibrowany do prawdziwie pionowej tyczki.
Metoda 2: Poziomowanie tyczki pryzmatycznej za pomocą lasera
(Metoda alternatywna)
Ta metoda jest przydatna, gdy PLT nie jest dostępny.
Przygotowanie
- Użyj lasera punktowego, na przykład PM 2‑P
- Znajdź drzwi, otwór okienny lub podobną pionową przestrzeń
- Umieść taśmę na górze i dole otworu
Procedura
- Ustaw laser tak, aby rzucał wiązkę pionowo przez przestrzeń

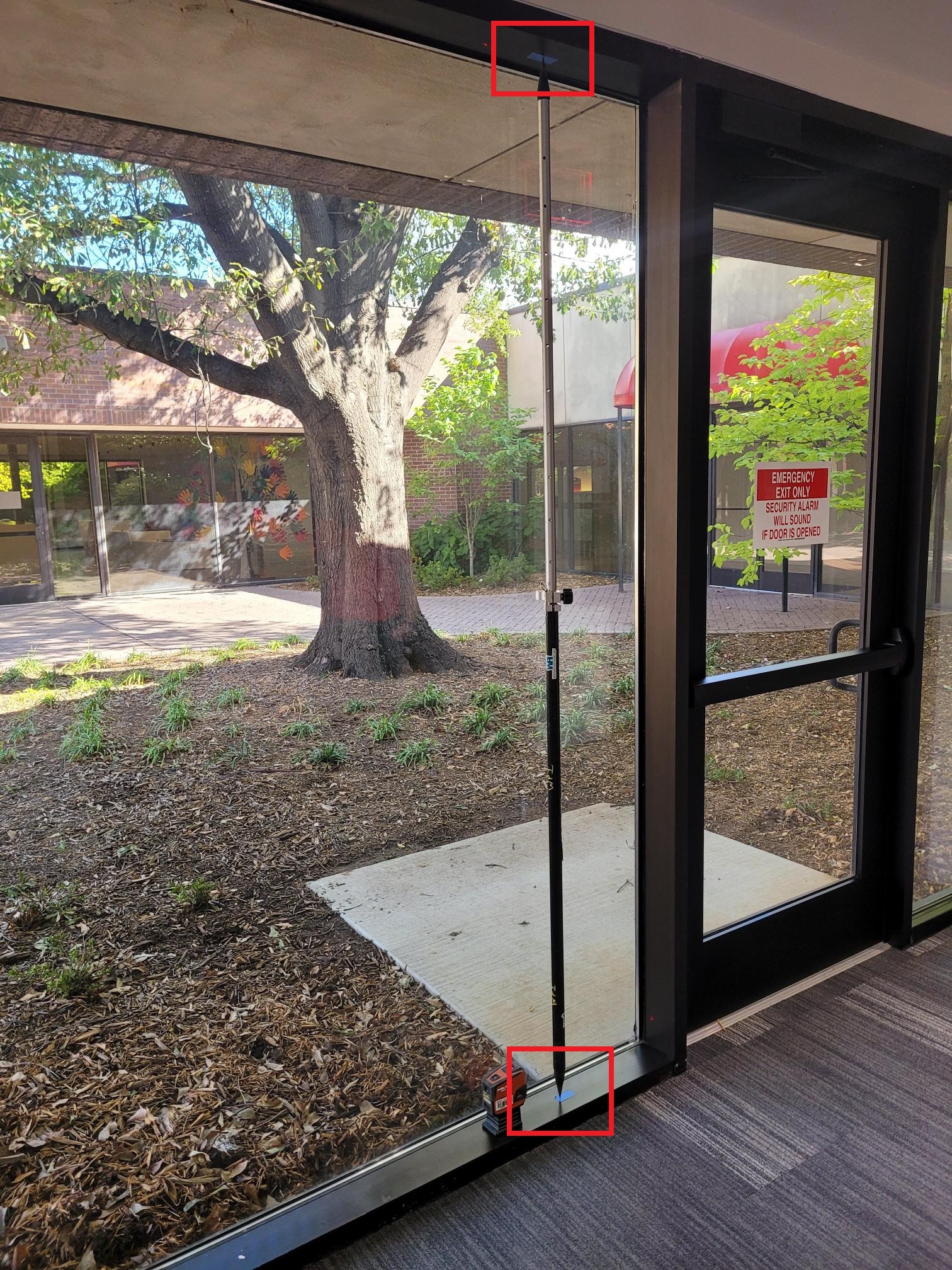

- Zaznacz punkt lasera na taśmie u góry i na dole
- Usuń laser

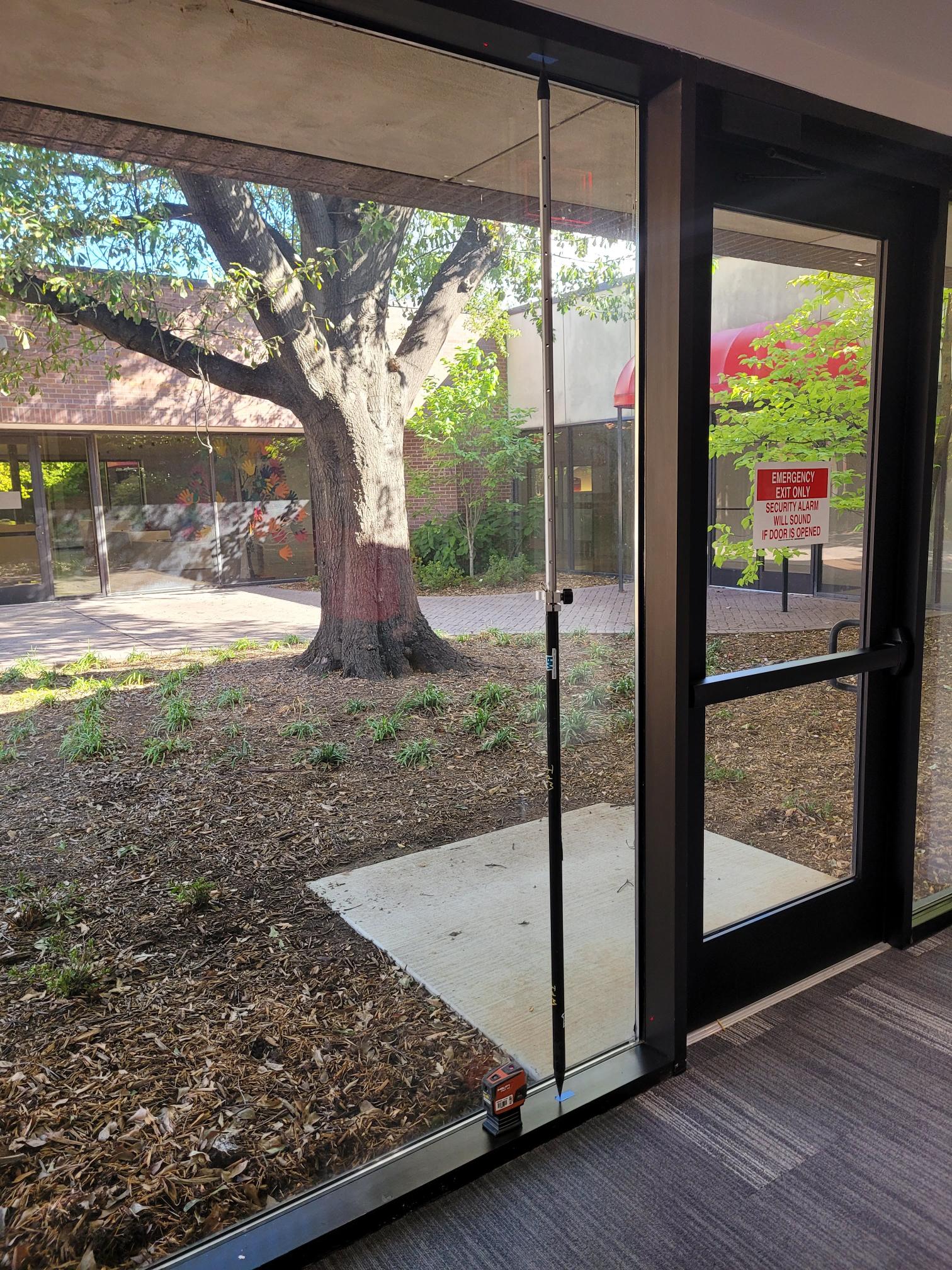

- Całkowicie wysuń tyczkę pryzmatyczną między dwoma punktami.

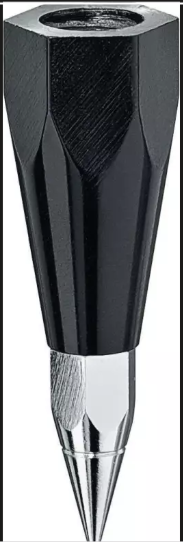

- Dla precyzji prawdopodobnie będziesz chciał przykręcić dodatkową końcówkę tyczki pryzmatycznej (POAW45) na górę tyczki, jeśli jest dostępna (
)
- Dla precyzji prawdopodobnie będziesz chciał przykręcić dodatkową końcówkę tyczki pryzmatycznej (POAW45) na górę tyczki, jeśli jest dostępna (
- Reguluj tyczkę, aż idealnie wyrówna się z oboma punktami
Ta metoda pomaga utrzymać tyczkę stabilną podczas regulacji śrub pęcherzyka.
Regulacja pęcherzyka
- Poluzuj śruby regulacyjne pęcherzyka
- Reguluj każdą śrubę, aż pęcherzyk znajdzie się na środku
- Starannie zabezpiecz śruby
Końcowe kontrole i najlepsze praktyki
- Sprawdź ponownie pęcherzyk po dokręceniu śrub
- Okresowo weryfikuj dokładność pęcherzyka, zwłaszcza po:
- Upadku tyczki
- Transporcie sprzętu
- Długim czasie użytkowania
- Zawsze poziomuj tyczkę przed wytyczaniem punktów
Poprawnie skalibrowany pęcherzyk oszczędza czas, zapobiega poprawkom i zwiększa pewność podczas wytyczania.
Dodatkowe materiały
Dla wizualnej demonstracji możesz odnieść się do następującego filmu jako inspiracji.
