Układanie punktów na płaskich powierzchniach za pomocą lasera

Demo układania za pomocą lasera

Podczas układania punktów na płaskiej powierzchni, takiej jak podłoga czy płyta, zamiast pryzmatu można użyć lasera. Ta metoda jest szybka, wygodna i skuteczna w wielu zadaniach układania.

Wymagania wstępne i ważna konfiguracja

Wyłącz wysokości

Przed rozpoczęciem wysokości muszą być wyłączone w ustawieniach.

Jeśli wysokości są włączone, tachimetr będzie próbował poprowadzić Cię do wartości wysokości punktu
Może to spowodować, że narzędzie wskaże powyżej lub poniżej powierzchni, szczególnie jeśli punkty mają dane wysokościowe

Dla układania na płaskiej powierzchni wyłączenie wysokości zapewnia, że laser jest prowadzony bezpośrednio do fizycznej powierzchni.

Tachimetr musi być ustawiony na stanowisku

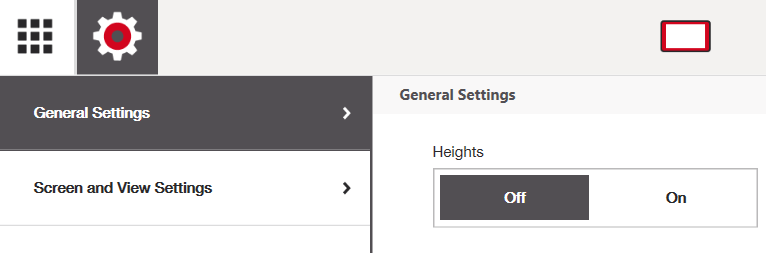

Wyłączone wysokości w Ustawieniach ogólnych, aby umożliwić układanie laserem na płaskiej powierzchni

Poprawne ustawienie PLT

Umieść PLT wyżej nad ziemią, kiedy tylko to możliwe (szczególnie podczas używania lasera do układania punktów na ziemi).

Wyższe ustawienie zmniejsza rozproszenie lasera na powierzchni poniżej
Im dalej laser dociera, tym szersza i mniej wyraźna staje się plamka laserowa
Wyższe umieszczenie poprawia widoczność i dokładność podczas znakowania punktów na ziemi

Jak używać układania z laserem

Wyłącz Wysokości w ustawieniach
Otwórz aplikację View CAD
Wybierz Laser jako metodę pomiaru
Otwórz aplikację Układania
Wybierz pierwszy punkt, który chcesz ułożyć

Pojawi się wtedy monit:

„Obróć laser w stronę powierzchni odniesienia i zmierz”

Obróć laser w stronę powierzchni, na której będą układane punkty
Naciśnij Zmierz

Ten krok definiuje powierzchnię odniesienia dla układania laserem.

Po tym:

Tachimetr automatycznie przesunie laser do wybranego punktu układania
Dotknięcie dowolnego innego punktu na rysunku spowoduje automatyczne przesunięcie lasera do tego punktu

Jeśli podczas układania wystąpią niewielkie odchylenia wysokości powierzchni, tachimetr dostosuje się do różnicy wysokości i znajdzie prawidłową pozycję poziomą punktu. Gdy odchylenia wysokości będą zbyt duże, aby obliczyć pozycję punktu, narzędzie poprosi o ponowne zmierzenie powierzchni odniesienia.

Zmiana powierzchni układania

Jeśli potrzebujesz zmienić powierzchnię, na przykład przejść z:

Podłogi na sufit
Jednego poziomu płyty na inny

Musisz:

Kliknąć strzałkę „Wstecz” w prawym górnym rogu
Wybrać aplikację Układania

Pojawi się ponownie monit, aby obrócić laser w stronę powierzchni odniesienia i zmierzyć, co pozwoli Ci zdefiniować powierzchnię odniesienia na nowo.

Jak dokładnie układać punkty za pomocą lasera

Wraz ze wzrostem odległości od tachimetru plamka laserowa staje się większa i mniej skupiona.
Aby dokładnie zidentyfikować środek lasera, użyj następującej metody.

Laser blisko tachimetru (po lewej) versus daleko od tachimetru (po prawej), zwiększone rozproszenie wraz z odległością

Zalecana technika

Weź solidny przedmiot z płaską, matową powierzchnią, taki jak:
- Kawałek kartonu
- Karta
- Tył płyty pryzmatu (np. tył POA 26)
- Linijka
Trzymaj przedmiot zwrócony w stronę tachimetru tak, aby laser był wyraźnie widoczny
Powoli oddalaj przedmiot od tachimetru
Obserwuj wartość pomiaru na żywo w HCL
Gdy odczyt pokaże 0,000 m, jesteś dokładnie na pozycji układania

Laser rzucony na powierzchnię kartonu, aby wyraźnie zidentyfikować środek plamki laserowej

Dokładny punkt układania, gdzie środek lasera przechodzi z kartonowego odniesienia na ziemię, a oprogramowanie wskazuje odchylenie 0 mm

To wskazuje, że środek lasera jest wyrównany z punktem docelowym.

Oznacz punkt na powierzchni
Przejdź do następnego punktu

Dobre praktyki i ograniczenia

Układanie laserem najlepiej sprawdza się na płaskich, dostępnych powierzchniach
Nie zaleca się do:
- Układania krytycznego pod względem wysokości (gdzie ważna jest wysokość punktu)
- Powierzchni pochyłych
- Precyzyjnego układania na duże odległości
Zawsze upewnij się, że wysokości są wyłączone przed rozpoczęciem
Używaj materiałów matowych, aby uniknąć fałszywych odczytów

Typowe zastosowania

Układanie laserem jest szczególnie przydatne do:

Układania tras pod płyty kartonowo-gipsowe
Przebić podłogowych
Kotew lub tulei montowanych do podłogi
Układania na płytach betonowych
Układania ścianek działowych wewnętrznych
Oznaczania punktów odniesienia przed szczegółowym układaniem z pryzmatem
