POA 70: Omówienie korzyści, zastosowań i dokładności

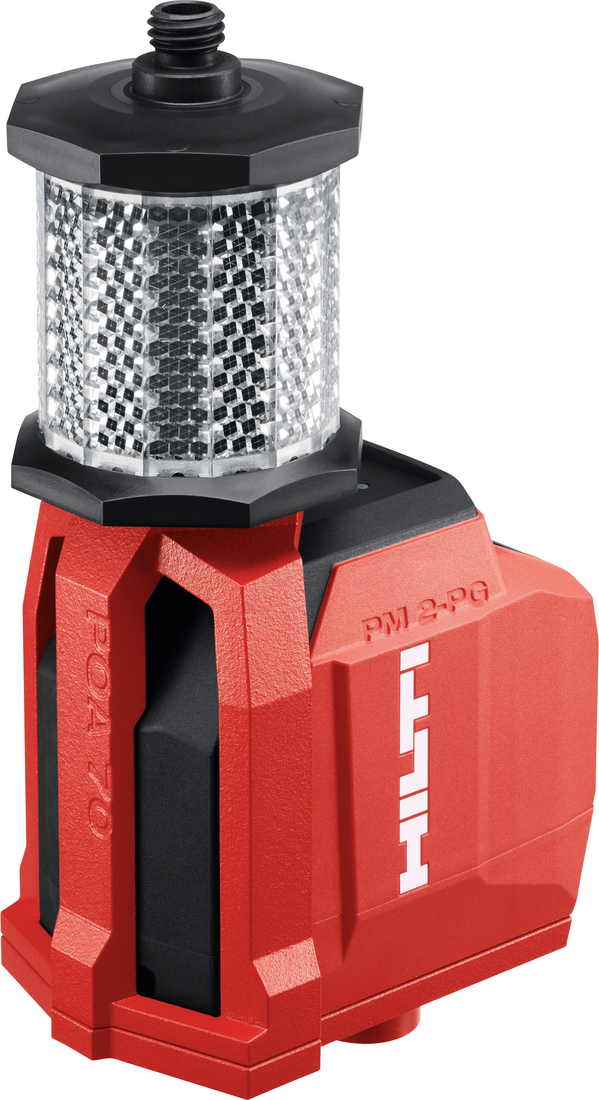

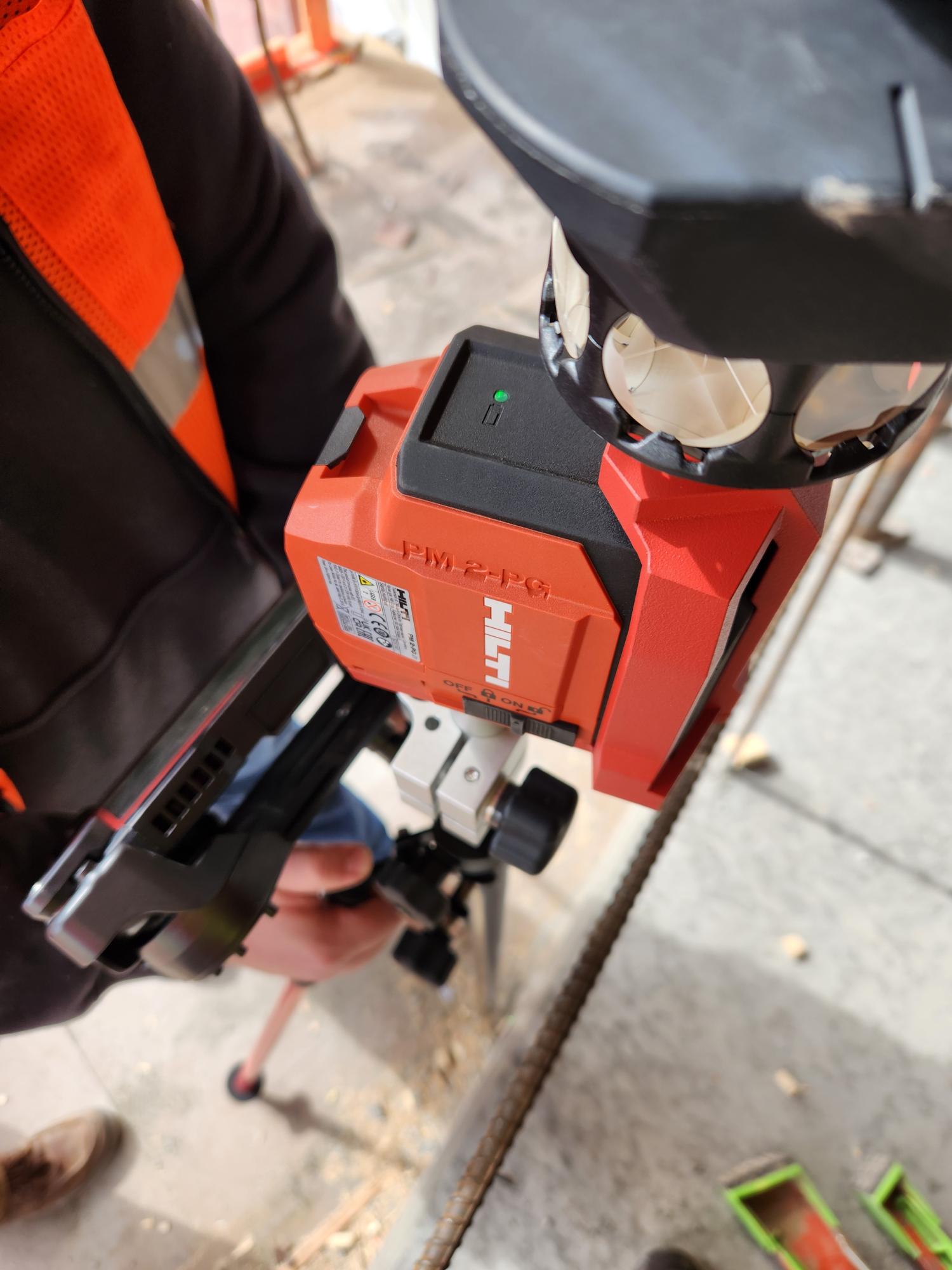

Brak skomplikowanej konfiguracji: Laser punktu odniesienia POA 70 to standardowy laser pionowy Hilti z dwoma punktami, gotowy do zamocowania na szczycie pręta pryzmatu. Po zamocowaniu przykręć pryzmat i możesz rozpocząć pracę. Nie trzeba wprowadzać zmian w oprogramowaniu ani sprzęcie; to rozwiązanie typu „plug and play”.

Kluczowe korzyści

1. Wysoka dokładność dzięki wyrównaniu pryzmat–laser

• POA 70 wykorzystuje mechanizm pionowy do wyrównania środka pryzmatu z zielonym punktem laserowym na podłodze lub suficie
• Zaprojektowany tak, aby spełniać wymagania dotyczące dokładności pomiarów (+/- 3 mm (~1/8") dla kluczowych zastosowań)

2. Brak konieczności poziomowania pręta pryzmatu; szybsze pomiary

• Eliminuje potrzebę poziomowania za pomocą libelli lub ciągłej regulacji pręta (łatwe do wdrożenia rozwiązanie)
• Upraszcza nawigację bezpośrednio do punktu
• Wysokość pręta i jego nachylenie nie wpływają negatywnie na dokładność
  • Dlaczego: Teleskop mierzy do środka pryzmatu, który jest już bezpośrednio nad wahadłem samopoziomującego się lasera Hilti. Wysokość pręta i jego nachylenie nie wpływają na dokładność wahadła. Wystarczy upewnić się, że nachylenie nie przekracza widocznego zakresu lasera pionowego.

Zadania pomiarowe można wykonać 2–3× szybciej – nie ma potrzeby ciągłego sprawdzania poziomu libelli ani kalibracji pręta.

3. Poprawiona ergonomia i linia widzenia

• Pozwala operatorom pracować bardziej konsekwentnie na stojąco
• Zmniejsza konieczność schylania się, klęczenia i zmiany pozycji
• Zmniejsza potrzebę ciągłej obsługi nóg poziomujących dwójnogu pręta pryzmatu
• Utrzymuje linię widzenia do tachimetru na regulowanej wysokości

Mniej zmęczenia, szybsza i wygodniejsza praca.

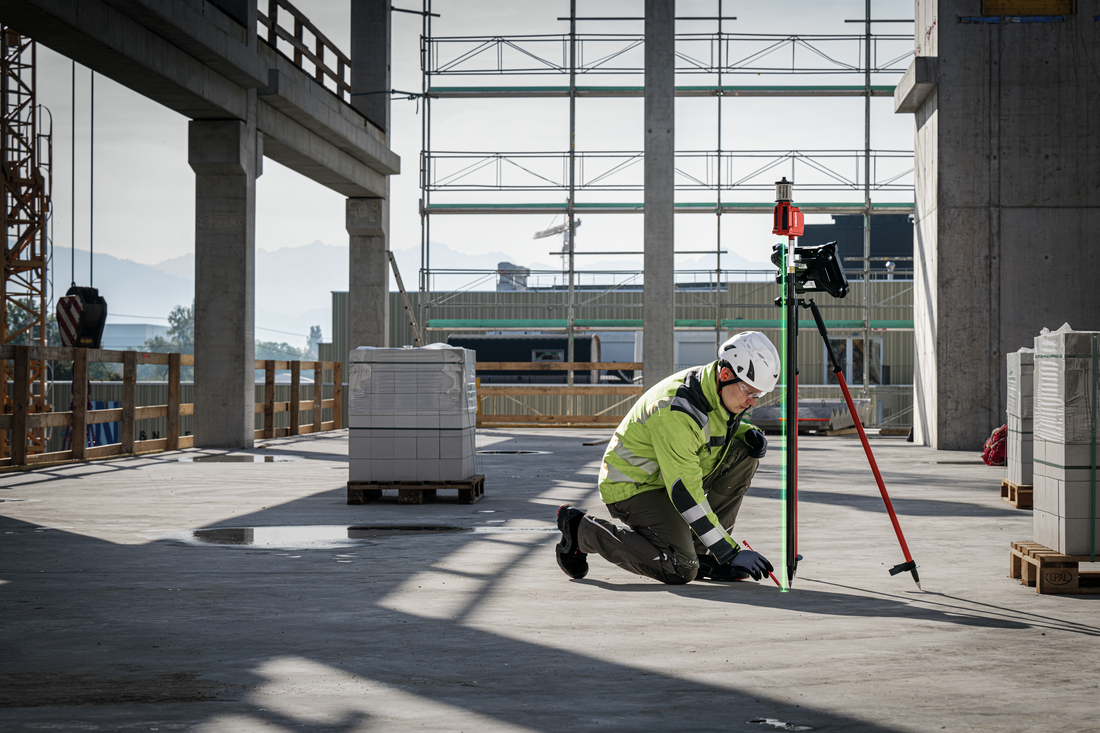

Przykłady zastosowań na budowie

Trudne warunki gruntowe

• Żwir, ziemia lub trawa mogą utrudniać zlokalizowanie punktu za pomocą pręta pryzmatu
• Stabilizacja POA 70, aby następnie zidentyfikować dokładne miejsce lasera, zapewnia dokładność i szybkość pomiaru

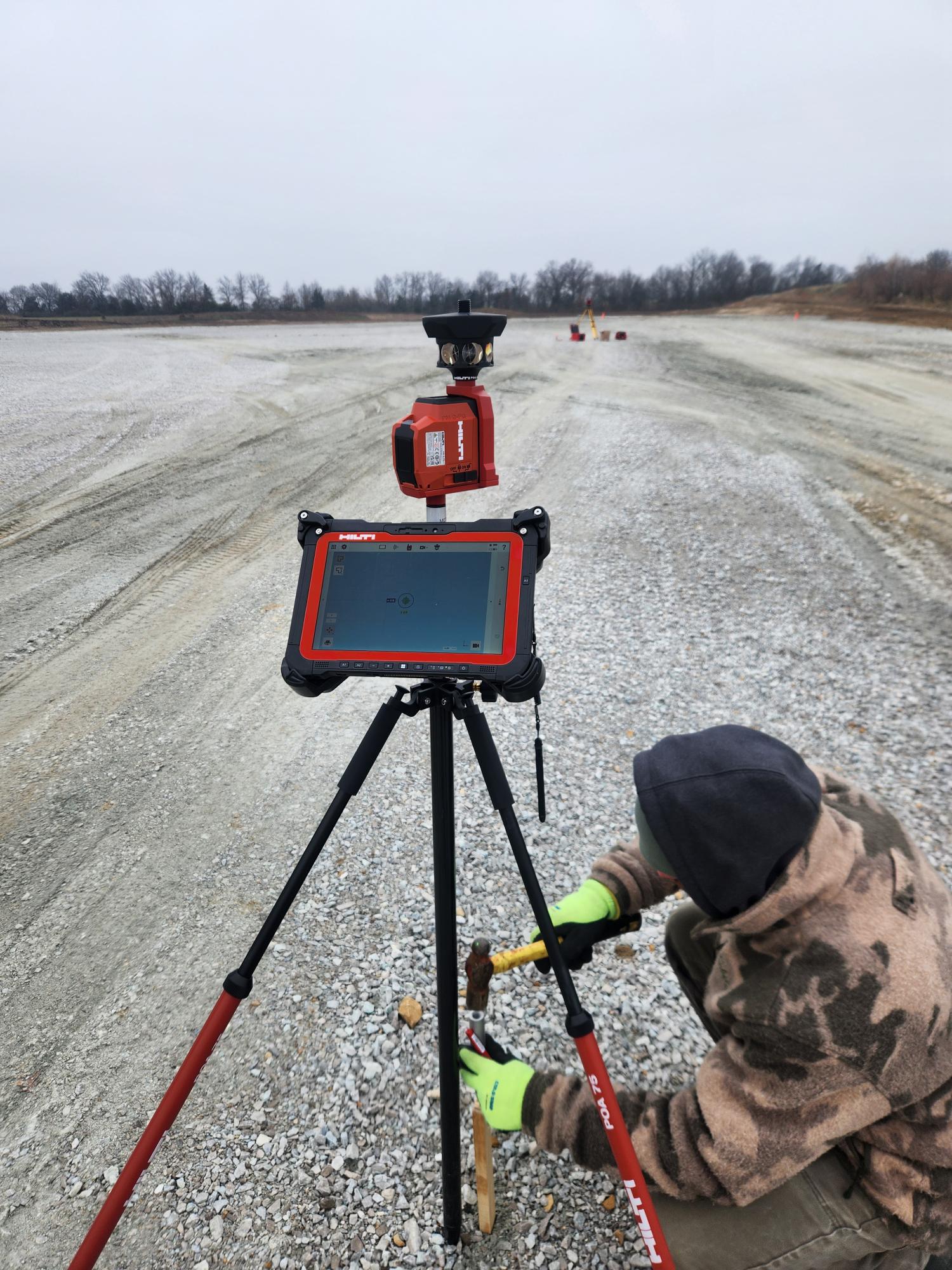

Montaż i regulacja kołków

• Podczas wbijania kołka (dla odniesień punktu lub wysokości) użytkownicy mogą:
  • Regulować pozycję po każdym uderzeniu
  • Utrzymywać wyrównanie lasera z centrum kołka

Oznaczanie na krawędzi podniesionych płyt, szalunków i powierzchni

• Trudno precyzyjnie ustawić pręt pryzmatu na krawędziach lub podniesionych płytach

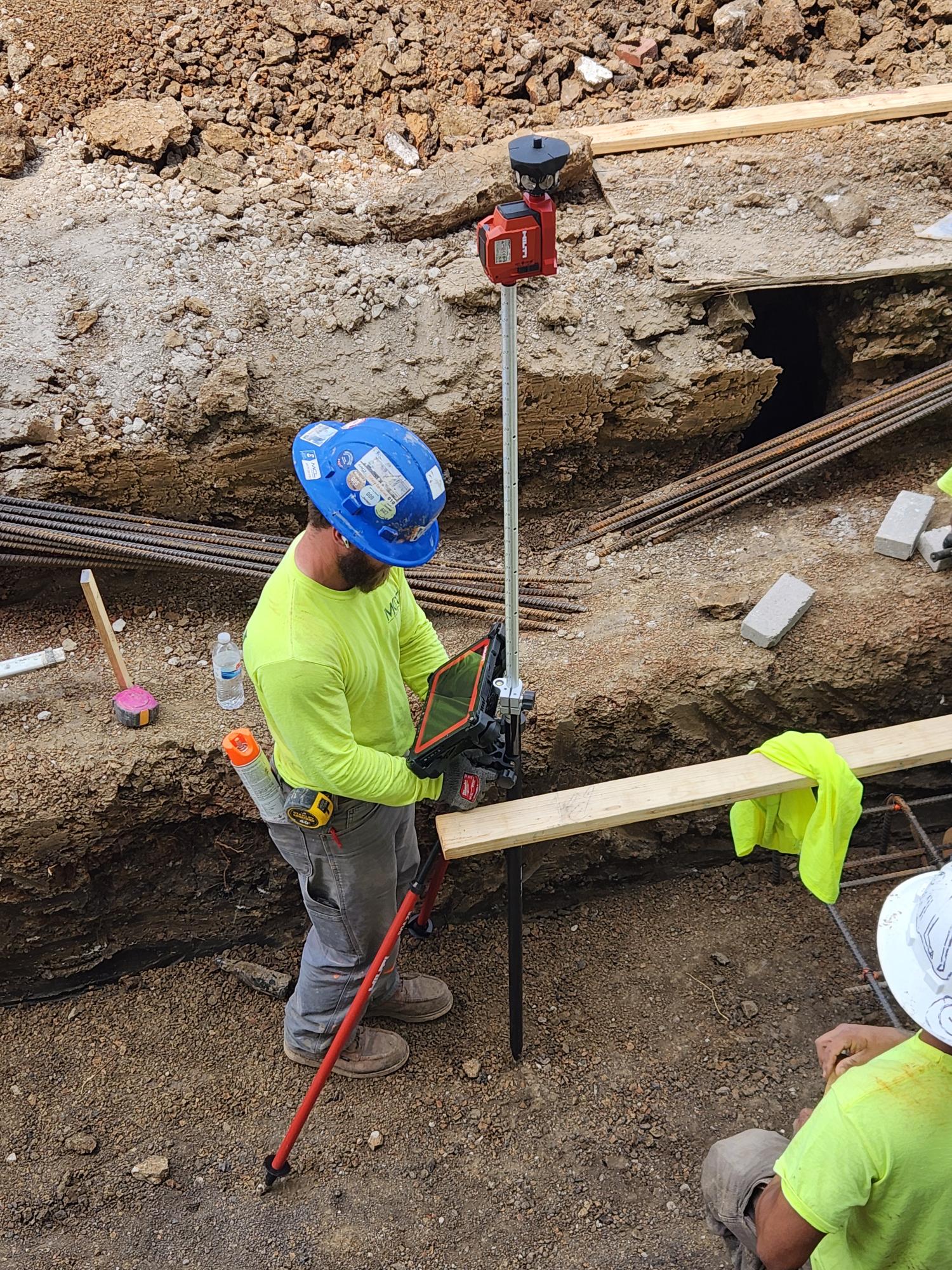

Obszary z przeszkodami (zbrojenie, ciasne przestrzenie)

• Zagęszczenie zbrojenia lub przeszkody mogą uniemożliwiać ustawienie pręta

Utrzymanie widoczności punktu

• Tradycyjna metoda traci punkt, gdy pręt jest usuwany

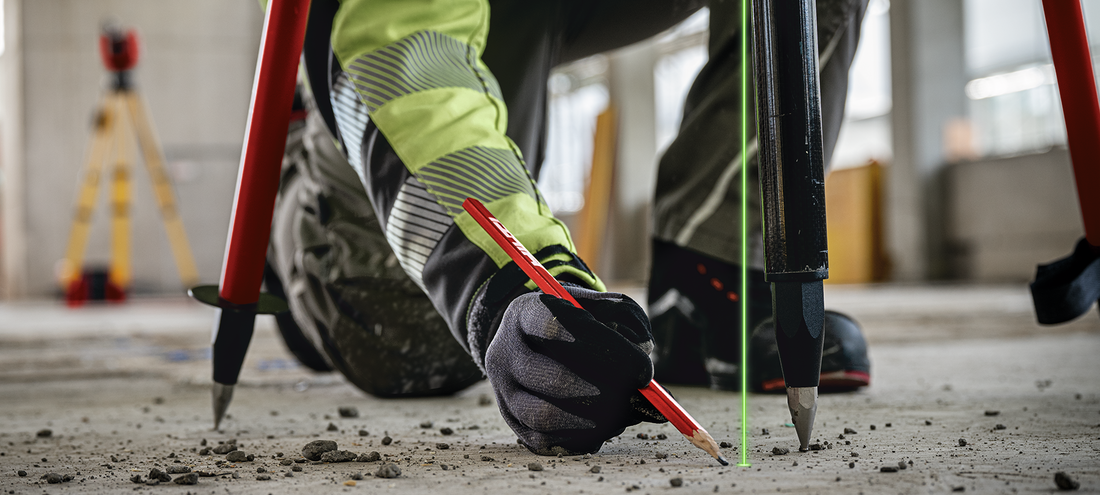

Wizualizacja punktów na podłodze i suficie razem

Dzięki otworowi wyśrodkowanemu przez dół i górę POA 25 , użytkownicy mogą oznaczyć punkt pomiarowy na podłodze, łatwo odnajdując jego pionowe wyrównanie. Pozwala to szybko spojrzeć w górę i zwizualizować, gdzie punkt będzie rzutowany na suficie lub zidentyfikować potencjalne przeszkody, takie jak kanały wentylacyjne, rury tryskaczowe czy inne przeszkody.

Uwagi dotyczące dokładności

POA 70 zapewnia bardzo skuteczne i dokładne wizualne odniesienie do oznaczania punktów. Chociaż laser jest umieszczony nieco powyżej środka pryzmatu, system jest zaprojektowany tak, aby utrzymać dokładność w ramach typowych tolerancji budowlanych. Mogą wystąpić drobne odchylenia, jeśli pręt jest przechylony. Dla punktów krytycznych wymagających maksymalnej precyzji zaleca się weryfikację za pomocą standardowych metod z pryzmatem.

Przykładowo, w środowisku testowym na wysokości 1,5 m, biorąc pod uwagę przesunięcie pryzmatu względem wahadła lasera punktowego oraz możliwe nachylenie pręta pryzmatu, stwierdzono odchylenie 3,7 mm (~1/8") przy lekkim nachyleniu pręta około 1,7°.

Jeśli POA 70 jest przechylony zbyt mocno, laser z wahadła przestanie być widoczny, co zmusi Cię do ponownej regulacji pręta pryzmatu. To dodatkowo pomaga utrzymać dokładność.

Więcej wyjaśnień poniżej:

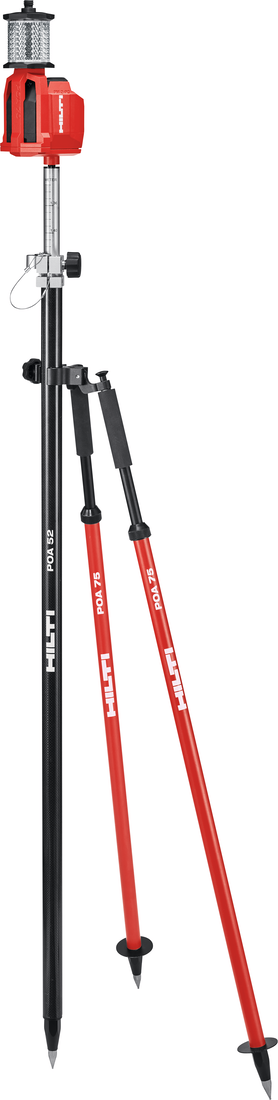

Budowa systemu

• POA 70 wyrównuje środek pryzmatu z rzutowanym punktem laserowym za pomocą mechanizmu pionowego
• Zaprojektowany dla dokładności na poziomie zastosowań w ramach tolerancji budowlanych

Rzeczywiste przesunięcie lasera

• Niewielkie potencjalne przesunięcie przy przechyleniu pręta
• Drobne odchylenia zależne od:
  • Wysokości pręta
  • Stopnia nachylenia

W związku z tym istnieją niewielkie odchylenia, ale mieszczą się one w większości akceptowalnych tolerancji budowlanych (wysoka praktyczna dokładność).

POA 70 a tradycyjne metody pomiarowe

Najważniejsze wnioski

• Eliminuje potrzebę poziomowania
• Umożliwia szybsze wykonywanie pomiarów
• Poprawia użyteczność w rzeczywistych warunkach
• Utrzymuje dokładność w ramach tolerancji budowlanych
