POA 70: korzyści, zastosowania i wyjaśnienie dokładności

Nie jest wymagana skomplikowana konfiguracja: laser do wyznaczania punktów POA 70 to standardowy 2-punktowy laser pionujący firmy Hilti, który można zamocować na szczycie tyczki pryzmatycznej. Po zamocowaniu należy przykręcić pryzmat i można rozpocząć pracę. Nie trzeba wprowadzać żadnych zmian w oprogramowaniu ani sprzęcie — to rozwiązanie typu „podłącz i używaj”.

Najważniejsze korzyści

1. Wysoka dokładność dzięki ustawieniu pryzmatu względem lasera

• POA 70 wykorzystuje mechanizm pionujący do ustawienia środka pryzmatu względem zielonego punktu laserowego na podłożu lub suficie
• Zaprojektowany z myślą o spełnieniu wymagań dotyczących dokładności tyczenia (+/- 3 mm (~1/8") w kluczowych zastosowaniach)

2. Nie jest wymagane poziomowanie tyczki pryzmatycznej; szybsze tyczenie

• Eliminuje konieczność poziomowania za pomocą libelli lub ciągłej regulacji tyczki (rozwiązanie łatwe do wdrożenia)
• Upraszcza nawigację bezpośrednio do punktu
• Wysokość tyczki i jej pochylenie nie wpływają negatywnie na dokładność
  • Dlaczego: luneta wykonuje pomiar do środka pryzmatu, który znajduje się już dokładnie nad wahadłem samopoziomującego lasera Hilti. Wysokość i pochylenie tyczki nie wpływają na dokładność wahadła. Wystarczy upewnić się, że pochylenie nie przekracza widocznego zakresu lasera pionującego.

Zadania związane z tyczeniem można wykonywać 2–3 razy szybciej — nie ma potrzeby ciągłego sprawdzania libelli ani ponownej kalibracji tyczki.

3. Lepsza ergonomia i widoczność

• Umożliwia operatorom bardziej konsekwentną pracę w pozycji stojącej
• Ogranicza schylanie się, klękanie i zmianę pozycji
• Zmniejsza potrzebę ciągłego operowania rękami przy nogach poziomujących statywu do tyczki pryzmatycznej
• Zachowuje linię widzenia do tachimetru przy regulowanej wysokości

Mniejsze zmęczenie oraz szybsza i wygodniejsza praca.

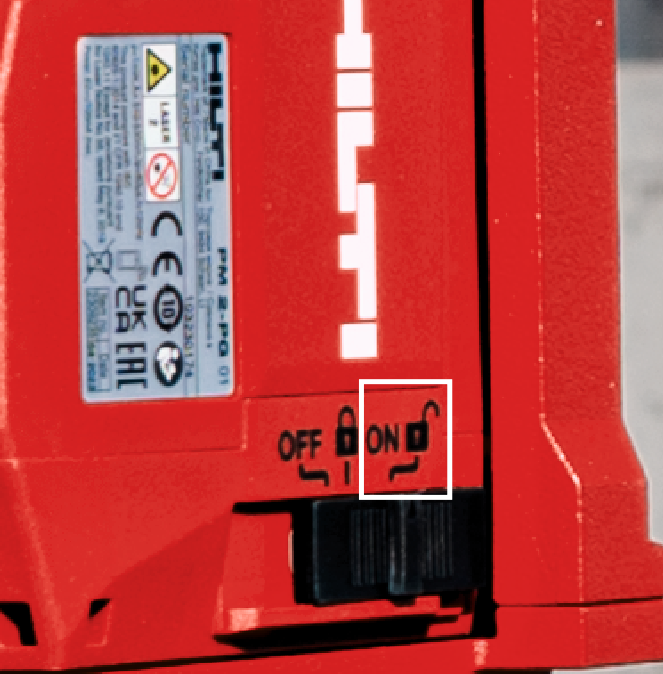

Ważna informacja dla użytkownika — POA 70 należy pozostawić w pozycji „Odblokowanej”

Wahadło lasera musi znajdować się w swobodnej, odblokowanej pozycji, aby wskazywać rzeczywisty punkt pionu pod pryzmatem. Jeśli POA 70 jest „zablokowany”, nie będzie wskazywać pionu.

Rzeczywiste zastosowania na placu budowy

Trudne warunki podłoża

• Żwir, ziemia lub trawa mogą utrudniać identyfikację punktu za pomocą tyczki pryzmatycznej
• Stabilizacja POA 70, a następnie identyfikacja dokładnego położenia lasera zapewniają dokładność i szybkość tyczenia

Montaż i regulacja palików

• Podczas wbijania palika (w celu wyznaczenia punktu lub wysokości) użytkownicy mogą:
  • Regulować położenie po każdym uderzeniu
  • Utrzymywać laser ustawiony względem środka palika

Zaznaczanie na krawędziach podniesionych płyt, szalunków i powierzchni

• Precyzyjne ustawienie tyczki pryzmatycznej na krawędziach lub podniesionych płytach jest trudne

Obszary z przeszkodami (zbrojenie, ciasne przestrzenie)

• Zagęszczenie prętów zbrojeniowych lub inne przeszkody mogą uniemożliwiać ustawienie tyczki

Zachowanie widoczności punktu

• W tradycyjnym przebiegu pracy punkt zostaje utracony po usunięciu tyczki

Jednoczesna wizualizacja punktów na podłożu i suficie

Dzięki otworowi przechodzącemu przez środek dolnej i górnej części POA 25 użytkownicy mogą oznaczyć punkt tyczenia na podłodze, jednocześnie łatwo sprawdzając jego pionowe ustawienie. Umożliwia to szybkie spojrzenie w górę i wizualizację miejsca, w którym punkt będzie rzutowany na sufit, lub identyfikację potencjalnych kolizji, takich jak kanały wentylacyjne, rury instalacji tryskaczowej lub inne przeszkody.

Uwagi dotyczące dokładności

POA 70 zapewnia bardzo skuteczny i dokładny wizualny punkt odniesienia do oznaczania punktów tyczenia. Chociaż laser znajduje się nieco powyżej środka pryzmatu, system został zaprojektowany tak, aby zachować dokładność w typowych tolerancjach budowlanych. W przypadku pochylenia tyczki mogą wystąpić niewielkie odchylenia. W przypadku punktów krytycznych, które wymagają maksymalnej precyzji, zaleca się weryfikację za pomocą standardowych metod pracy z pryzmatem.

Przykład ze środowiska testowego: przy wysokości 1,5 m, z uwzględnieniem przesunięcia pryzmatu względem wahadła lasera punktowego oraz potencjalnego pochylenia tyczki pryzmatycznej, stwierdzono odchylenie 3,7 mm (~1/8") przy niewielkim pochyleniu tyczki pryzmatycznej wynoszącym około 1,7°.

Jeśli POA 70 zostanie przechylony zbyt mocno, laser z wahadła przestanie być widoczny, co wymusi ponowne ustawienie tyczki pryzmatycznej. To dodatkowo zwiększa możliwość zachowania dokładności.

Więcej informacji poniżej:

Konstrukcja systemu

• POA 70 ustawia środek pryzmatu względem rzutowanego punktu laserowego za pomocą mechanizmu pionującego
• Zaprojektowany z myślą o dokładności na poziomie zastosowania, w ramach tolerancji budowlanych

Rzeczywiste przesunięcie lasera

• Niewielkie potencjalne przesunięcie w przypadku pochylenia tyczki
• Nieznaczne odchylenie zależne od:
  • Wysokości tyczki
  • Stopnia pochylenia

Dlatego występują niewielkie odchylenia, ale mieszczą się one w większości akceptowalnych tolerancji na placu budowy (wysoka dokładność praktyczna).

POA 70 a tradycyjne metody tyczenia

Najważniejszy wniosek

• Eliminuje konieczność poziomowania
• Umożliwia szybsze wykonywanie tyczenia
• Zwiększa użyteczność w rzeczywistych warunkach
• Zachowuje dokładność w ramach tolerancji budowlanych
