Lista kontrolna pierwszej konfiguracji tabletu PLC

Prawidłowe skonfigurowanie tabletu PLC przed rozpoczęciem pracy pomaga zapewnić właściwą konfigurację tabletu, aplikacji Hilti Construction Layout (HCL) oraz narzędzia do tyczenia zgodnie z organizacją pracy.

Skorzystaj z tej listy kontrolnej podczas konfigurowania nowego tabletu PLC lub przygotowywania tabletu dla nowego użytkownika.

Podłącz tablet, naciśnij przycisk zasilania i wykonaj poniższe czynności.

1. Wykonaj początkową konfigurację systemu Windows

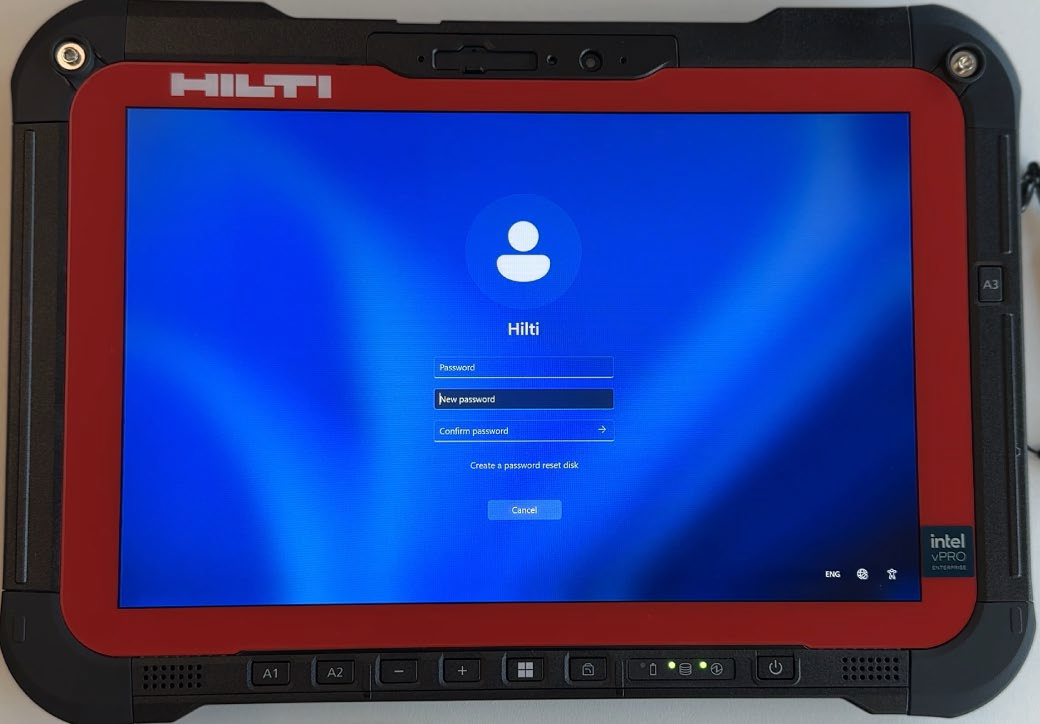

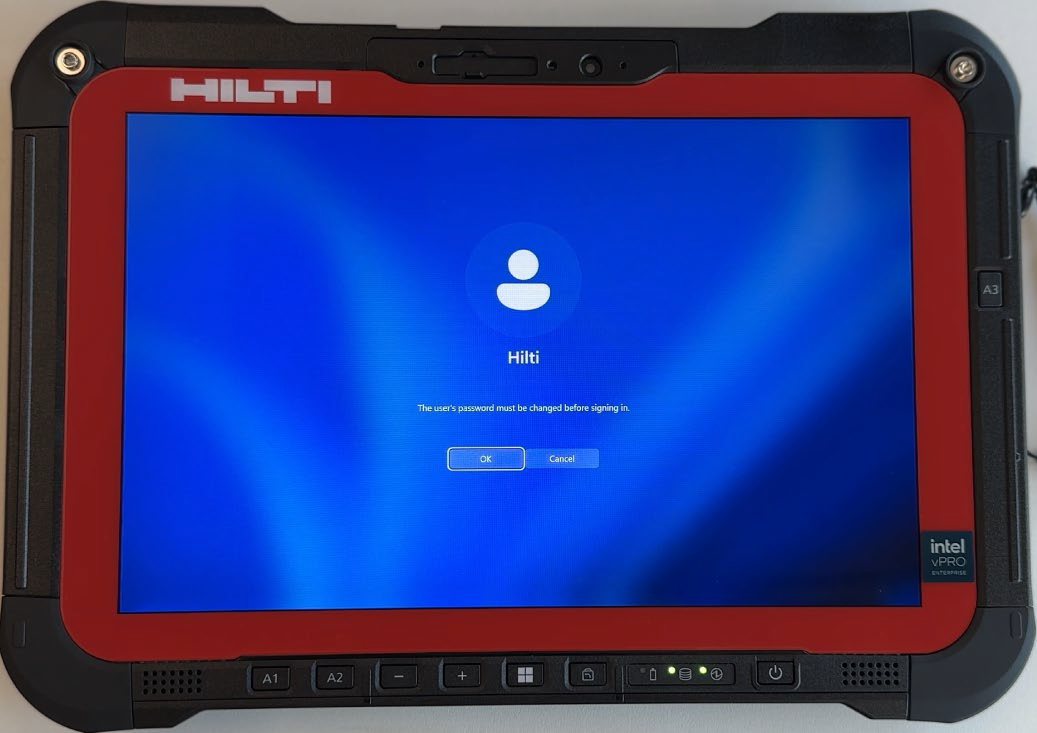

Utwórz hasło do systemu Windows

Tablety PLC wymagają ustawienia hasła systemu Windows przez użytkownika podczas pierwszego uruchomienia. Możliwe jest również pozostawienie hasła pustego, jednak wiąże się to z ryzykiem pobrania danych z tabletu bez wiedzy użytkownika.

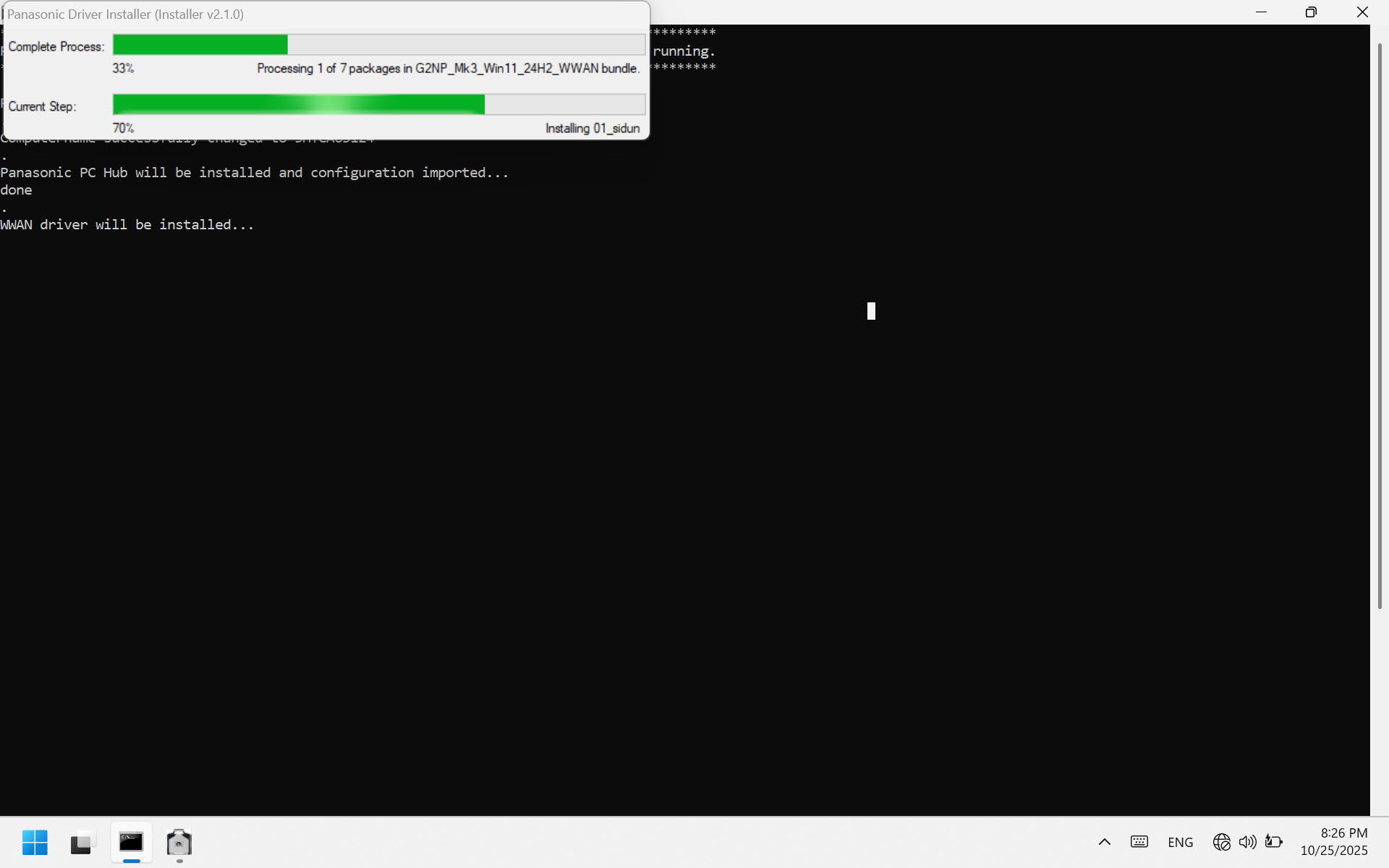

Zezwól na instalację sterowników Panasonic (automatycznie)

Może zostać automatycznie rozpoczęta instalacja sterowników Panasonic. Przed wykonaniem kolejnych czynności poczekaj na zakończenie tego procesu.

2. Zapoznaj się z ikonami na pulpicie

Na pulpicie będzie widocznych kilka automatycznie utworzonych ikon:

Hilti PSA 200 Monitor

Zignoruj tę aplikację w przypadku aplikacji Digital Layout. Aplikacja ta nie jest związana z użyciem tachimetru, lecz ze skanerem zbrojenia PS 300 i skanerem radarowym PS 1000 firmy Hilti.

Hilti Construction Layout

Jest to oprogramowanie HCL, które będzie potrzebne do obsługi tachimetru.

Panasonic PC Hub

To główne miejsce, w którym można aktualizować ogólne ustawienia tabletu. Więcej informacji można znaleźć w tym artykule.

3. Połącz tablet z siecią Wi-Fi i uruchom aktualizacje

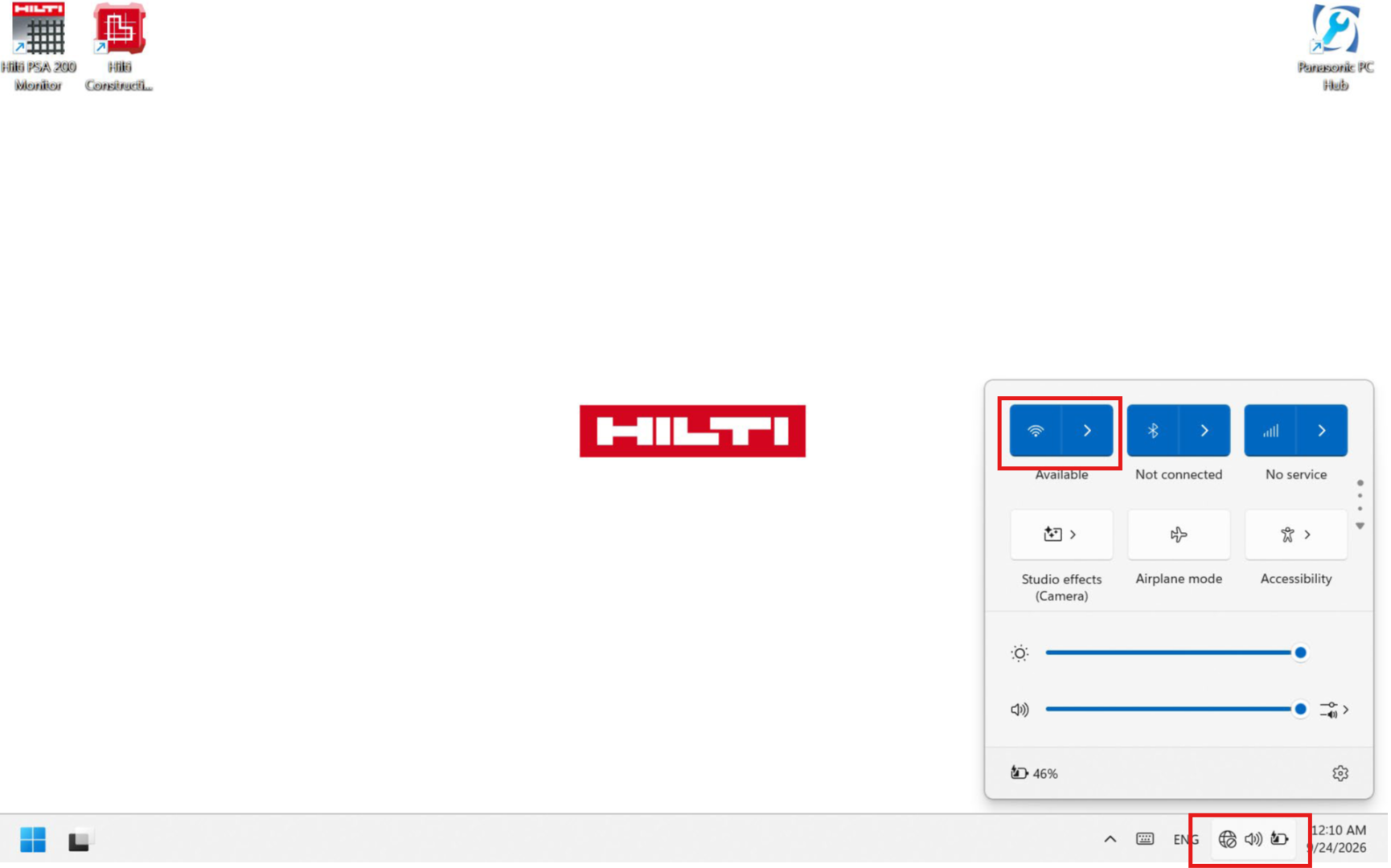

Aby zapewnić instalację wszystkich kolejnych aktualizacji, należy połączyć tablet ze źródłem sieci Wi-Fi.

Uruchom aktualizacje systemu Windows

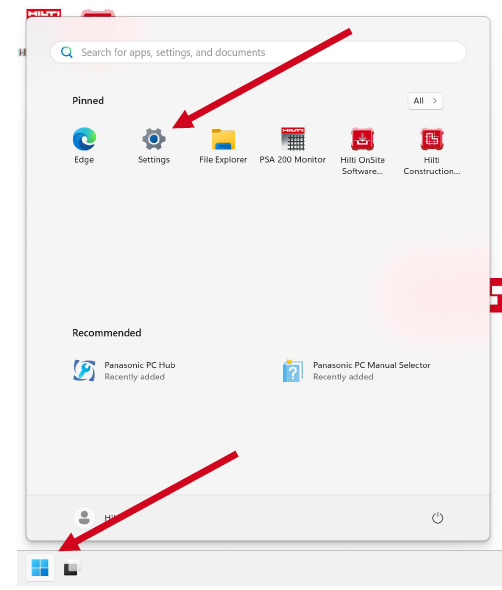

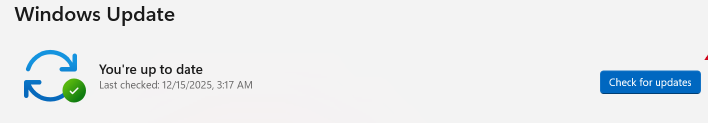

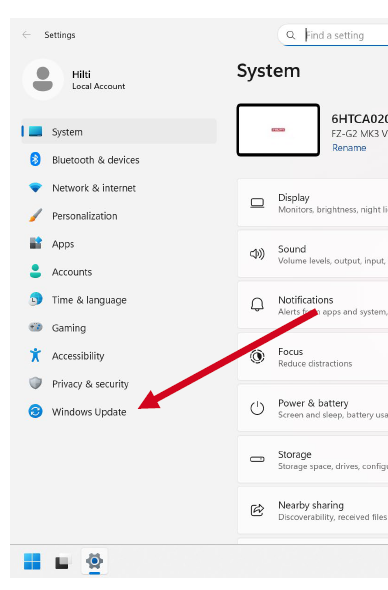

Jak wskazano na poniższych ekranach, przejdź do menu Start > Ustawienia > Windows Update >Sprawdź aktualizacje. Po połączeniu z siecią Wi-Fi uruchom te aktualizacje, po wyświetleniu monitu uruchom ponownie komputer i powtarzaj ten proces do czasu zainstalowania wszystkich aktualizacji.

Uwaga: Po początkowej konfiguracji aktualizacje systemu Windows będą pojawiać się rzadko, ale warto sprawdzać je, gdy tylko pozwala na to czas. Mogą być dostępne krytyczne aktualizacje sterowników, które zapewniają prawidłowe współdziałanie narzędzia, tabletu, Bluetooth i sieci Wi-Fi.

Uruchom aktualizacje Panasonic PC Hub

Otwórz teraz aplikację Panasonic PC Hub:

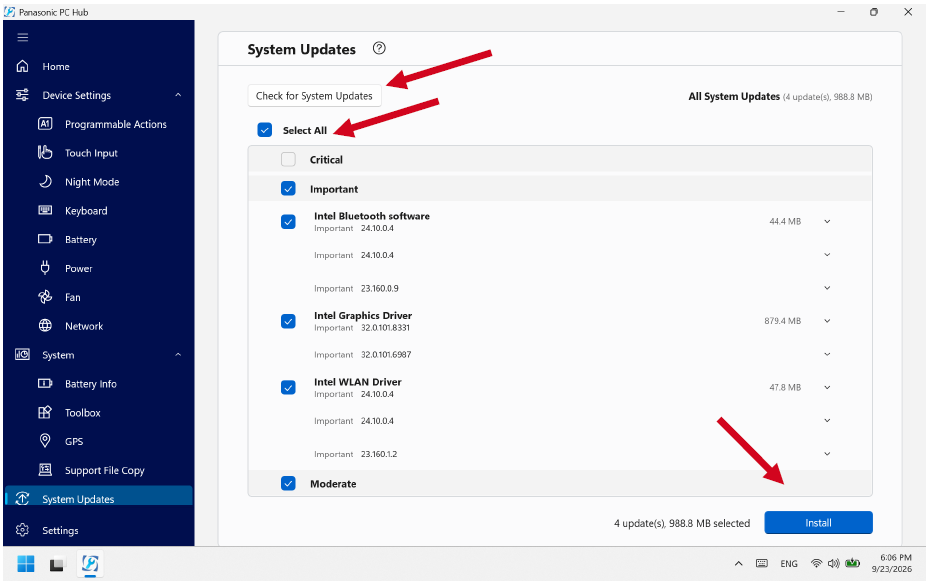

Przejdź do opcji Aktualizacje systemu > Sprawdź aktualizacje, wybierz opcję „zaznacz wszystko”, a następnie „zainstaluj”:

Te aktualizacje systemu sprawdzają, czy sterowniki i oprogramowanie firmy Panasonic właściwe dla tabletu są aktualne. Mogą one również mieć kluczowe znaczenie dla zapewnienia prawidłowego współdziałania narzędzia, tabletu, Bluetooth i sieci Wi-Fi.

Uruchom aktualizacje HCL

Otwórz teraz aplikację Hilti Construction Layout:

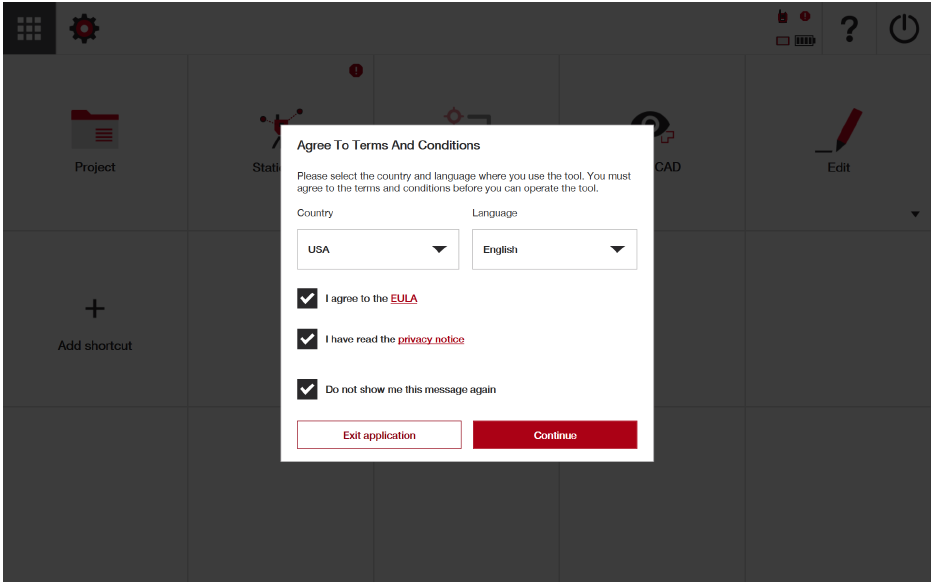

Po wyświetleniu monitu zaakceptuj warunki:

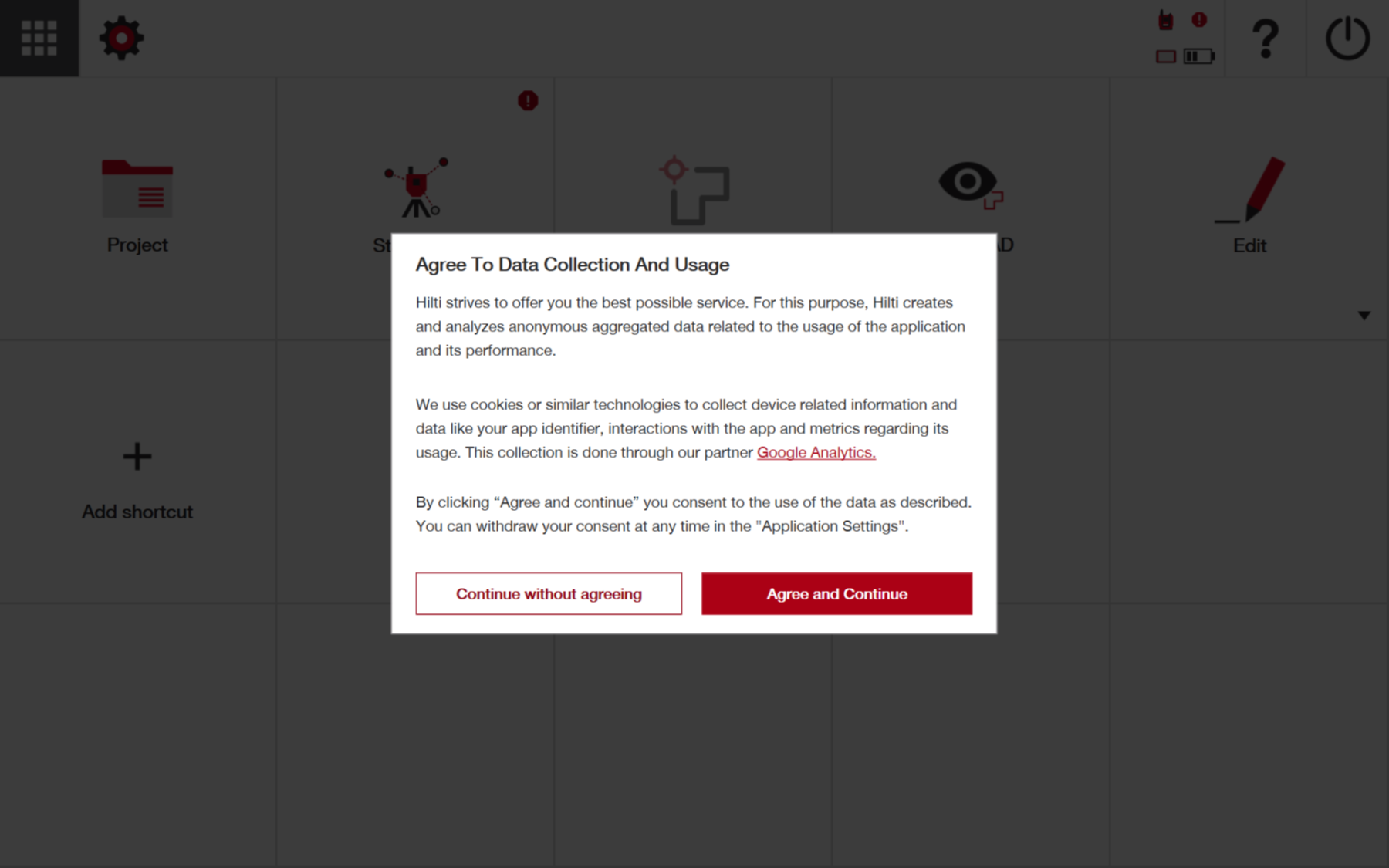

Po wyświetleniu monitu wybierz opcję dotyczącą gromadzenia danych:

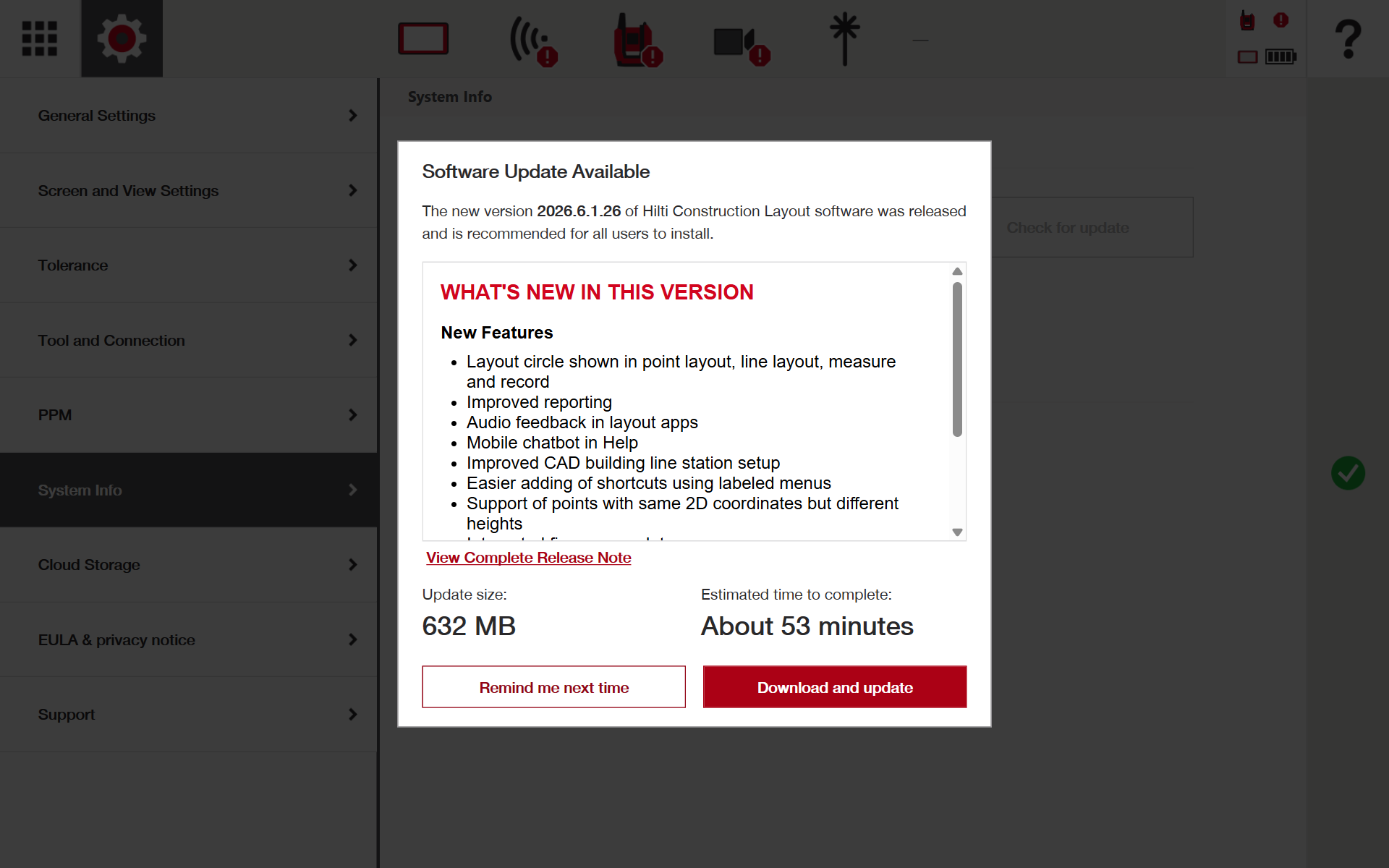

Przejdź do opcji Ustawienia > Informacje o systemie > Sprawdź aktualizacje i po wyświetleniu monitu wybierz opcję „Pobierz i zaktualizuj”:

Ten artykuł zawiera szczegółowe informacje o tym, jak sprawdzić, czy wszystkie aktualizacje oprogramowania i oprogramowania układowego narzędzia zostały zainstalowane.

4. Dostosuj ustawienia HCL

Ustawienia HCL można w pełni dostosować do własnych potrzeb. Informacje na temat dostępnych ustawień można znaleźć w tym artykule.

Najważniejszym ustawieniem na tym początkowym etapie będzie jednak wybranie właściwego narzędzia (lub jednostki głowicy), które będzie używane z tabletem, oraz przygotowanie prawidłowych ustawień PPM (ciśnienie powietrza i temperatura).

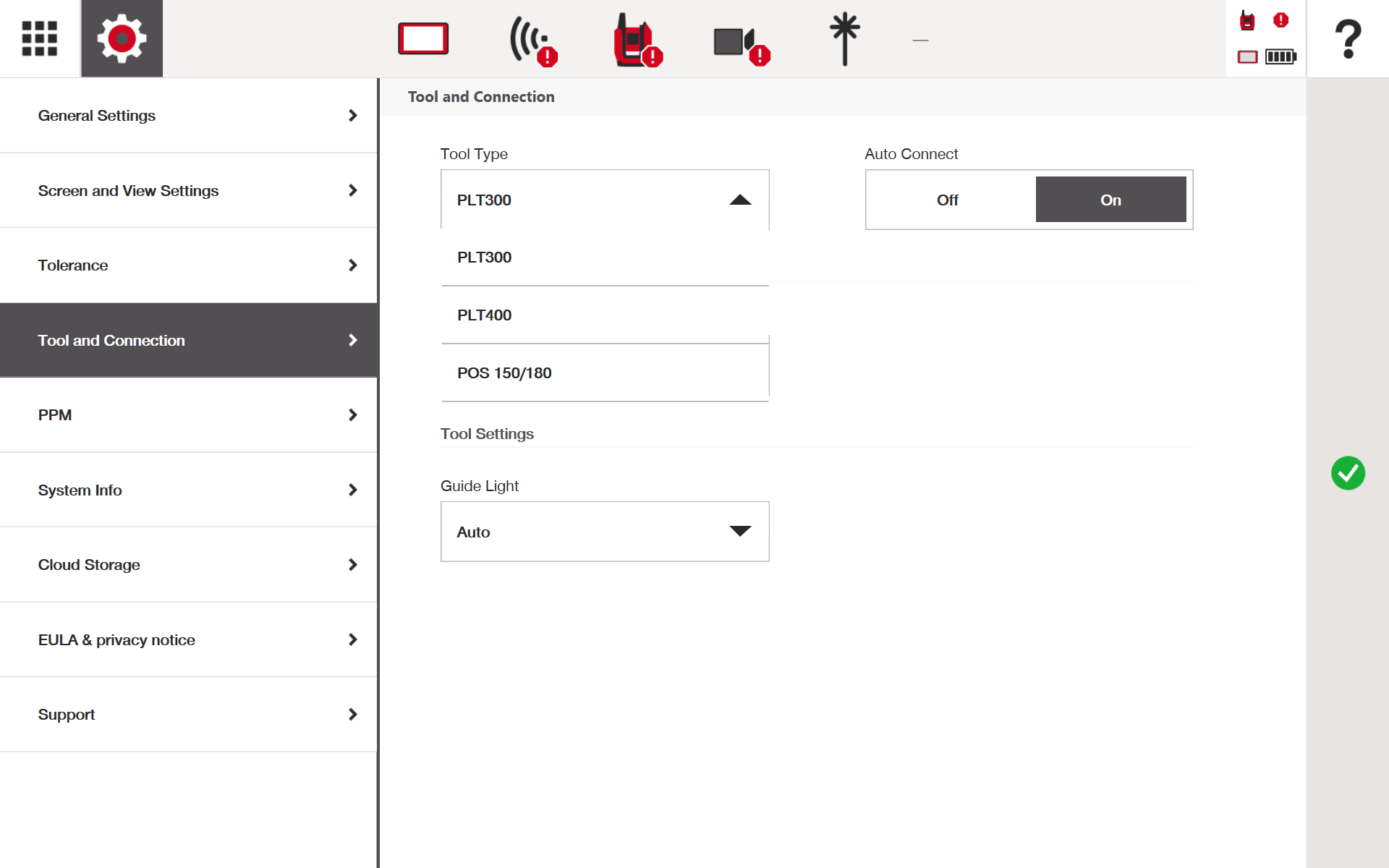

Przejdź do opcji Ustawienia > Narzędzie i połączenie > Typ narzędzia i wybierz narzędzie, które będzie używane z tabletem.

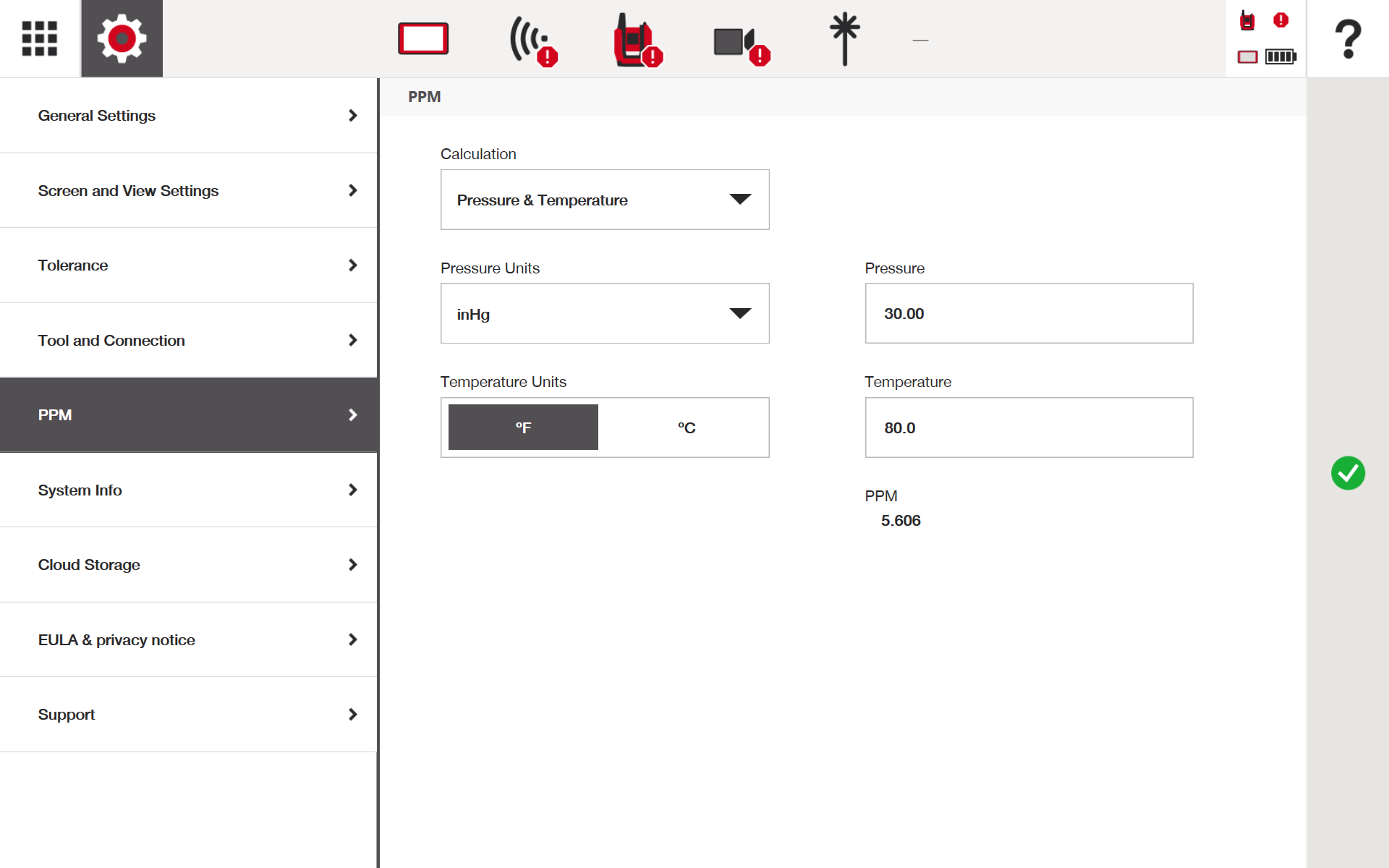

Przejdź do opcji Ustawienia > PPM i ustaw jednostki ciśnienia oraz temperatury zgodnie z własnymi preferencjami (Fahrenheit / Celsjusz itd.). Ustawienia te zostaną dostosowane po rozpoczęciu korzystania z narzędzia na miejscu budowy. Więcej informacji na temat PPM można znaleźć w tym artykule.

5. Skonfiguruj „Programowalne działania” lub „Przyciski skrótów”

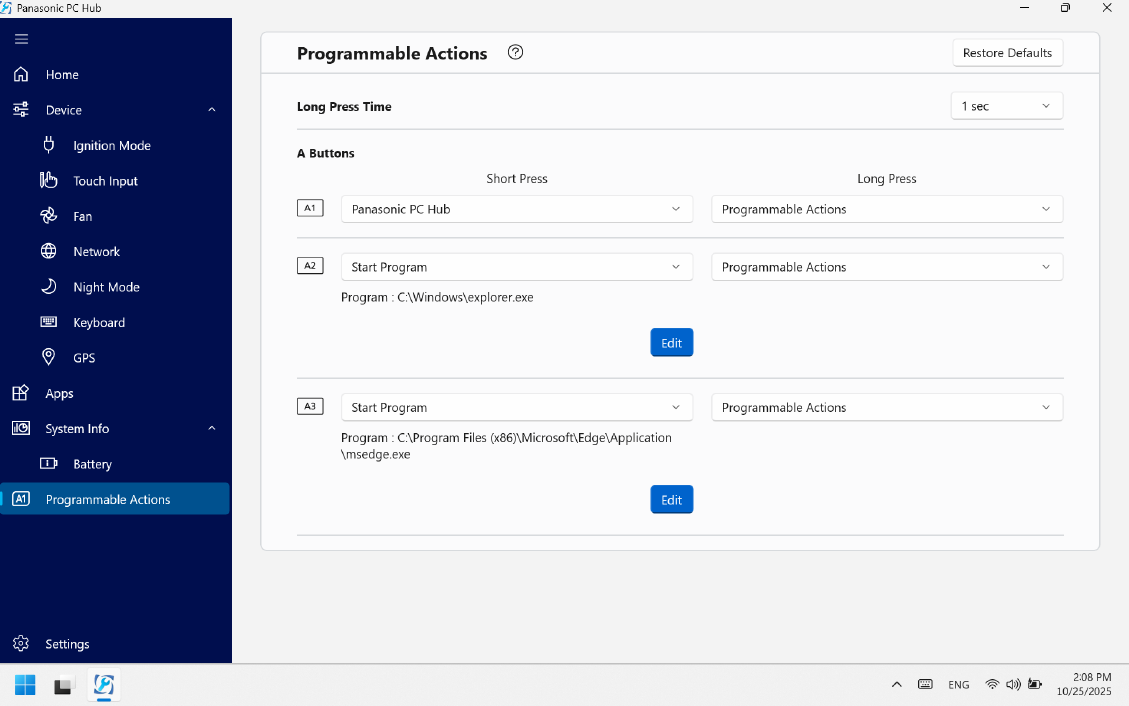

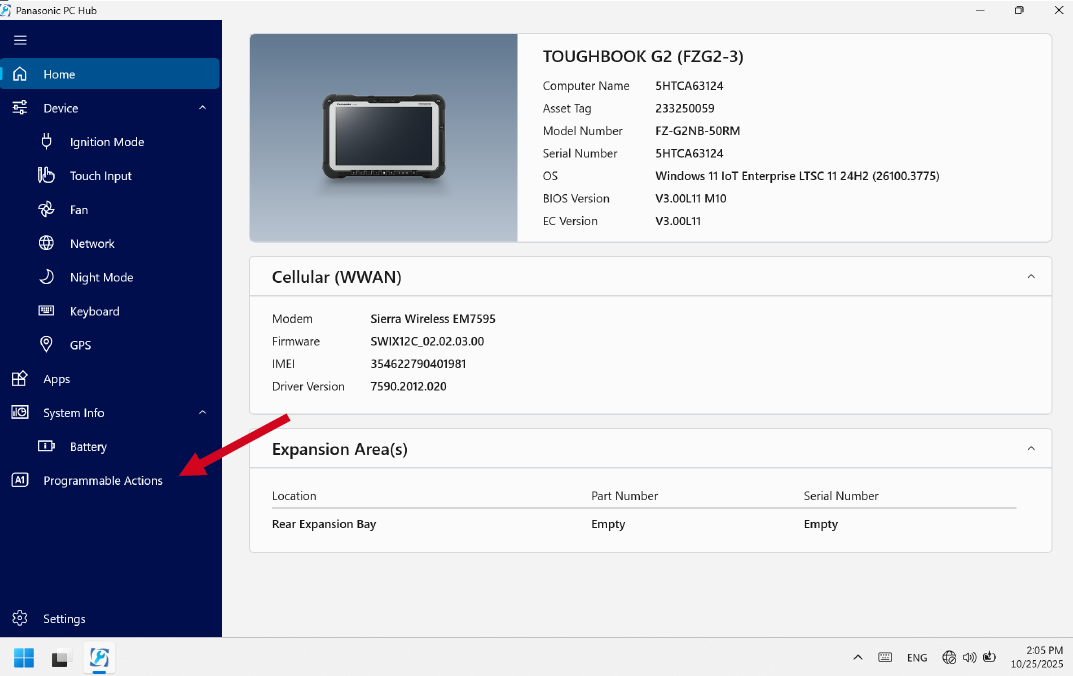

Otwórz ponownie aplikację Panasonic PC Hub i przejdź do opcji „Programowalne działania”.

Przyciski skrótów na tablecie (A1, A2 i A3) można dostosować do własnych potrzeb (patrz poniżej). Więcej informacji można znaleźć w tym artykule. Na tym etapie można zmienić opcję krótkiego lub długiego naciśnięcia na „Wyłącz wyświetlacz”.

6. Dostosuj ustawienia „Wprowadzania dotykowego” w aplikacji Panasonic PC Hub

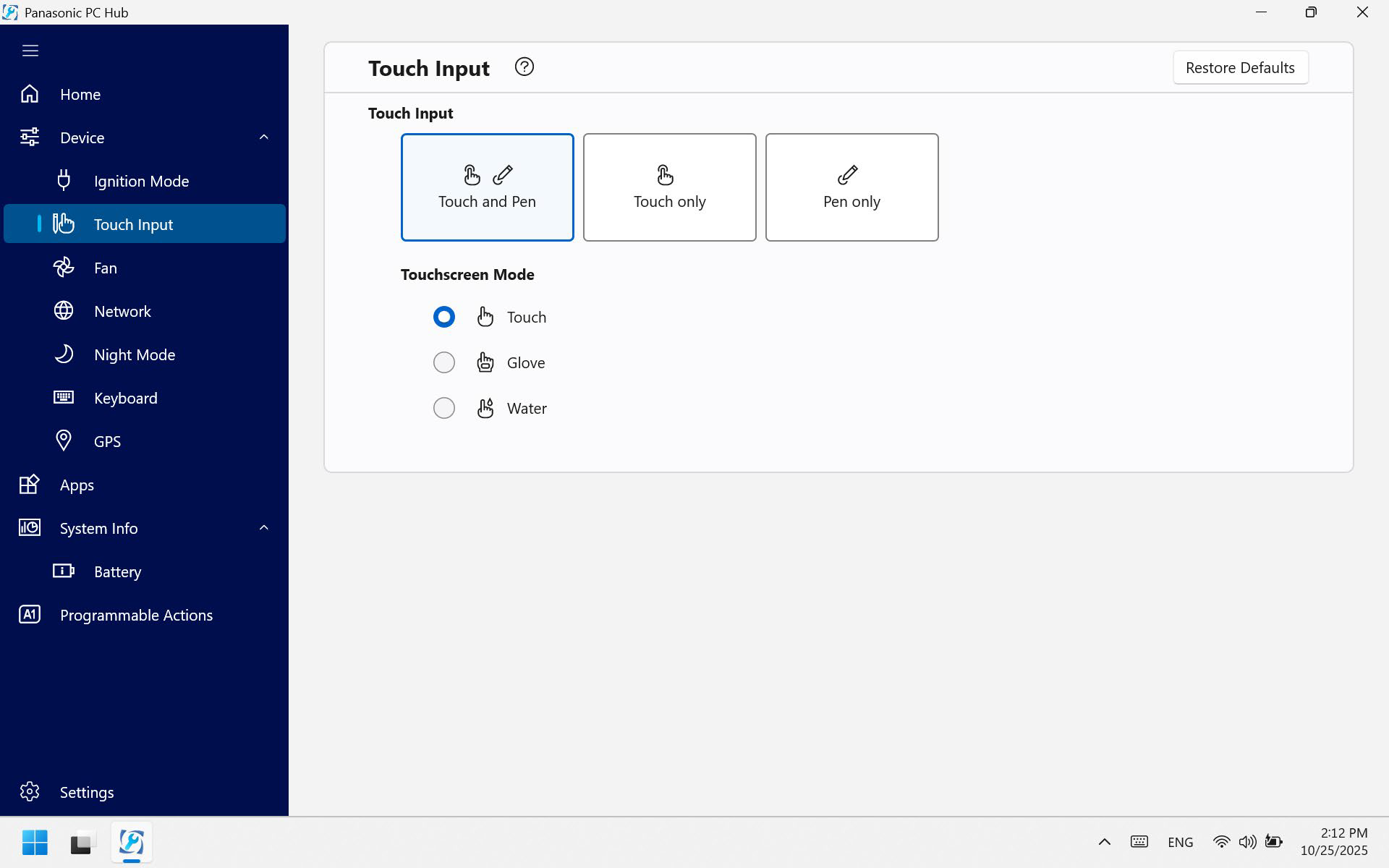

Ta sekcja umożliwia dostosowanie sposobu obsługi tabletu do własnych preferencji i warunków pracy. Więcej informacji można znaleźć w tym artykule, jednak zaleca się zmianę ustawienia z „dotyk” na „rękawiczki” lub „woda” w przypadku korzystania z rękawic roboczych albo pracy w wilgotnych warunkach:

7. Zamontuj pióro i smycz

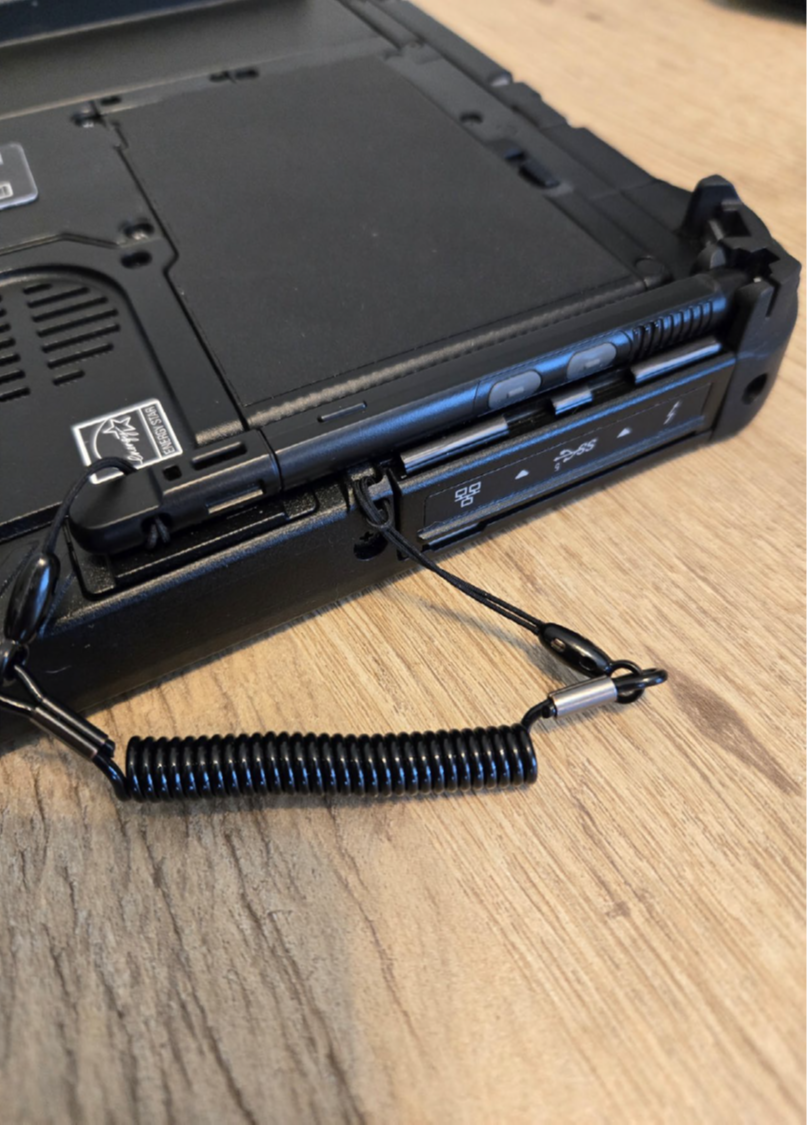

Do tabletu dołączone są pióro i smycz. Aby je zamontować, przymocuj jeden koniec smyczy do ben, a drugi do gniazda smyczy w tablecie. Ben zatrzaśnie się następnie wzdłuż boku tabletu:

8. Ustaw datę i godzinę

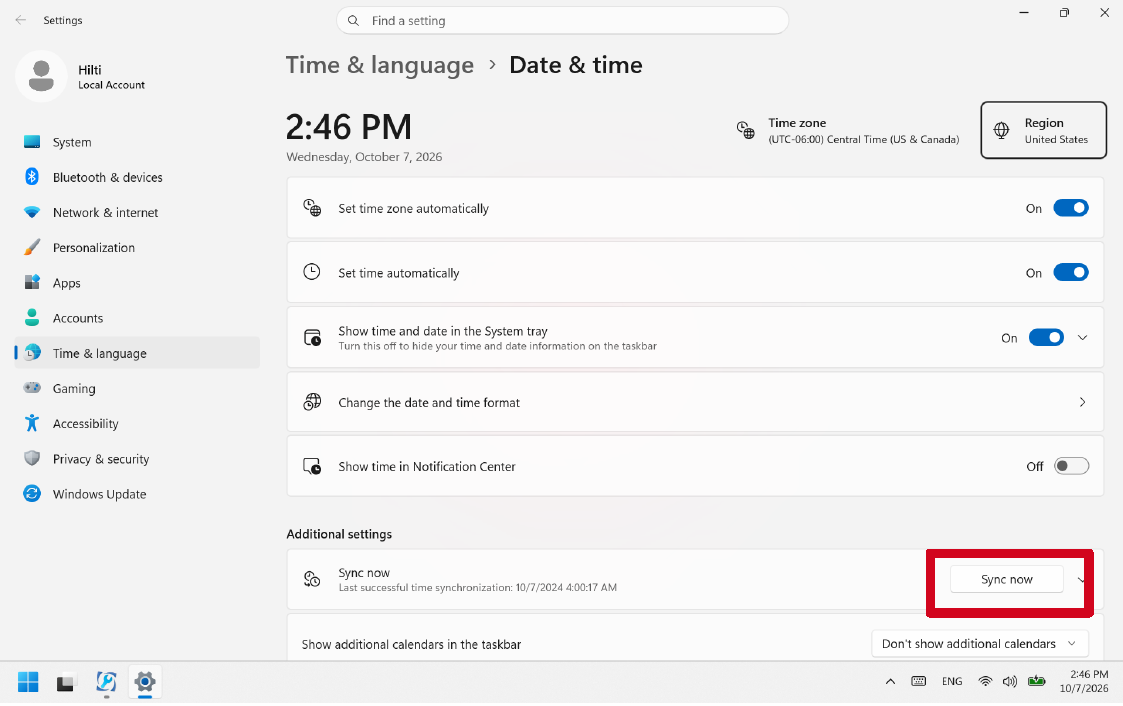

Tablet powinien mieć ustawioną prawidłową datę i godzinę, aby projekty i informacje w aplikacji HCL były prawidłowo oznaczane znacznikami czasu. Po połączeniu z internetem przejdź do ustawień daty i godziny i wykonaj „synchronizację” z lokalizacją. Przed przejściem dalej sprawdź, czy ustawienia są prawidłowe.

9. Zapoznaj się z odpowiednimi akcesoriami

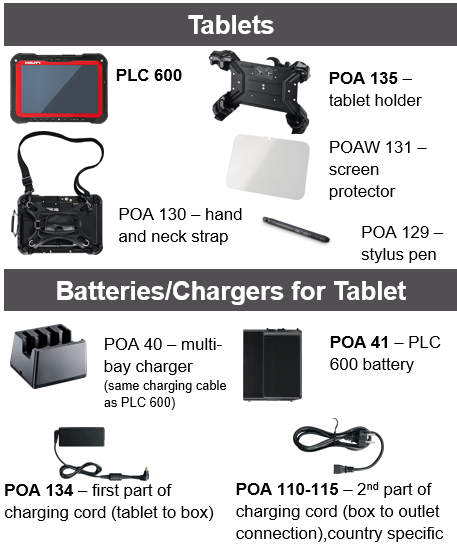

Więcej ogólnych informacji na temat akcesoriów można znaleźć w tym artykule. W tej sekcji należy zwrócić uwagę, że firma Panasonic oferuje dodatkowe baterie do tabletu (POA 41) oraz ładowarkę wielogniazdową (POA 40), które mogą zwiększyć wydajność pracy i ograniczyć przestoje.

Dodatkowe akcesoria przedstawiono na poniższym zrzucie ekranu:

10. Jeśli potrzebujesz pomocy

Pamiętaj, że dostępne są różne opcje uzyskania pomocy. Więcej informacji można znaleźć w tym artykule.
