Como conectar a ferramenta a um prisma ou alvo?

Um artigo detalhado sobre como usar a visualização da câmera está disponível aqui.

Como conectar - Demonstração

Como posso usar o software HCL para encontrar meus prismas e alvos?

A função da câmera permitirá que você procure seus prismas e alvos. Se você estiver usando Bluetooth (também definido como “rádio”), não poderá obter um feed de vídeo, mas as funções de giro da ferramenta e busca de prisma permanecerão.

Usando a câmera para encontrar prismas e alvos:

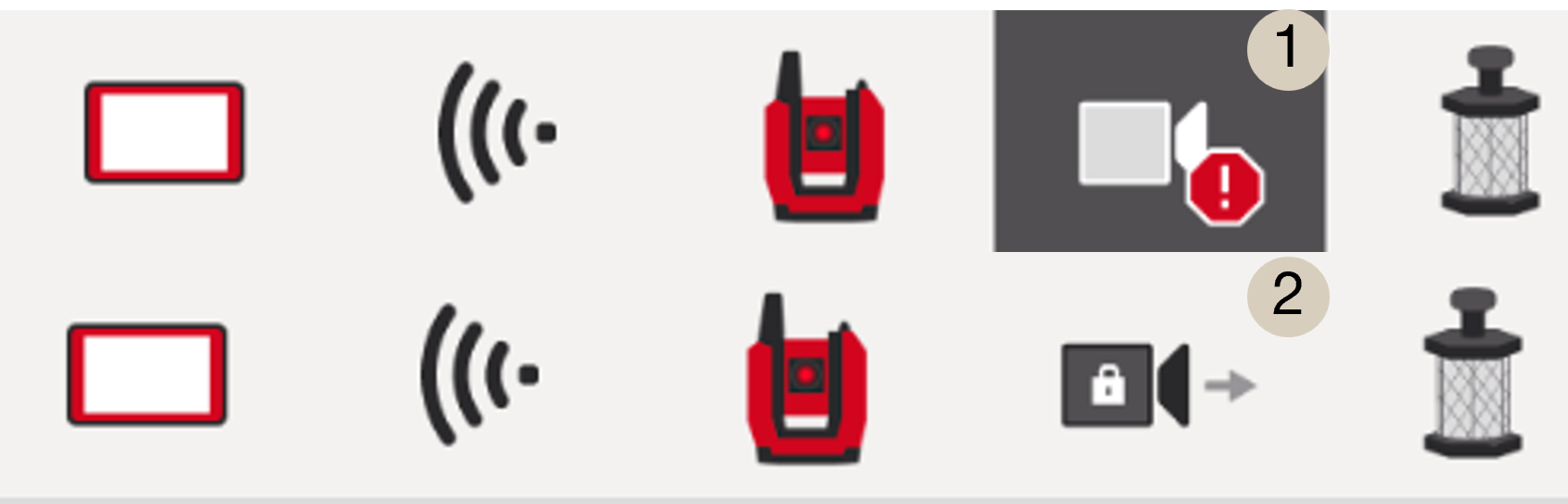

Uma vez que sua ferramenta esteja conectada ao software HCL, abrir o aplicativo da câmera é tão simples quanto pressionar o ícone da câmera no menu superior. Você verá um ponto de exclamação vermelho (1) se não estiver travado em um prisma ou alvo, ou verá um ícone de cadeado (2) se estiver travado em um prisma ou alvo.

Observe que, ao usar apenas o laser sem travamento no prisma, ele sempre terá o ícone de cadeado, indicando que está pronto para medir.

O que os vários ícones fazem dentro do modo câmera?

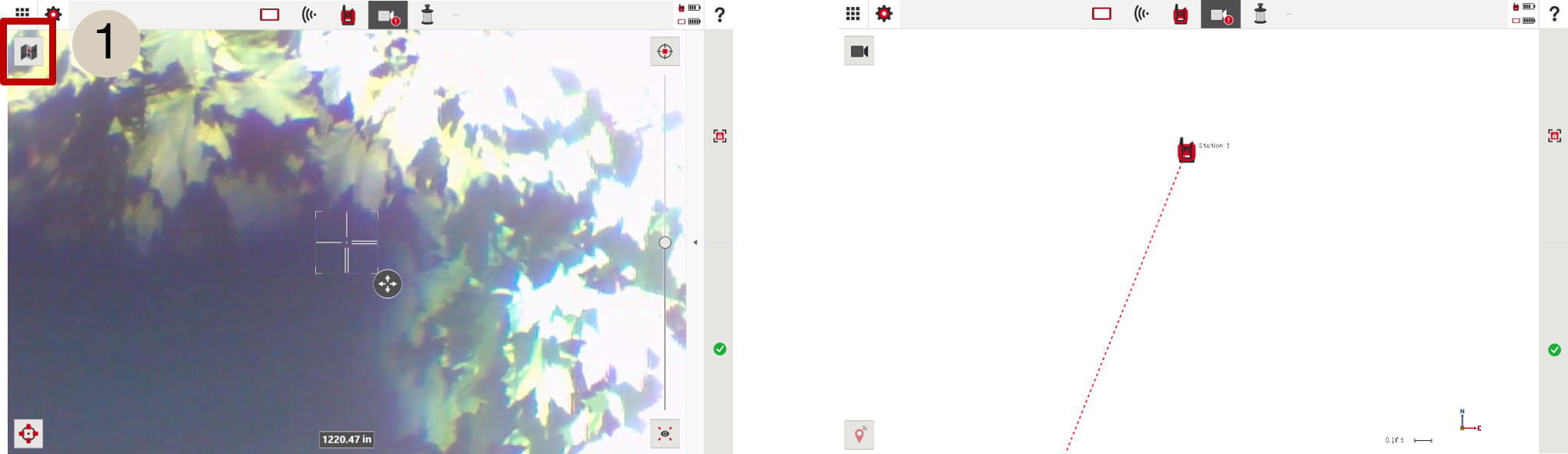

1. Veja sua visualização CAD. Se você já estiver posicionado, também verá uma linha vermelha pontilhada indicando a direção que sua unidade está olhando, para referência.

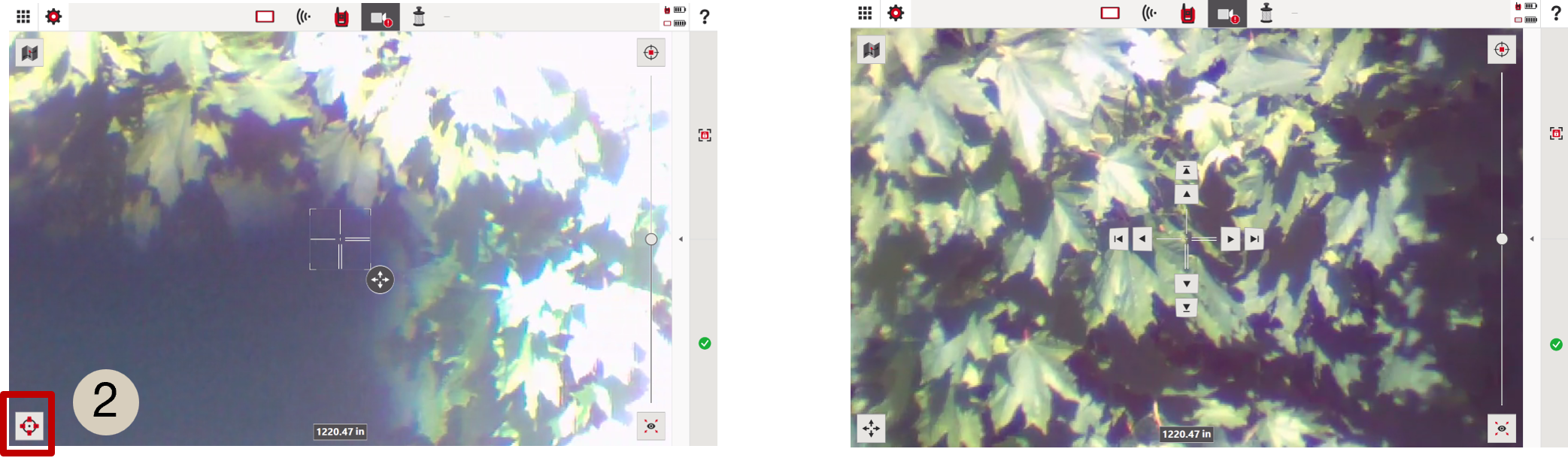

2. Opção joystick para alinhamento de precisão. Setas com linhas finais movem-se um pouco mais longe do que aquelas que não têm linhas finais.

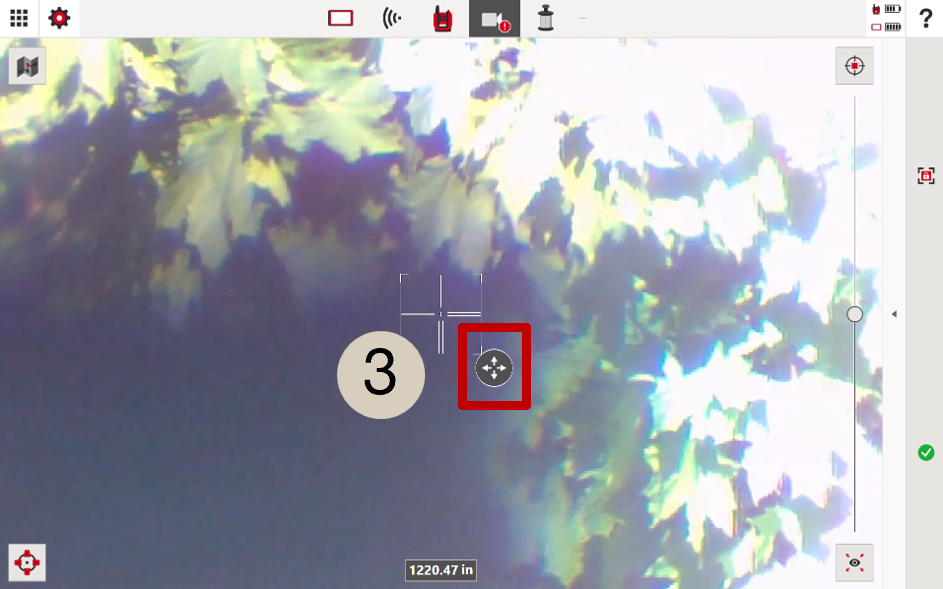

3. Opção de “mira inteligente” de arrastar e puxar. Arraste este ícone para o local de sua escolha e a estação total se alinhará ao local para onde você o levar.

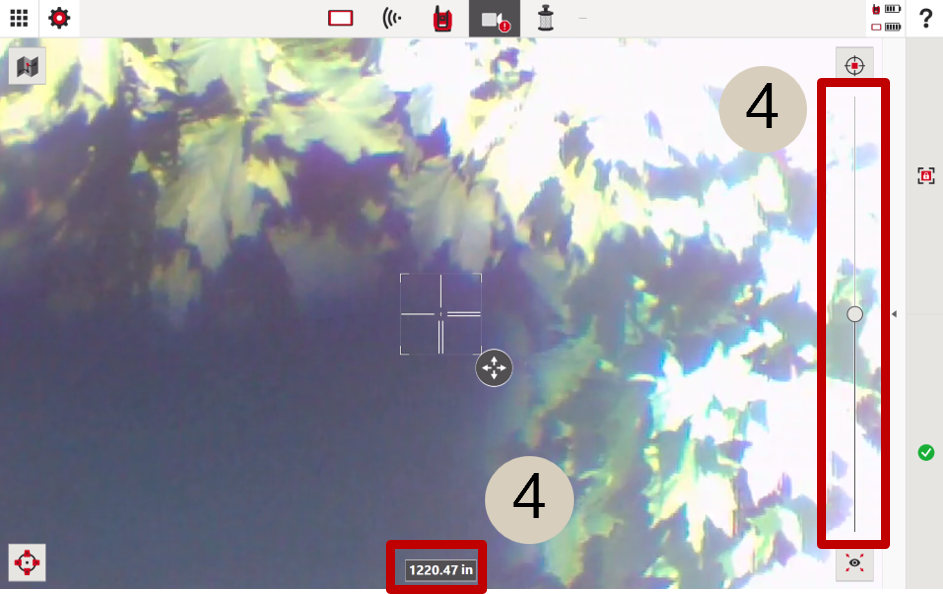

4. Distância de foco e barra lateral de foco manual. O número da distância de foco permite que você ajuste manualmente a distância que precisa para focar a câmera em incrementos muito pequenos, enquanto a barra de foco permite que você arraste seu foco mais rapidamente para o local desejado.

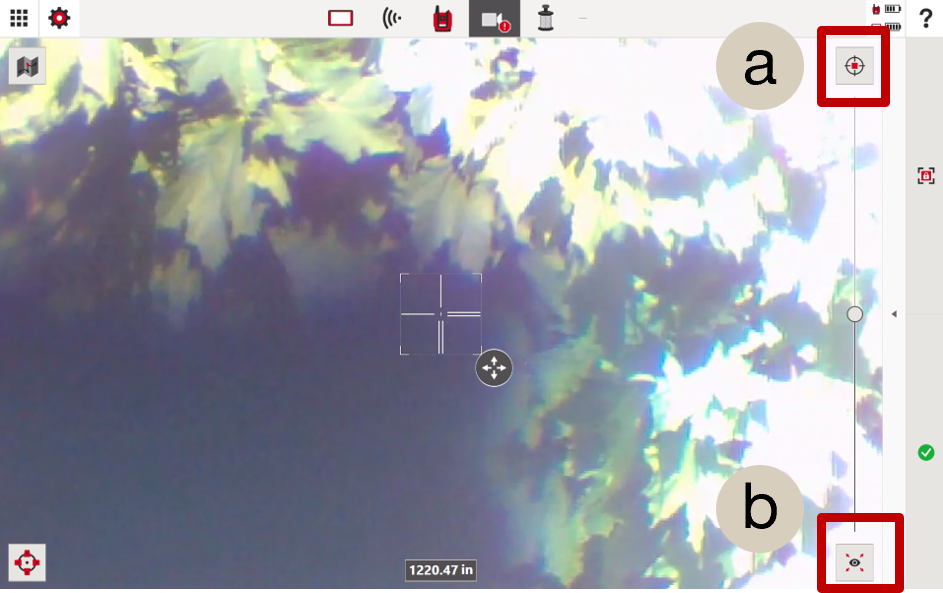

Use o botão de foco automático (a) ou o botão de zoom para extensão (b) como ícones auxiliares adicionais para descobrir/travar o prisma ou alvo que você está procurando.

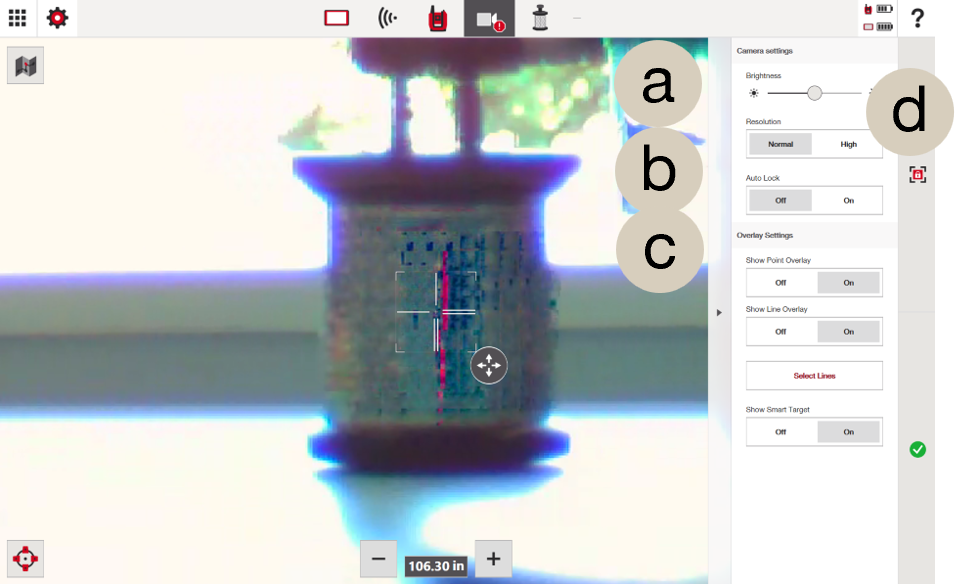

5. Abra o menu da barra lateral para ajustar o brilho (a), ajustar a resolução da imagem (b) e ativar o travamento automático (c). Observe que o travamento automático significa que a ferramenta travará no prisma sem que você precise pressionar o ícone “busca de prisma” (d) se ele estiver dentro da janela da câmera. Independentemente de o travamento automático estar ligado ou desligado, o ícone “busca de prisma” pode sempre ser usado como uma opção para encontrar o prisma se ele estiver dentro da janela.

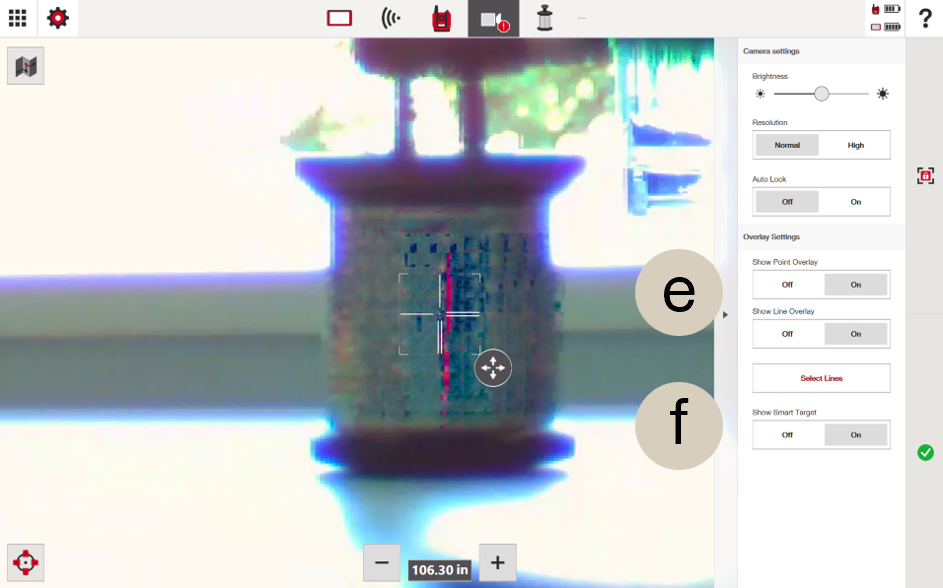

Além disso, ative sobreposições de pontos e linhas do seu arquivo CAD para uma visão aumentada (e), e selecione as linhas específicas que você precisa ver sobrepostas na sua visualização da câmera. A opção “Mostrar Mira Inteligente” (f) simplesmente liga ou desliga a opção de mira inteligente do ponto 3.

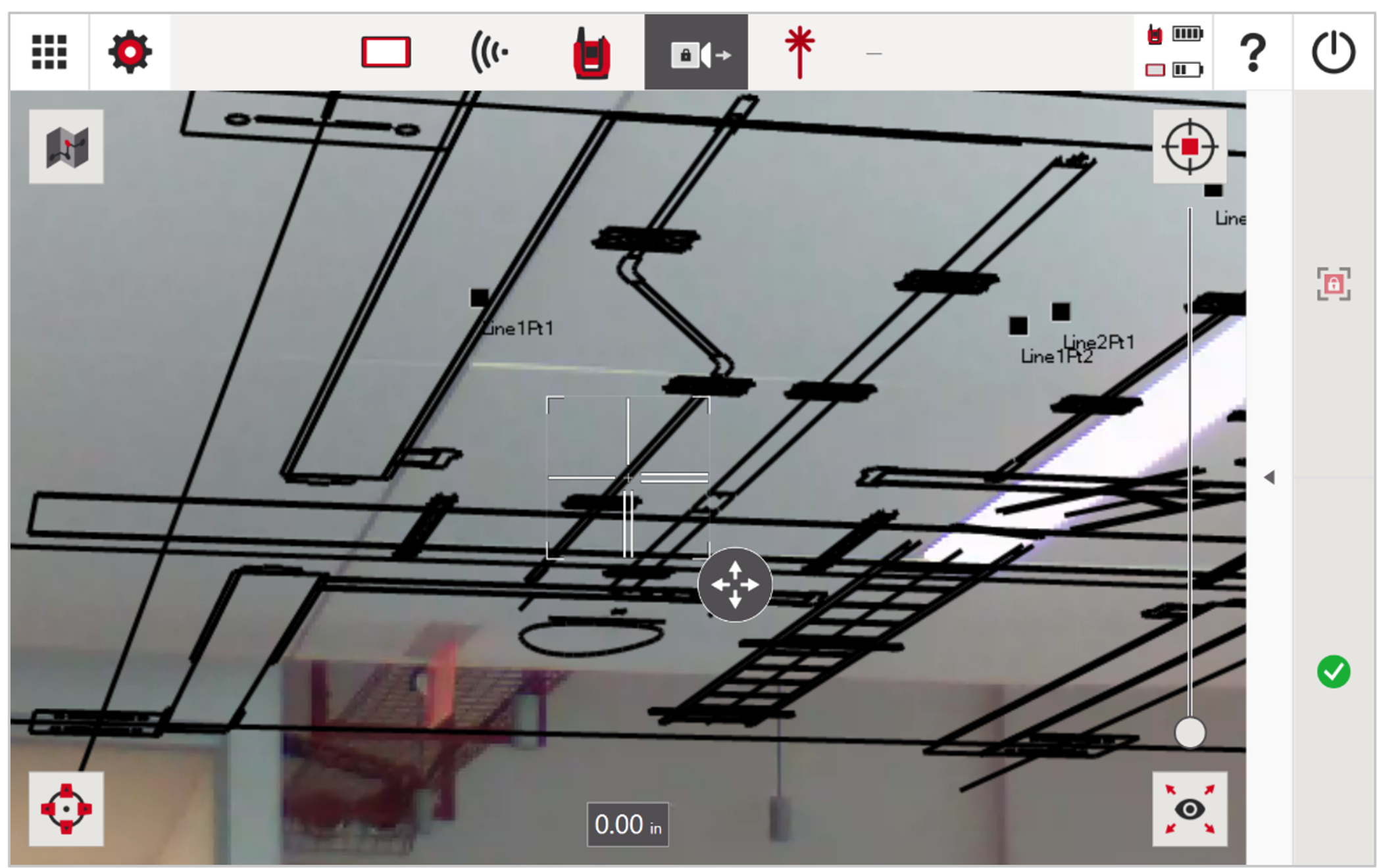

Abaixo está como a sobreposição pode parecer com pontos e linhas sobrepostos:

A ferramenta pode travar acidentalmente em algo que não seja um prisma?

Sim. Embora não deva ser frequente, coletes refletivos e vidro podem interferir na conexão com o prisma. Por favor, esteja atento a isso enquanto procura seus alvos, garantindo que você esteja olhando e conectando-se aos seus alvos reais.
