Linha Ausente - Como Usar

Use a "Linha Ausente" como uma fita métrica ao vivo, fornecendo informações de altura, inclinação e distância

1. Abra Seu Projeto: Comece abrindo qualquer projeto no seu tablet.

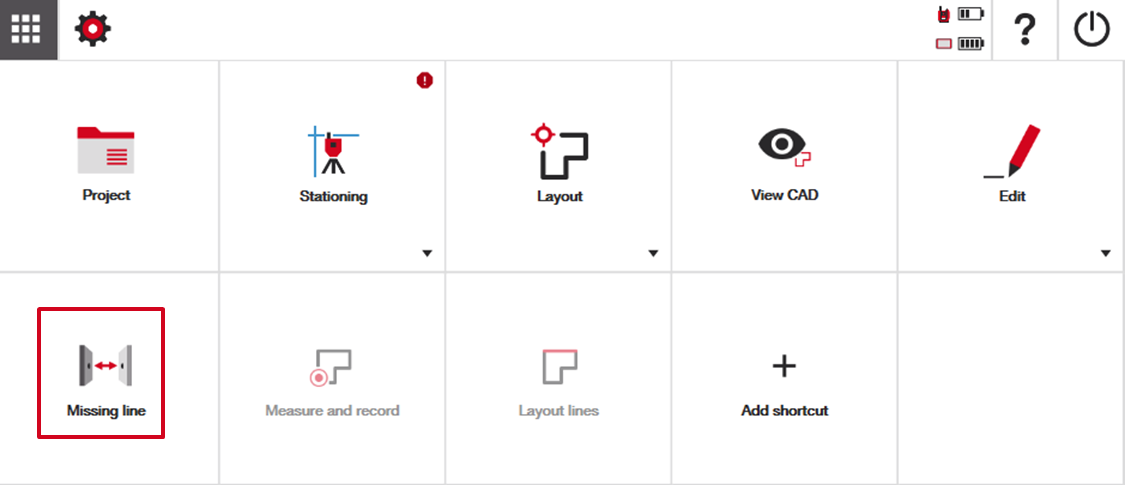

2. Selecione "Linha Ausente": Você pode encontrar "Linha Ausente" no menu da tela inicial ou no menu lateral dentro da sua visualização CAD.
3. Meça os Valores: O aplicativo usa os valores medidos entre locais, então você não precisa se preocupar com as coordenadas da estação ou ponto.

Você está pronto para usar o recurso "Linha Ausente".

Um vídeo útil sobre o aplicativo pode ser encontrado abaixo:

Esclareça o que você está medindo

Antes de começar novamente, reconheça que você vai medir a distância, ângulo, inclinação e altura entre dois pontos. Encontre o primeiro ponto do qual você gostaria de medir e, quando estiver pronto, pressione o botão vermelho de medição.

Uma vez medido, seu instrumento fornecerá uma “leitura ao vivo” dos dados de medição a partir desse ponto. Por exemplo, se você mediu seu primeiro ponto com um prisma, conforme o instrumento segue o prisma enquanto você se move, ele começará automaticamente a informar os dados dimensionais sobre as medições do seu local de volta ao ponto inicial original.

Para “fixar” o segundo ponto para este aplicativo, basta pressionar o botão vermelho de medição novamente. Pressione o sinal de confirmação verde ou o botão de voltar para reiniciar o aplicativo.

Entendendo os Dados

Abrindo o menu na tela à direita, você notará que as informações de medição estão em branco antes de começar, mas após medir seu primeiro ponto, os dados serão preenchidos.

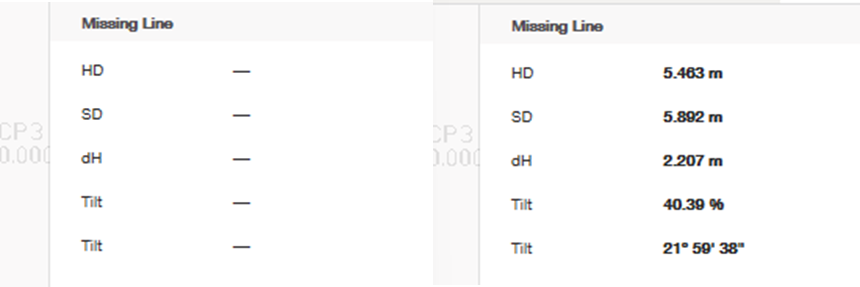

No exemplo abaixo, a distância do nosso primeiro ponto medido até o segundo ponto é uma distância horizontal (HD) de 5,463m, uma distância inclinada (SD) de 5,892m, e uma diferença de altura (dH) de 2,207m). Observe que a HD é a distância horizontal exata entre os dois pontos, sem levar em conta a diferença de altura. A SD, ou distância inclinada, é o dado que incorpora a distância diagonal entre os dois pontos, considerando a diferença de altura entre eles.

Os dados de “inclinação” descrevem o ângulo de inclinação do primeiro ponto até o segundo ponto. Você verá essa inclinação descrita tanto em formato percentual quanto em graus.
