Layout de Linha – Como Usar

Demonstração do Layout de Linha

O Propósito do Layout de Linha

Para usar o “Layout de Linha”, você primeiro precisa estar posicionado (ou seja, a ferramenta precisa saber as coordenadas onde está localizada no seu canteiro de obras). Por favor, certifique-se de posicionar sua ferramenta antes de tentar usar o “Layout de Linha.”

O Layout de Linha permite que você marque linhas, tipicamente a partir do seu arquivo CAD. Você também pode criar linhas manualmente no aplicativo. É especialmente útil para formas complexas, como curvas, arcos, círculos e linhas onduladas—não apenas linhas retas.

Aqui está um bom vídeo para ajudar a guiá-lo pelo aplicativo:

Selecione o Aplicativo no Menu

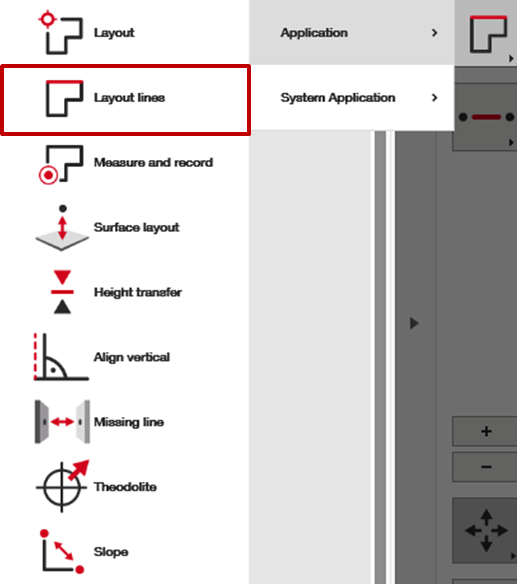

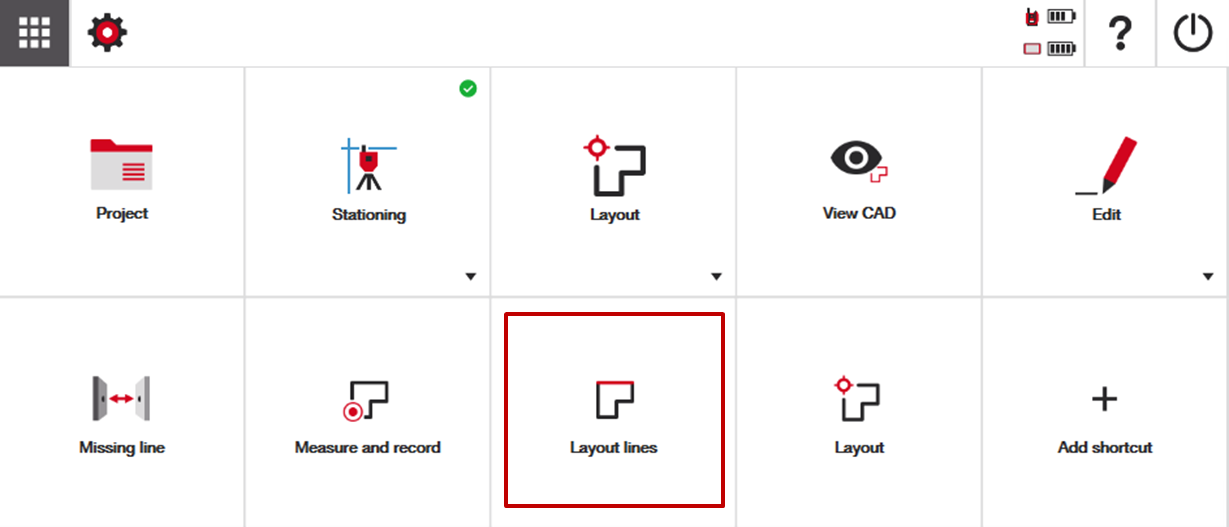

Quando estiver pronto para realizar o layout de pontos, encontre o aplicativo na tela inicial ou no menu lateral na visualização CAD do seu projeto.

Selecione ou Crie a Linha que Deseja Medir

Selecionando uma Linha

Ao usar o Layout de Linha, normalmente você fará referência a uma linha do seu arquivo CAD. Basta abrir o aplicativo, selecionar a linha que deseja e ir para a aba “Medir” à direita para começar a trabalhar a partir dessa linha.

Toque na linha novamente para definir um novo ponto inicial (0,0). Isso afeta como o aplicativo mede os deslocamentos ao longo da linha—é fundamental saber onde está seu ponto inicial e para onde a linha está direcionada para que você leia suas medidas corretamente.

Criando uma Linha

Se a linha que você precisa ainda não estiver no arquivo CAD, você pode criá-la na aba “Criar” no menu à direita. Você também pode usar as ferramentas de desenho do HCL para adicionar linhas permanentes diretamente no arquivo CAD previamente.

Para fazer uma linha de layout temporária, o HCL oferece três opções:

Linha a partir de 2 Pontos: Escolha dois pontos CAD existentes para formar uma linha reta. (Certifique-se de que os pontos foram criados primeiro).

Arco a partir de 3 Pontos: Selecione quaisquer três pontos. Se matematicamente possível, o aplicativo desenha um arco circular perfeito passando por eles.
Arco a partir de 2 Pontos + Raio: Selecione dois pontos e insira um raio. Se matematicamente possível, o aplicativo cria um arco circular perfeito que corresponde a esses dados.

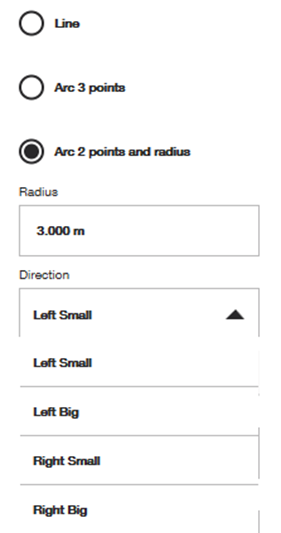

Ao criar um arco usando 2 pontos e um raio, você também precisa escolher qual seção do círculo o arco deve seguir.

Exemplos:

“Direita, grande” = arco maior no lado direito do círculo
“Esquerda, pequeno” = arco menor no lado esquerdo do círculo (veja a captura de tela abaixo) O aplicativo calculará o arco correto com base nas suas escolhas e o desenhará com precisão no arquivo CAD

A Ordem dos Pontos Importa (Dica Rápida)

Ao criar uma linha, o primeiro ponto que você selecionar se torna o ponto inicial (0,0) da sua linha ou arco. O aplicativo usa isso para medir e referenciar deslocamentos e direção, então certifique-se de escolher os pontos na ordem correta para dados de layout precisos.

Deslocamento da Linha (Opcional)

Antes de medir, você pode optar por deslocar a posição ou rotação da linha selecionada. Isso ajuda se o alinhamento padrão for difícil de seguir no local.

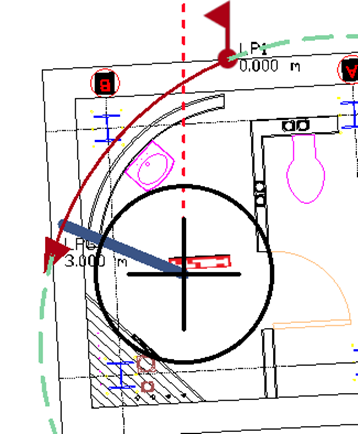

Para explicar isso, veja as capturas de tela abaixo. A primeira captura mostra a linha sem deslocamento. O ícone com a bandeira vermelha indica o ponto inicial da linha.

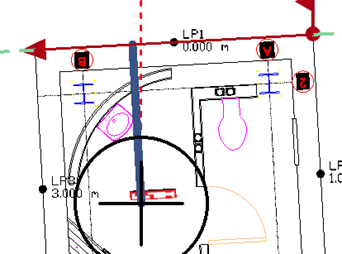

Na segunda captura, você pode ver que há um deslocamento do ponto inicial de 1m ao longo da linha, um deslocamento de 1m da linha para a direita e finalmente a linha rotacionada em 45°.

Se o Deslocamento da Linha ajudar no seu layout, é fácil aprender observando como o deslocamento afeta a linha na tela. Apenas experimente algumas configurações para ver como funciona.

Comece a Medir a partir da sua Linha

Depois de selecionar ou criar sua linha, você pode navegar até a aba “Medir” para começar seu layout. Nesta aba você tem algumas opções à sua disposição:

Centralizar Visão no Alvo: Mantenha esta opção desligada se pretende dar zoom e navegar pelo seu arquivo CAD enquanto trabalha, mantenha ligada se quiser ver a localização do seu laser ou prisma enquanto trabalha.
Alternar “Ponto para Linha”: Mantenha esta opção ligada se deseja que a ferramenta indique ativamente sua posição relativa à linha. Os valores se ajustarão automaticamente conforme você move seu prisma ou laser. Mantenha desligada se pretende digitar o local exato do deslocamento para o qual gostaria que a ferramenta o guiasse em relação à sua linha.
Valores de Linha/Deslocamento/Altura: Esses valores aparecerão para informar sua localização relativa à linha selecionada. “Linha” indica o quanto você se moveu na linha em relação ao ponto inicial (0,0) da sua linha. “Deslocamento” indica o quanto você está afastado (à esquerda ou direita) da sua linha. “Altura” indica o quanto você está acima ou abaixo da sua linha selecionada.
Alternar Altura Absoluta: Ative esta opção se quiser que seus valores de altura estejam relacionados à altura de referência já pré-medida durante o processo de posicionamento, também conhecida como sua “altura absoluta.” Desative esta opção se preferir que sua altura seja relativa à linha em si, também conhecida como “altura relativa.” Por exemplo, se você tiver uma linha inclinada que está seguindo, se estiver seguindo a inclinação exatamente ao longo da linha, sua altura relativa não mudará, porque você não está saindo da linha. No entanto, como você está se movendo ao longo de uma inclinação, sua altura absoluta mudará com qualquer variação na altura em relação à referência do seu canteiro de obras.
Valores de Altura: Caso prefira ver as alturas absoluta e relativa ao mesmo tempo, você verá essa visualização na parte inferior da aba medir. Lembre-se, se as alturas estiverem desativadas nas configurações gerais, os valores de altura não aparecerão aqui.
