O que são Pontos de Controle?

Definição de Pontos de Controle

Pontos de controle são locais específicos em um canteiro de obras usados para medições, geralmente definidos por um topógrafo. Pontos de controle precisos garantem um trabalho de layout exato.

Como os Pontos de Controle aparecem em um arquivo CAD?

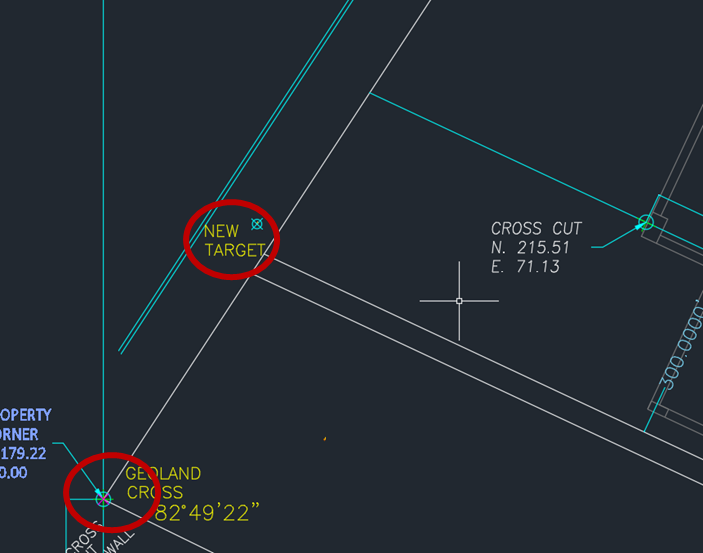

Arquivos CAD frequentemente possuem um ícone claro indicando a localização dos diversos pontos de controle que devem estar no canteiro de obras. Eles geralmente se parecem com um "X" muito claro, ou algo semelhante, com texto esclarecendo o que o ícone representa. O desenhista deve ser capaz de esclarecer como os pontos de controle são rotulados.

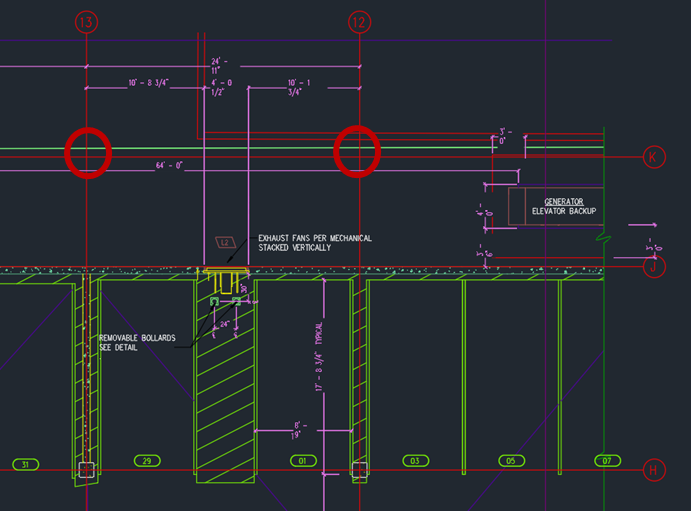

Os pontos de controle também podem ser representados pelos pontos de interseção das linhas de grade em um canteiro de obras. A maioria dos canteiros possui algum tipo de sistema de grade, estabelecido pelo topógrafo. Interseções claramente marcadas dessas linhas de grade normalmente podem fornecer uma localização óbvia para o ponto de controle.

Como os Pontos de Controle aparecem no canteiro de obras?

Mesmo que um arquivo CAD pareça ter pontos de controle claros espalhados pela versão digital do layout de um edifício, é importante encontrar esses mesmos pontos de controle no campo. Abaixo estão algumas imagens de como os pontos de controle podem parecer.

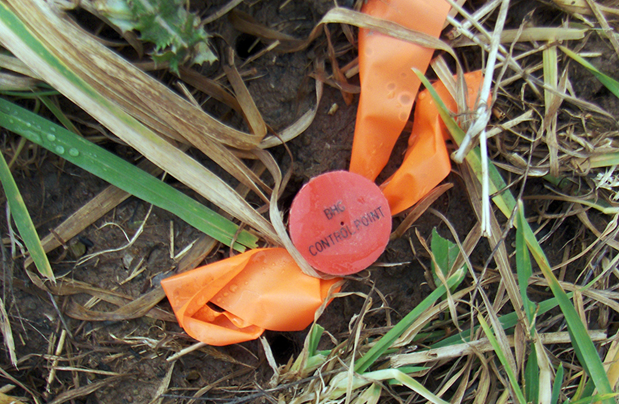

Pontos de controle enterrados no solo:

Pregos de levantamento:

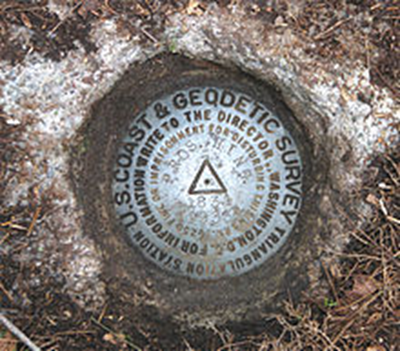

Pontos de levantamento geodésico:

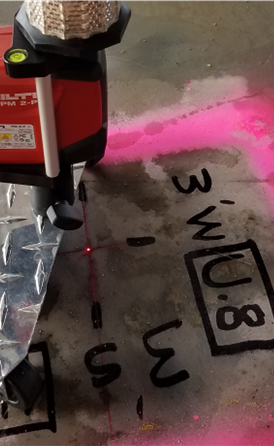

Interseções de linhas de grade com offsets:

Prismas montados:

Alvos reflexivos montados:

Verifique a precisão antes de fazer o layout:

Se houver qualquer dúvida sobre a precisão do controle do canteiro, trabalhar com empreiteiros gerais e topógrafos para encontrar uma solução é normalmente o primeiro passo para resolver o problema. Se o controle estiver errado, o layout estará errado.

Felizmente, existem muitas funções no software Hilti Construction Layout que podem ser usadas para inspecionar as medições e a precisão dos pontos de controle para ajudar o usuário final a realizar o máximo possível de verificação de precisão, auxiliando nessas discussões com outros membros da equipe.
