Configuração do ponto de controle e da ferramenta: práticas recomendadas

As práticas recomendadas para a configuração ideal dos pontos de controle e da ferramenta incluem:

1. Mantenha os pontos de controle nos limites da área de layout, circundando todo o local de trabalho, se possível
2. Mantenha ângulos adequados entre os pontos de controle (aproximadamente 45° - 120°) e evite medir pontos de controle muito próximos e agrupados
3. Utilize pelo menos 3 pontos de controle, preferencialmente 4 a 5, se possível
4. Dê prioridade a pontos de controle seguros e imóveis
5. Mantenha os pontos de controle no mesmo plano horizontal, se possível
6. Ao usar a haste com prisma para estacionar, tente manter o prisma o mais próximo possível do solo
7. Impeça que a estação total deslize ou vibre
8. Adicione prismas de visada de ré como pontos de controle adicionais ao redor do local de trabalho

Use no mínimo 3 pontos de controle:

Para estações totais, quanto mais pontos de controle você tiver à disposição, melhor. Especialmente com o HCL, a ferramenta é capaz de usar os pontos de controle medidos e calcular a melhor configuração presumida da estação total. Ela calculará os pontos de controle mais precisos para usar e até recomendará quais pontos de controle provavelmente estão imprecisos. Quanto mais pontos de controle ela puder analisar, maior será a probabilidade de encontrar uma estação precisa.

Embora a ferramenta seja capaz de calcular uma posição de estação com base em apenas 2 pontos de controle, ter 3 ou mais pontos de controle permite que a estação total recomende a melhor opção de estacionamento com os dados medidos. Além disso, ter 3 ou mais pontos de controle para medir ajuda a reduzir o risco potencial de não conseguir estacionar a ferramenta caso um dos pontos de controle esteja oculto ou tenha sido movido.

Dê prioridade a pontos de controle seguros e imóveis:

Quando houver dúvida sobre quais pontos de controle estão precisos ou imprecisos, é prudente dar prioridade aos pontos de controle que parecem seguros e imóveis, como pontos de controle montados ou ancorados no local. Se eles estiverem medindo de forma imprecisa, é mais provável que tenham sido desenhados incorretamente no CAD ou identificados incorretamente no seu projeto. Se esses tipos de pontos de controle não ajudarem a estacionar a ferramenta, pode ser necessário falar com o empreiteiro geral ou o topógrafo.

Mantenha os pontos de controle nos limites da área de layout, circundando o local de trabalho:

Quanto mais consistente você for ao medir pontos de controle que ultrapassam sua área de layout, mais consistente será seu layout. Por exemplo, se as medições dos seus pontos de controle estiverem a apenas 10 m da unidade principal, é improvável que a locação de um ponto a 30 m da unidade principal seja altamente precisa. A prática recomendada é estabelecer pontos de controle montados e seguros que circundem o local de trabalho, para que você raramente faça a locação além deles.

Ao ter os pontos de controle circundando o local de trabalho, você também permite que a estação total faça uma volta completa de 360° durante o processo de estacionamento. Ela mede cada ponto de controle em sequência, essencialmente fazendo um círculo completo para isso. Ao permitir que ela complete uma volta de 360°, é provável que o cálculo do seu posicionamento seja mais preciso.

Mantenha um plano horizontal consistente e um ângulo de rotação de 45° a 120° entre os pontos de controle:

Os ângulos horizontais e verticais são uma parte fundamental da forma como a estação total calcula várias medições, especialmente seu posicionamento no local de trabalho. Ao manter todos os pontos de controle no mesmo plano horizontal, você reduz a chance de um erro de posicionamento, pois o ângulo vertical permanece razoavelmente consistente entre os pontos.

Além disso, manter as rotações angulares horizontais entre os pontos de controle entre 45° e 120° aumenta a probabilidade de obter o posicionamento mais preciso possível. Manter essa faixa de rotação angular horizontal evita que a estação total faça cálculos de posicionamento com base em diferenças drásticas de ângulos horizontais. Por exemplo, calcular um posicionamento com base em rotações angulares de 5° e 145° dificulta a obtenção de um posicionamento preciso em comparação com um cálculo baseado em rotações consistentes de 90°.

Mantenha o prisma próximo ao solo durante o estacionamento, se possível:

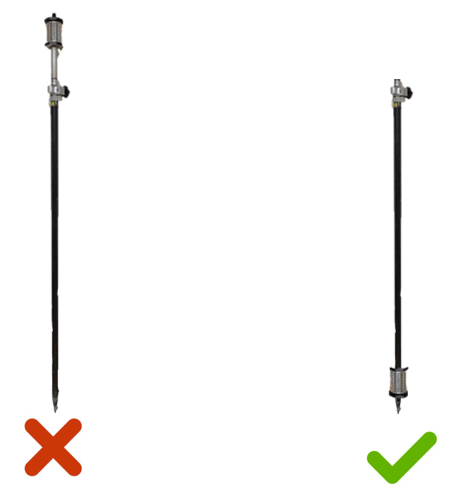

Se você estiver usando uma haste com prisma para estacionar a ferramenta, como na imagem abaixo, considere colocar o prisma na parte inferior da haste, em vez de na parte superior. Colocar o prisma na parte inferior da haste reduz o possível erro causado pela haste não estar nivelada quando os pontos de controle são medidos.

Independentemente de o prisma estar na parte superior ou inferior da haste com prisma, tenha cuidado para manter a haste com prisma nivelada, especialmente ao usá-la para estacionar.

Impeça que a estação total escorregue e vibre:

Use medidas criativas para impedir que a unidade principal vibre ou escorregue. Embora a ferramenta execute suas próprias calibrações, garantir que ela esteja em um local seguro e estável no local de trabalho oferece a melhor chance de manter a precisão durante toda a experiência de layout.

Adicione prismas de visada de ré como pontos de controle adicionais:

Depois que a ferramenta tiver sido estacionada, é sempre aconselhável usar o aplicativo Measure and Record para medir pontos de controle adicionais que possam ser usados no futuro. O uso de prismas de visada de ré, como o POA 103, é uma ótima maneira de garantir um controle consistente do local de trabalho. Quanto mais prismas de visada de ré você salvar como pontos de controle, maior será a probabilidade de reduzir as consequências de pontos de controle ficarem ocultos ou serem removidos durante o projeto.
