Ponto de Controle e Configuração da Ferramenta - Melhores Práticas

As melhores práticas para configuração ideal de pontos de controle e ferramentas incluem:

1. Utilize pelo menos 3 pontos de controle, preferencialmente 4-5, se possível
2. Dê prioridade a pontos de controle que sejam seguros e imóveis
3. Mantenha os pontos de controle nas extremidades da sua área de layout, cercando todo o canteiro de obras, se possível
4. Mantenha os pontos de controle no mesmo plano horizontal, com um ângulo de giro entre eles entre 45° e 120°
5. Ao usar a haste do prisma para a estação, tente manter o prisma o mais próximo do chão possível
6. Fixe a estação total para evitar deslizamentos ou vibrações
7. Adicione prismas de retaguarda como pontos de controle adicionais ao redor do seu canteiro de obras

Use um mínimo de 3 pontos de controle:

Para estações totais, quanto mais pontos de controle você tiver à disposição, melhor. Especialmente com o HCL, a ferramenta é capaz de usar os pontos de controle que você mede e calcular a melhor configuração presumida da estação total. Ela calculará os pontos de controle mais precisos para usar e até recomendará quais pontos de controle provavelmente estão imprecisos. Quanto mais pontos de controle ela tiver para analisar, maior a probabilidade de encontrar uma estação precisa.

Embora a ferramenta seja capaz de calcular a posição da estação com base em apenas 2 pontos de controle, ter 3 ou mais pontos de controle permite que a estação total recomende a melhor opção de estação com os dados medidos. Além disso, ter 3 ou mais pontos de controle para medir ajuda a mitigar o risco potencial de não conseguir posicionar a ferramenta se um dos pontos de controle estiver oculto ou movido.

Priorize pontos de controle que sejam seguros e imóveis:

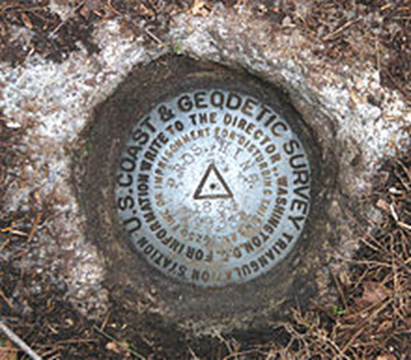

Quando houver dúvida sobre quais pontos de controle são precisos ou imprecisos, é prudente priorizar pontos de controle que pareçam ser seguros e imóveis, como pontos de controle montados ou ancorados no lugar. Se esses estiverem medindo de forma imprecisa, é mais provável que estejam desenhados incorretamente no CAD ou rotulados incorretamente dentro do seu projeto. Se esses tipos de pontos de controle não ajudarem a posicionar a ferramenta, pode ser necessário conversar com o empreiteiro geral ou topógrafo.

Mantenha os pontos de controle nas extremidades da sua área de layout, cercando o canteiro de obras:

Quanto mais consistente você for ao medir pontos de controle que ultrapassem sua área de layout, mais consistente será seu layout. Por exemplo, se suas medições de pontos de controle estiverem a apenas 10m da unidade principal, posicionar um ponto que esteja a 30m da unidade principal provavelmente não será altamente preciso. A melhor prática é estabelecer pontos de controle montados e seguros que circundem o canteiro de obras, para que raramente você tenha que posicionar além deles.

Ao ter os pontos de controle cercando o canteiro de obras, você também oferece a chance para a estação total fazer uma volta completa de 360° durante o processo de posicionamento. Ela mede cada ponto de controle em sucessão, essencialmente girando em um círculo completo para isso. Ao completar uma volta completa de 360°, o cálculo do seu posicionamento tende a ser mais preciso.

Mantenha um plano horizontal consistente e um ângulo de giro entre 45° e 120° entre os pontos de controle:

Ângulos horizontais e verticais são uma parte fundamental de como a estação total calcula várias medições, especialmente seu posicionamento no canteiro de obras. Mantendo todos os pontos de controle no mesmo plano horizontal, você reduz a chance de erro de posicionamento, já que o ângulo vertical permanece bastante consistente entre os pontos.

Além disso, manter os giros angulares horizontais entre os pontos de controle entre 45° e 120° aumenta a probabilidade de obter o posicionamento mais preciso possível. Manter essa faixa de giro angular horizontal impede que a estação total faça cálculos de posicionamento baseados em diferenças drásticas de ângulos horizontais. Por exemplo, calcular um posicionamento baseado em giros angulares de 5° e 145° é mais difícil para obter uma posição precisa do que calcular com base em giros consistentes de 90°.

Mantenha o prisma próximo ao chão durante o posicionamento, se possível:

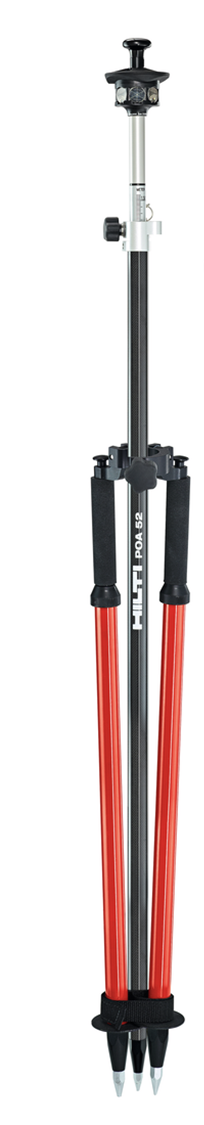

Se você estiver usando uma haste de prisma para posicionar a ferramenta, como na imagem abaixo, considere colocar o prisma na parte inferior da haste, em vez do topo. Ter o prisma na parte inferior da haste reduz o possível erro de a haste não estar nivelada quando os pontos de controle estão sendo medidos.

Seja o prisma na parte superior ou inferior da haste de prisma, tenha cuidado para manter a haste nivelada, especialmente ao usá-la para posicionamento.

Fixe a estação total para evitar deslizamentos e vibrações:

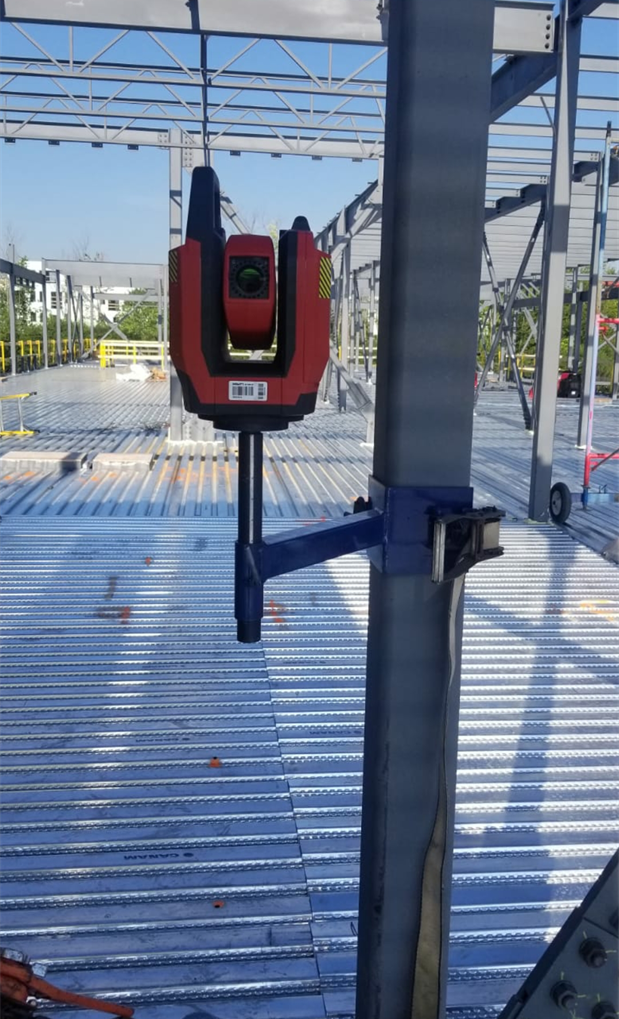

Use medidas criativas para fixar a unidade principal e evitar vibrações ou deslizamentos. Embora a ferramenta faça suas próprias calibrações, garantir que ela esteja em um local seguro e estável no canteiro de obras oferece a melhor chance de manter a precisão durante toda a experiência de layout.

Adicione prismas de retaguarda como pontos de controle adicionais:

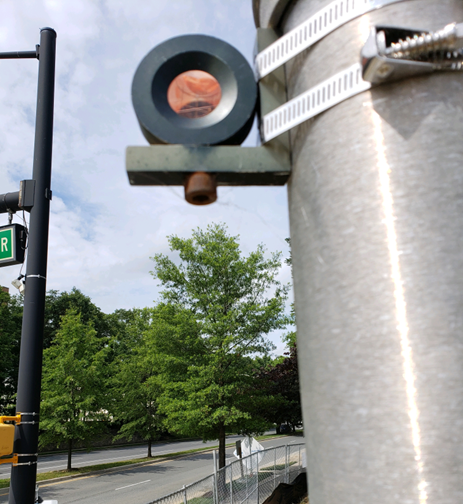

Após a ferramenta ter sido posicionada, é sempre recomendável usar o aplicativo Medir e Registrar para medir pontos de controle adicionais que possam ser usados futuramente. Usar prismas de retaguarda, como o POA 103, é uma excelente forma de garantir controle consistente no canteiro de obras. Quanto mais prismas de retaguarda você salvar como pontos de controle, maior a probabilidade de mitigar as consequências de ter pontos de controle ocultos ou removidos durante o projeto.
