O que o Círculo Verde de Layout Representa durante a Estação?

O Círculo Verde de Layout é um Guia de Tolerância

Ao usar pontos de controle durante o processo de estação, a estação total verificará primeiro quão precisos são os pontos de controle medidos em relação ao projeto digital. Se houver algum erro de medição, por menor que seja, a ferramenta calculará qual nível de precisão pode ser alcançado ao realizar aplicações usando suas medições dos pontos de controle.

O círculo verde que aparece após você realizar a estação com pontos de controle representa a área de trabalho que estará consistente com a tolerância que você definiu. Se você definiu 4mm nas configurações de layout 2D (o que significa que você não quer estar a mais de 4mm de diferença entre suas medições), o software só ficará verde na área em que pode guiá-lo com confiança até esse nível de precisão.

Isso significa que fora dessa faixa, é improvável que a precisão desejada seja alcançada. Por outro lado, se você estiver dentro da área delimitada pelo círculo verde, pode esperar razoavelmente alcançar essa precisão.

Por favor, note: essa estimativa de precisão não leva em conta outros fatores que podem afetar a precisão, como nivelamento do bastão prismático, erros na marcação do solo ou qualquer outra etapa do seu procedimento que possa introduzir erros.

Exemplos de como o Círculo de Layout Ajuda:

Veja Facilmente Configurações Ruins de Estação:

Veja o exemplo abaixo. O software está me ajudando a entender que minha configuração de estação provavelmente não é ideal:

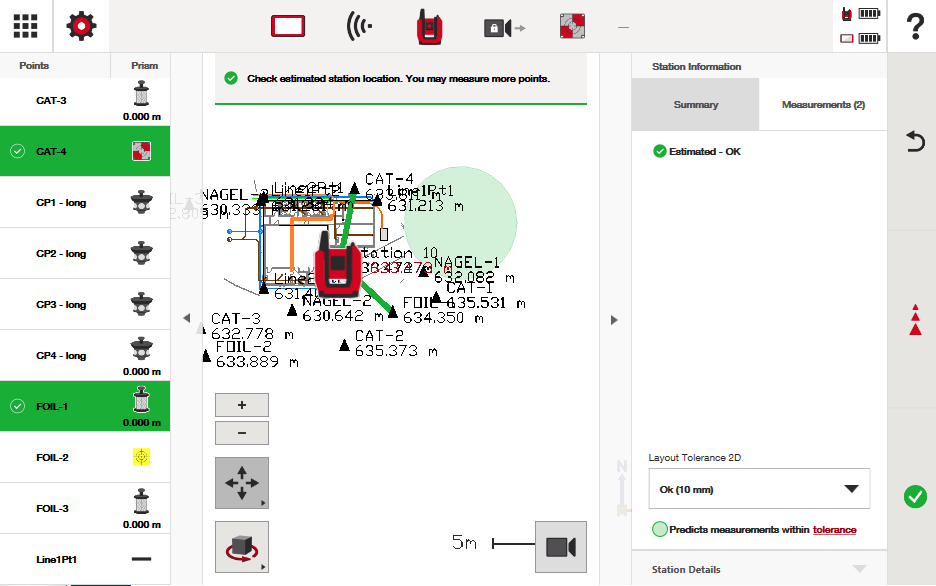

Eu medi 2 pontos de controle. Você pode ver no canto inferior direito da tela que minha "tolerância de layout" é de 10mm. Usando apenas dois pontos de controle, e baseado na precisão das minhas medições, o software está me alertando que a estação total só poderá me guiar com uma precisão de 10mm na pequena área indicada pelo círculo. Qualquer coisa fora disso provavelmente será imprecisa.

Devo usar essa estação? Provavelmente não. Devo encontrar uma melhor configuração de pontos de controle.

Agora, note o que acontece quando aumento minha tolerância para 4mm de precisão:

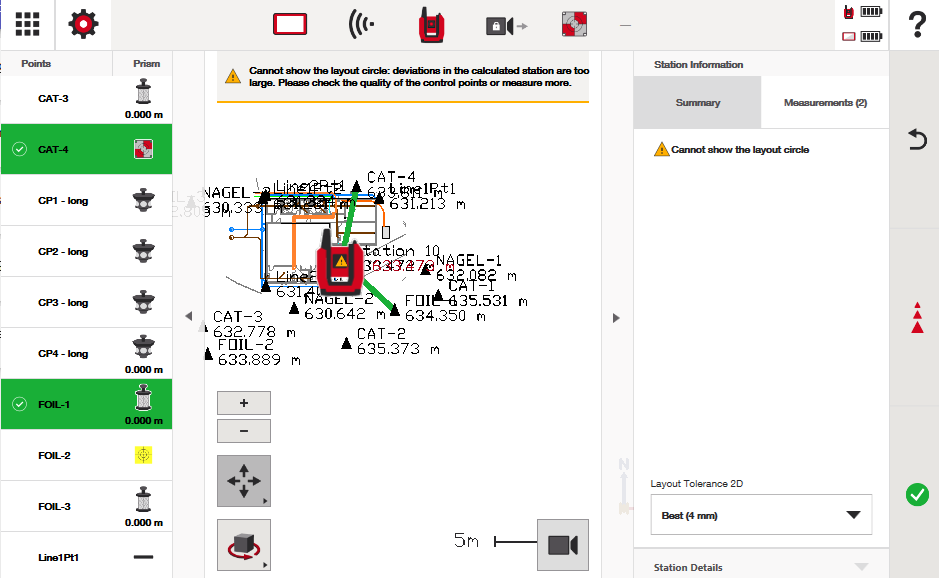

O software não será capaz de mostrar um círculo de layout - sugerindo que a configuração dos pontos de controle que tenho é muito ruim para um layout com precisão de 4mm.

Veja Facilmente como seus Pontos de Controle Influenciam seu Potencial de Precisão:

Agora, mantendo o exemplo acima, vamos ver o que acontece com o círculo de layout à medida que adicionamos mais pontos de controle. Vou manter minhas configurações de tolerância em 4mm para layout 2D:

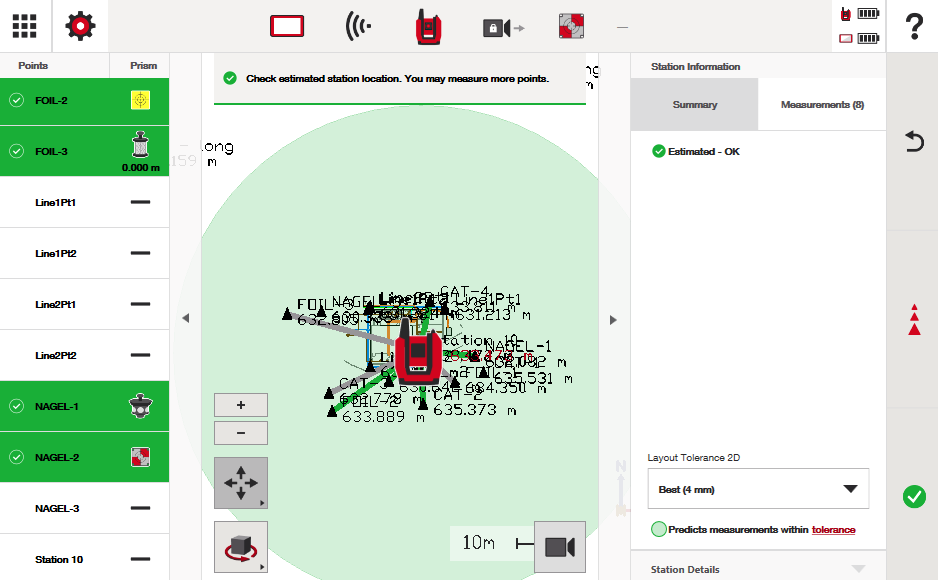

Abaixo você vê que agora medi 8 pontos de controle diferentes ao redor do meu canteiro de obras, e finalmente, recebi um círculo de layout que sugere onde meus requisitos de precisão de 4mm podem ser mantidos.

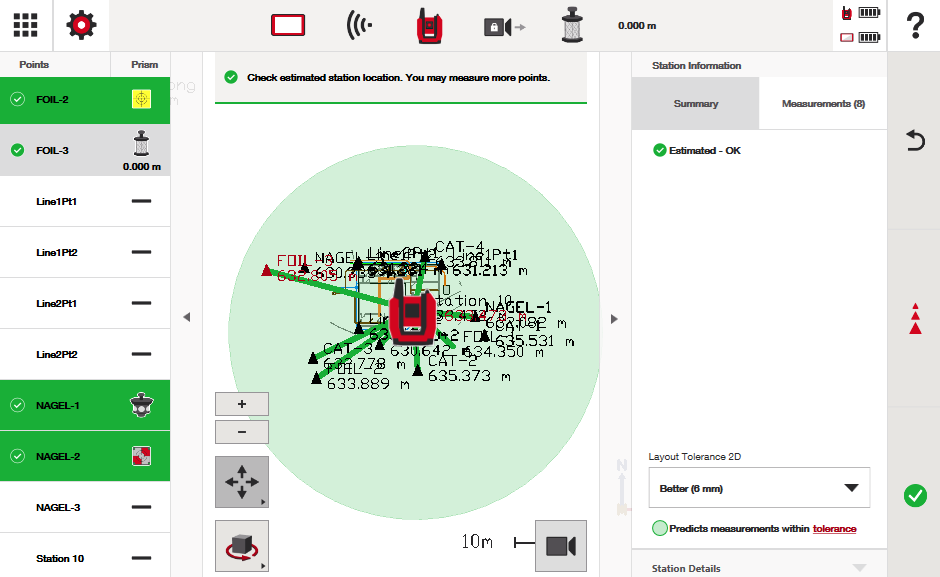

Aqui está como esse círculo de layout fica se eu quiser manter uma precisão de 6mm:

Como você pode otimizar o círculo de layout?

Além de simplesmente garantir que você tenha pontos de controle precisos para trabalhar, o software oferece algumas ferramentas úteis para otimizar o círculo de layout da melhor forma possível.

Depois de medir seus pontos de controle, navegue até a aba "Medições" no canto superior direito. Ela mostrará cada ponto de controle que você mediu, bem como os valores de desvio entre eles. Para uma definição rápida, esses valores de desvio refletem o quanto a ferramenta teve que ajustar a localização medida daquele ponto de controle para que ele "se encaixasse" com o projeto digital.

Por padrão, o software usa todos os pontos de controle que você mede para calcular o círculo de layout com o qual pretende trabalhar. No entanto, você tem a capacidade de remover manualmente, ou deixar que o software deduza automaticamente, os pontos de controle que provavelmente estão imprecisos e prejudicando seu potencial de precisão para medição e layout.

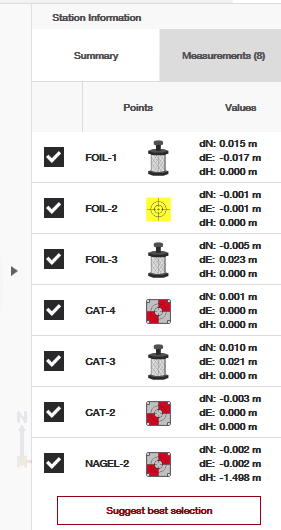

Por exemplo, vamos clicar em "Sugerir melhor seleção" na lista acima para ver se o software pode remover alguns pontos de controle mal medidos no cálculo da estação:

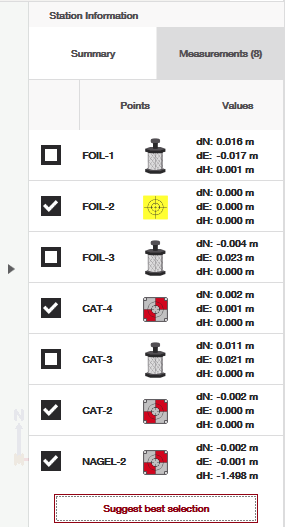

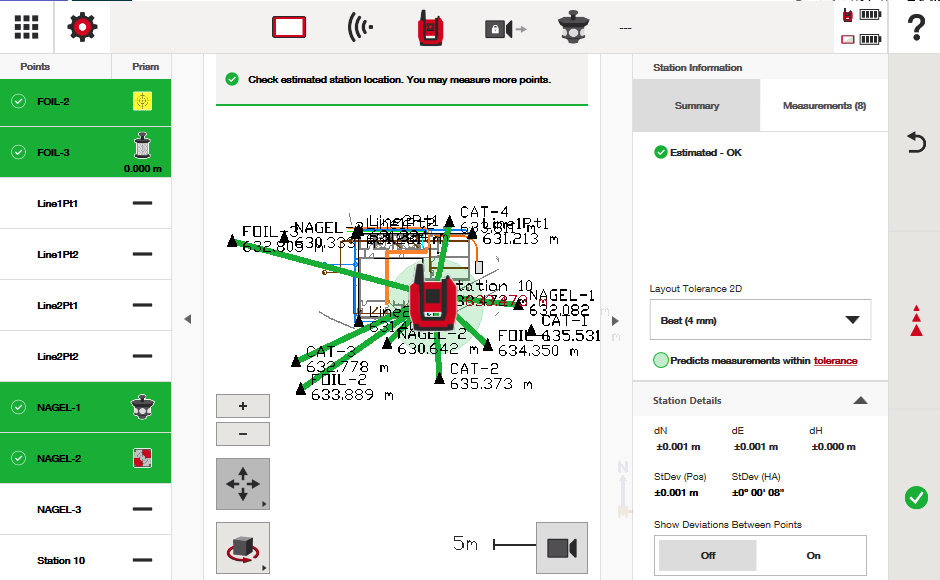

O que você vê é que o software conseguiu encontrar pontos de controle que permitiriam que você fizesse o layout com a maior precisão possível, dado os pontos de controle que você forneceu. Com 4mm de precisão no layout, posso guiar com confiança toda a área do meu canteiro de obras.

Como minha Configuração de Tolerância de Layout afeta minha Precisão durante o Layout?

A estação total sempre o guiará para ser o mais preciso possível, independentemente da configuração de tolerância que você tenha na ferramenta. A configuração de tolerância tem duas funções básicas:

1. Fazer com que as aplicações fiquem verdes ou vermelhas durante seu trabalho para lhe dar uma visualização das medições que estão dentro ou fora da tolerância definida.

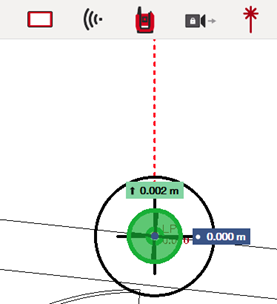

   • Por exemplo, com tolerância de 6mm durante o layout, o retículo da sua localização só ficará verde quando você estiver dentro de 6mm do seu ponto, como na captura de tela abaixo.

2. Mostrar áreas de trabalho realistas que manterão você dentro da sua tolerância durante o processo de estação (como discutido neste artigo)

Independentemente da sua tolerância, a ferramenta sempre o guiará para o que é calculado como uma localização "0" para seus pontos, em relação à estação que você realizou com a ferramenta. Se a posição calculada desses pontos estiver incorreta, isso dependerá simplesmente do cuidado que o usuário final tem para posicionar a ferramenta com precisão e mantê-la precisa durante o dia de trabalho.

Para mais ajuda sobre temas de precisão, consulte este artigo.
