O que o círculo verde de layout representa em aplicações de implantação e medição?

O círculo verde de layout é um guia de tolerância

Ao realizar o posicionamento de estação com pontos de controle ou linhas de controle, a estação total primeiro verifica a precisão dos pontos ou linhas de controle medidos em relação ao projeto digital. Se houver erros de medição, independentemente de quão pequenos sejam, a ferramenta calculará o nível de precisão com que pode realizar as aplicações ao usar as medições dos seus pontos de controle.

O círculo verde que aparece depois que você realiza o posicionamento de estação com pontos de controle ou linhas de controle representa a área de trabalho que será consistente com a tolerância definida. Se você tiver definido 4 mm nas configurações de layout 2D (ou seja, não deseja ter uma diferença superior a 4 mm entre as medições), o software só ficará verde sobre a área na qual poderá orientá-lo com confiança a esse nível de precisão.

Isso significa que, fora desse intervalo, é improvável que a precisão desejada seja alcançada. Por outro lado, se você estiver dentro da área delimitada pelo círculo verde, poderá esperar razoavelmente alcançar essa precisão.

Esse círculo verde também pode ser sobreposto em outras aplicações, especialmente Layout de pontos, Layout de linhas e Medir e registrar. Ele é uma referência conveniente para garantir a precisão ideal.

Observação: esta estimativa de precisão não leva em consideração outros fatores que podem afetar a precisão, como o nivelamento da haste do prisma, erros na marcação no solo ou qualquer outra etapa do seu procedimento que possa introduzir erros.

Como ativar o círculo

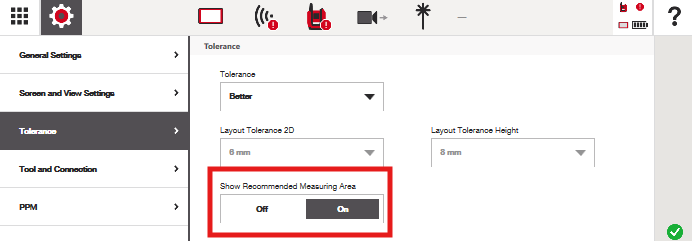

Para ver o círculo verde (ou seja, a área de medição recomendada) durante o posicionamento de estação, ative-o nas configurações de tolerância:

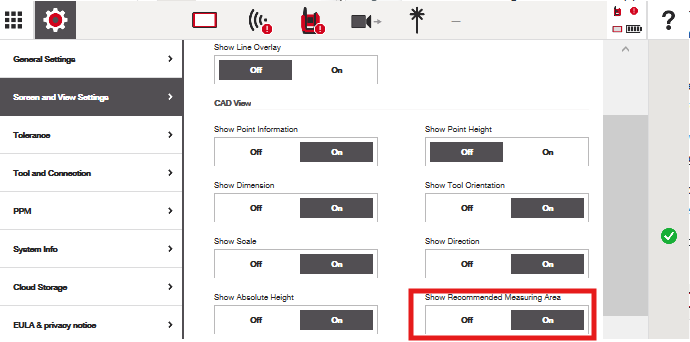

Para ver o círculo verde em outras aplicações de medição, ative-o nas configurações de tela e visualização, em Visualização CAD:

Exemplos de como o círculo de layout ajuda:

Veja facilmente configurações inadequadas de posicionamento de estação:

Veja o exemplo abaixo. O software está me ajudando a entender que minha configuração de posicionamento de estação provavelmente não é ideal:

Medi 2 pontos de controle. Você pode ver no canto inferior direito da tela que minha "tolerância de layout" é de 10 mm. Usando apenas dois pontos de controle e com base na precisão das minhas medições, o software está me avisando que a estação total só poderá me orientar com uma precisão de 10 mm na pequena área indicada pelo círculo. Qualquer ponto fora dessa área provavelmente será impreciso.

Devo usar esse posicionamento de estação? Provavelmente não. Devo encontrar uma configuração melhor de pontos de controle.

Agora observe o que acontece quando aumento minha tolerância para uma precisão de 4 mm:

O software não conseguirá mostrar um círculo de layout, indicando que a configuração de pontos de controle que tenho é inadequada demais para realizar o layout com uma precisão de 4 mm.

Veja facilmente como seus pontos de controle influenciam seu potencial de precisão:

Agora, mantendo o exemplo acima, vamos ver o que acontece com o círculo de layout à medida que adicionamos mais pontos de controle. Manterei minhas configurações de tolerância em 4 mm para o layout 2D:

Abaixo, você pode ver que medi 8 pontos de controle diferentes ao redor do local de trabalho e, finalmente, recebi um círculo de layout que indica onde meus requisitos de precisão de 4 mm podem ser mantidos.

Veja como fica esse círculo de layout se eu quiser manter uma precisão de 6 mm:

Como otimizar o círculo de layout?

Além de simplesmente garantir que você tenha pontos de controle precisos para trabalhar, o software oferece algumas ferramentas úteis para otimizar o círculo de layout da melhor maneira possível.

Depois de medir seus pontos de controle, acesse a guia "Medições" no canto superior direito. Ela mostrará cada ponto de controle medido, bem como os valores de desvio entre eles. Em uma definição rápida, esses valores de desvio refletem o quanto a ferramenta precisou ajustar a localização medida daquele ponto de controle para fazê-lo "se ajustar" ao projeto digital.

Por padrão, o software usa todos os pontos de controle medidos para calcular o círculo de layout com o qual você pretende trabalhar. No entanto, você pode remover pontos de controle manualmente ou fazer com que o software deduza automaticamente os pontos de controle que provavelmente estão imprecisos e prejudicando sua precisão potencial para medição e layout.

Por exemplo, vamos clicar em "Sugerir melhor seleção" na lista acima para ver se o software consegue remover alguns pontos de controle medidos inadequadamente do cálculo do posicionamento de estação:

O que você vê é que o software conseguiu encontrar pontos de controle que permitiriam realizar o layout com a maior precisão possível, considerando os pontos de controle fornecidos. Com uma precisão de layout de 4 mm, posso realizar o layout de toda a área do meu local de trabalho com confiança.

Como minha configuração de tolerância de layout afeta minha precisão ao realizar o layout?

A estação total sempre orientará você para obter a maior precisão possível, independentemente da configuração de tolerância definida na ferramenta. A configuração de tolerância tem duas funções básicas:

1. Fazer com que as aplicações fiquem verdes ou vermelhas durante o trabalho, fornecendo uma indicação visual das medições que estão dentro ou fora da tolerância definida.

   • Por exemplo, com uma tolerância de 6 mm durante o layout, as retículas da sua localização só ficarão verdes quando você estiver a menos de 6 mm do ponto, como na captura de tela abaixo.

2. Mostrar áreas de trabalho realistas que manterão você dentro da tolerância durante o processo de posicionamento de estação (conforme explicado neste artigo)

Independentemente da sua tolerância, a ferramenta sempre orientará você para o que é calculado como uma localização "0" para seus pontos, em relação ao posicionamento de estação realizado com a ferramenta. No entanto, se a posição calculada desses pontos estiver incorreta, isso dependerá simplesmente do cuidado que o usuário final toma para posicionar a estação com precisão e mantê-la precisa durante o dia de trabalho.

Para obter mais ajuda sobre tópicos relacionados à precisão, consulte este artigo.
