Como usar "Shift Station"

Finalidade do "Shift Station"

O Shift Station só pode ser usado em associação com o "Control Line Stationing". É uma opção para ajustar as coordenadas X,Y da estação total após o processo de "Control Line Stationing" ter sido concluído. Você pode precisar desta aplicação para ajustar manualmente as coordenadas da estação total dependendo de quaisquer erros nas localizações das suas linhas de controle durante o stationing.

Como o artigo "Control Line Stationing" menciona, a estação total não considera quaisquer erros no processo de Control Line Stationing ao calcular sua localização coordenada. Ela assume que as linhas de controle que se cruzam e foram medidas no processo de stationing se intersectam exatamente no ângulo que o arquivo digital exige.

Para explicar brevemente, novamente: A primeira linha de controle medida é tratada como uma linha de referência precisa - posicionada corretamente onde o projeto demanda. A primeira medição da segunda linha também é considerada uma medição precisa - informando à estação total onde a segunda linha existe. A estação total pode então visualizar onde essas duas linhas se cruzam, e pode se posicionar de acordo com esses três pontos. Novamente, assume-se que esses 3 pontos são precisos em relação ao projeto no controlador.

O quarto ponto medido no Processo de Control Line Stationing é uma verificação visual para o usuário final, pois provavelmente mostrará um erro de desvio (por menor que seja).

Na prática, o software calcula apenas o erro em relação ao ponto final medido. Em teoria, o erro nas linhas de controle medidas pode estar em qualquer lugar entre elas. Encontrar esses erros e mitigar seu impacto durante o layout é responsabilidade do usuário final.

Aqui é onde o Shift Station pode ser útil.

Como Fazer Passo 1: Abrir o Shift Station

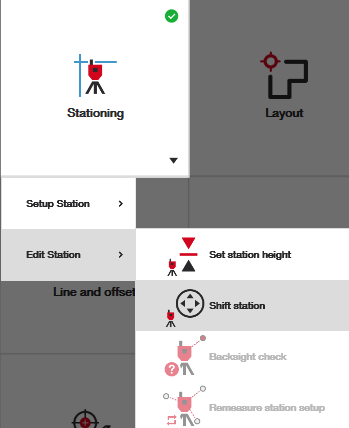

Basta navegar até a tela inicial e, em "Edit Station", selecionar "Shift Station".

Você será avisado, ao abrir, que o software tratará isso como uma nova localização de stationing. Se você voltar e verificar pontos previamente demarcados ou posicionados com este novo stationing, a nova estação também o guiará para a nova posição desses pontos, de acordo com o deslocamento da estação.

Como Fazer Passo 2: Digite seus Deslocamentos

No menu do lado direito, você verá o valor da estação (a localização coordenada da estação). À medida que você desloca sua estação para E e N (X e Y), os novos valores da estação aparecerão para sua referência:

Deslocado 20mm para o norte, 15mm para o leste (note a diferença nos Valores da Estação):

Claro, visualmente, o ícone da Estação no arquivo CAD também se deslocará de acordo com esses novos valores para sua referência.

Como Fazer Passo 3: Aceitar o Stationing

Pressione a marca de seleção verde, e a ferramenta lembrará automaticamente que o deslocamento da estação foi concluído. Se você precisar de novos pontos para referência como backsights durante seu trabalho, basta usar medir e registrar para re-medira alguns pontos de referência que você possa verificar ao longo do seu dia de trabalho.
