O que significa a informação "Detalhes da Estação" durante o posicionamento?

"Detalhes da Estação" Revela a Confiança do Posicionamento após o Posicionamento

A tela "Detalhes da Estação" aparecerá durante processos de posicionamento que exigem que a estação total calcule uma posição de coordenada em relação aos pontos de controle que ela mede, como no posicionamento por pontos de controle. Em resumo, os detalhes da estação revelam os erros potenciais e o nível de confiança no posicionamento das coordenadas que a estação total calculou para si mesma.

Pode ser difícil (e intimidador) tentar interpretar o que a tela de detalhes da estação significa. Portanto, enquanto o HCL mostrará os detalhes do erro de posicionamento da estação, ele também usará outros métodos para fornecer visuais que ajudem a entender as implicações dos erros vistos nesta tela de detalhes. Ferramentas como as configurações de tolerância e visuais como o círculo verde de layout são muito úteis para entender a precisão do posicionamento, por exemplo, e são muito intuitivas.

Se você estiver tendo dificuldade para entender os detalhes da estação, portanto, tente usar as configurações de tolerância e os visuais do círculo verde de layout para determinar se a precisão do seu posicionamento é adequada para o seu trabalho. Abaixo, no entanto, a tela de Detalhes da Estação é explicada com um pouco mais de detalhes.

"Detalhes da Estação" Explica as Informações da Estação a partir de um Cenário de "Melhor Ajuste"

Se você lembrar do conceito por trás do posicionamento com pontos de controle, a estação total está simplesmente medindo cada ponto de controle e determinando quão bem a configuração dos pontos de controle corresponde à forma como os pontos de controle estão organizados no projeto digital.

É prático (e prudente) assumir que alguns erros provavelmente existirão durante o posicionamento, pois ninguém é perfeito. Portanto, obter o máximo de informações sobre esses erros é importante para mitigar seu efeito durante o layout e a medição.

Quando a unidade principal mede cada ponto de controle e tenta combiná-los com o projeto, ela está realizando uma análise de "melhor ajuste". Em outras palavras, está determinando quais pontos de controle são provavelmente mais precisos que outros com base nos ângulos e medições que está fazendo entre eles, levando também em conta as medições de distância que está fazendo da unidade principal até os pontos de controle. Há muita triangulação ocorrendo em segundo plano.

Com todas essas diferentes medições - medições angulares e medições de distância - a estação total então determina sua localização de coordenada em relação a esses pontos de controle. Novamente, isso ocorre após realizar sua análise de "melhor ajuste" com os pontos de controle fornecidos.

Entendendo "Detalhes da Estação" - um Exemplo

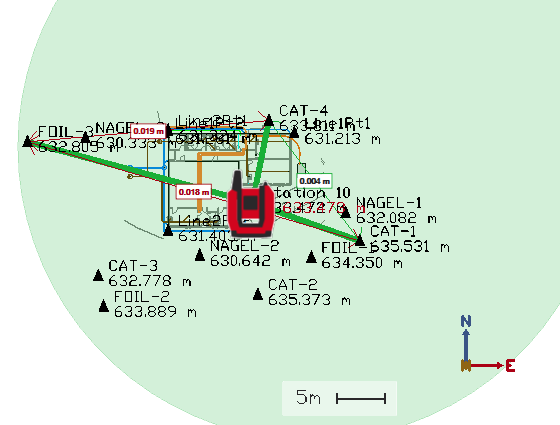

No exemplo abaixo, você verá que eu medi 3 pontos de controle no meu canteiro de obras: CAT-4, FOIL-3 e CAT-1

Você pode perceber que há alguns erros entre os pontos medidos:

• FOIL-3 para CAT-4 tem uma distância 19mm menor do que o projeto
• CAT-4 para CAT-1 tem uma distância 4mm maior do que o projeto
• CAT-1 para FOIL-3 tem uma distância 18mm menor do que o projeto

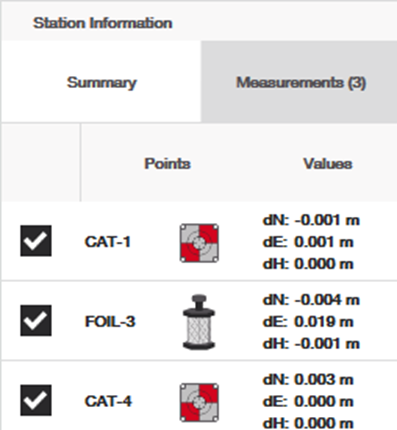

A estação total observa isso e então encontra um "melhor ajuste" para que esses pontos de controle funcionem juntos. Ela mostra como fez isso exibindo a tela de Informações da Estação para seus pontos medidos:

Para a análise de "melhor ajuste", a estação total reconheceu, muito provavelmente, que CAT-4 e CAT-1 eram provavelmente os pontos de controle melhores ou mais precisos, e que FOIL-3 provavelmente estava causando erros. Portanto, você pode ver como ela "moveu" os pontos de controle de sua localização medida para o que os faria se ajustar melhor juntos.

Para FOIL-3, por exemplo, ele foi movido 4mm para o sul e 19mm para o leste do projeto do plano.

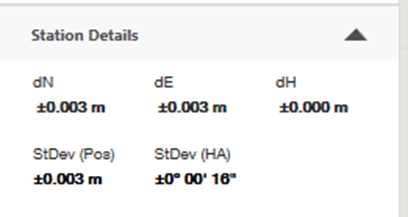

Depois de fazer esse melhor ajuste, ela então revela no painel "Detalhes da Estação" o quão confiante está de que está localizada na coordenada que calculou para si mesma:

Observe que cada valor tem um ícone (+/-). O que isso sugere é que, na localização da coordenada que a estação total está determinando para si, há um erro potencial de localização de 3mm norte/sul, 3mm leste/oeste, um erro angular horizontal de +/- 16 segundos de arco de um ângulo. Tudo isso leva, eventualmente, ao seu erro de "posicionamento" de +/- 3mm.

O que isso significa para suas aplicações, portanto, será melhor revelado pelo círculo verde de layout de acordo com suas configurações de tolerância. Se você se pergunta se este é um posicionamento "bom", isso cabe a você determinar, pois sim, erros existem, mas o processo de posicionamento garante que você tenha informações suficientes para ver quais podem ser esses erros e como eles podem afetar seu trabalho.

Erros em "Detalhes da Estação" significam que não serei preciso?

É importante entender que quando você posiciona uma ferramenta, ela está simplesmente calculando onde a coordenada da unidade principal está localizada. Depois de posicionar a ferramenta, claro que a estação total irá realizar o layout e medir pontos com precisão segundo as dimensões do projeto, levando em conta que o usuário final tenha cuidado para manter o bastão do prisma nivelado, configurar as condições meteorológicas corretas, etc. Muitos fatores além do posicionamento podem afetar a precisão.

Quando se trata de um erro de "posicionamento", isso significa que se você voltasse outro dia e reposicionasse nos pontos de controle, pode haver um pequeno erro milimétrico na localização dos pontos entre os diferentes posicionamentos dia após dia.

É por isso que uma boa prática é estabelecer pontos de controle muito estáveis para seu canteiro de obras e usá-los consistentemente ao longo do seu projeto. Isso ajuda a manter seu layout e medições consistentes e precisas dia após dia. Veja este artigo para mais informações sobre as melhores práticas para pontos de controle.
