O que são verificações de backsight e por que são importantes?

Qual é o propósito de uma verificação de backsight?

Uma verificação de backsight permite que os usuários finais inspecionem se a estação total ainda reconhece os pontos de controle que mediu durante a configuração como estando na mesma localização. Se houver erros durante uma verificação de backsight, recomenda-se realizar uma nova estação.

Erros nas verificações de backsight geralmente estão relacionados a estações totais sendo afetadas por vento, vibrações, estabilidade do tripé ou até mesmo por pequenos choques. As verificações de backsight são rápidas de fazer e devem ser realizadas regularmente durante o trabalho. Geralmente, recomenda-se que uma verificação de backsight ocorra a cada 60 minutos, que é a mesma frequência da calibração automática do PLT 400.

Se os erros nas verificações de backsight forem significativamente grandes, talvez seja necessário inspecionar se o ambiente do canteiro de obras pode estar causando o deslizamento ou movimento ligeiro da ferramenta, ou se as vibrações estão afetando onde a ferramenta está ancorada. Também verifique se os pontos que você usa nas verificações de backsight são confiáveis - os próprios pontos estão sendo deslocados ou movidos pelas condições do canteiro de obras?

Este artigo sobre estabilidade da ferramenta e este artigo sobre melhores práticas para pontos de controle podem ajudar a solucionar verificações de backsight consistentemente ruins.

Como realizar uma verificação de backsight

Passo 1 - Abra o Aplicativo

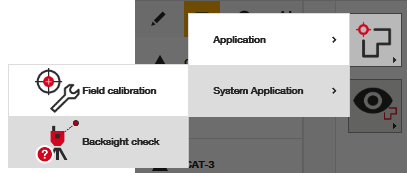

O aplicativo de verificação de backsight estará disponível para você se estiver trabalhando em um projeto que tenha concluído uma estação com pontos de controle. Você o encontrará em aplicativos do sistema:

Uma vez aberto, ele lembrará o propósito do aplicativo, que é re-medir os pontos de controle para inspecionar desvios após a estação original:

Passo 2 - Escolha o ponto de controle para medir

A lista completa de pontos de controle aparecerá para você usar. Recomenda-se que você escolha um ponto de controle que foi usado durante a estação mais recente para comparar a verificação de backsight o mais próximo possível da sua configuração original. No entanto, qualquer ponto de controle da lista pode tecnicamente ser escolhido. O ponto de controle padrão que aparece primeiro será o primeiro ponto de controle usado durante seu processo de estação mais recente.

Note, entretanto, que os únicos pontos de controle que não aparecem são aqueles que não têm um tipo de prisma bloqueável associado a eles. Portanto, pontos de controle que não são prismas, como alvos refletivos ou pontos em superfícies medidos diretamente com o laser, não poderão ser usados como parte desta etapa.

Se houver um ponto de controle que não aparece nesta lista e que você gostaria de usar, certifique-se de editar o ponto na lista de pontos a partir da visualização CAD e atribuir a ele um tipo de prisma que você pretende usar.

O motivo pelo qual o software sugere apenas pontos de controle com associação a um prisma é para manter a integridade da medição, pois outros alvos podem ser mais facilmente afetados pelas condições ambientais (luz, poeira, água, etc.).

Existe outra maneira de realizar uma verificação de backsight?

Sim, mas é preciso tomar cuidado para configurar um sistema de verificação de backsight que seja confiável. Uma forma comum de fazer isso é, após a estação inicial da ferramenta, medir e registrar os pontos de backsight desejados de sua escolha no canteiro de obras. Quando quiser realizar uma verificação manual de backsight, basta abrir novamente o aplicativo de medir e registrar e medir os pontos uma segunda vez. Você pode facilmente usar as funções de medição do tablet para CAD para inspecionar e visualizar quaisquer potenciais desvios entre os dois pontos.

Passo 3 - Medir

Uma vez que o ponto de controle correto que você deseja medir esteja selecionado, pressione o botão vermelho de medir.

Passo 4 - Observar os Resultados

Se suas medições mostrarem desvios que estão dentro da tolerância definida em suas configurações, o HCL simplesmente sugerirá que a estação está dentro da tolerância. Veja este artigo para entender o que são configurações de tolerância e como defini-las.

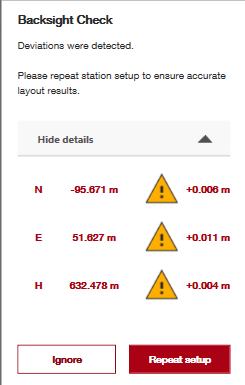

Se você não tiver nenhuma configuração de tolerância definida ou, se tiver uma medição de backsight que esteja fora da tolerância definida, você verá os dados de desvio, como mostrado abaixo:

Esses dados revelam como o ponto medido difere da localização medida que a estação total originalmente encontrou. No caso acima, cada coordenada parece ter um leve desvio milimétrico, e os valores das coordenadas que estão fora das configurações de tolerância serão destacados em vermelho.

Passo 5 - Restação e Solução de Problemas

Se os dados de backsight estiverem ruins, recomenda-se realizar a restação da ferramenta nos pontos de controle fornecidos. Após uma restação, é aconselhável que a estação total o guie até um ponto que você tenha previamente definido durante o mesmo dia de trabalho para investigar potenciais desvios entre a estação antiga e a nova estação que você acabou de realizar.
