O que é Altura Absoluta

Objetivo da função de exibição de Altura Absoluta

Esta opção de exibição aplica-se apenas se você estiver trabalhando com alturas e precisar ajustar como os valores de altura aparecem após a estação.

Existem dois principais casos de uso para isso, ambos relacionados ao ajuste da altura para ou a partir de valores do nível do mar:

1. As alturas dos Pontos de Controle são medidas ao nível do mar, mas os elementos CAD e pontos de layout estão em elevações diferentes. Você gostaria de ajustar a altura visual do ponto de controle para que fique mais relativa ao arquivo CAD no qual está trabalhando.
2. Os elementos CAD e pontos de layout estão ao nível do mar (como em um desenho civil), mas as alturas dos pontos de controle não estão. Você gostaria de ajustar as alturas dos pontos de controle durante seu fluxo de trabalho para corresponder às alturas do CAD.

Nota: isto é apenas para fins visuais. Os dados de pontos exportados salvarão as alturas dos pontos com base na altura real da estação estabelecida durante a estação. Para mais informações sobre estação com alturas, veja este artigo.

Como Fazer: Abrir o Aplicativo

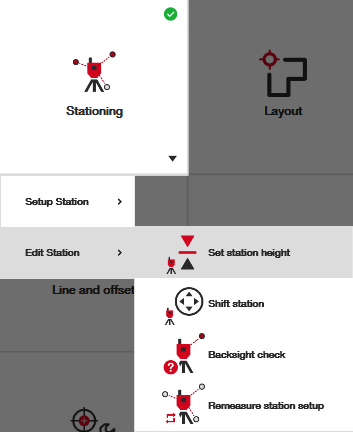

Abra o aplicativo navegando até "definir altura da estação" e selecione a opção "altura absoluta":

Como Fazer: Definir Parâmetros Corretos

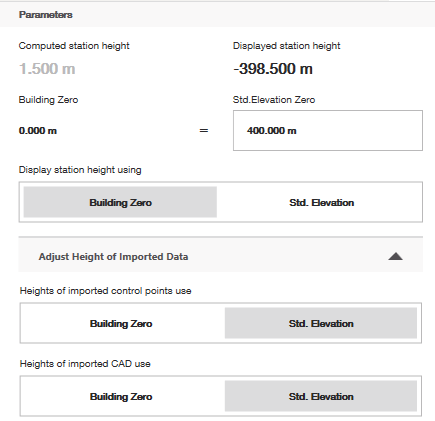

No exemplo acima, minha estação foi definida com uma Altura de Estação de 1,5m. Indiquei um ajuste de elevação de 400m para que seja exibida como 401,5m, que sei ser o deslocamento correto para alcançar o nível do mar com base nos pontos de controle ou na altura da referência que medi originalmente.

Agora - visualmente, meu software me guiará até meus pontos de layout como se eu estivesse nesta nova elevação. Os valores de Layout e dos Pontos de Controle serão todos ajustados, visualmente, para mostrar este novo valor de altura na lista de pontos e no arquivo CAD.

Como Fazer: Ajustar a Altura dos Dados Importados

Esses parâmetros só são necessários para ajuste se alterar a altura da estação em si não for suficiente para obter os valores de altura desejados.

Exemplo: Ajustar Altura do Ponto de Controle e do CAD

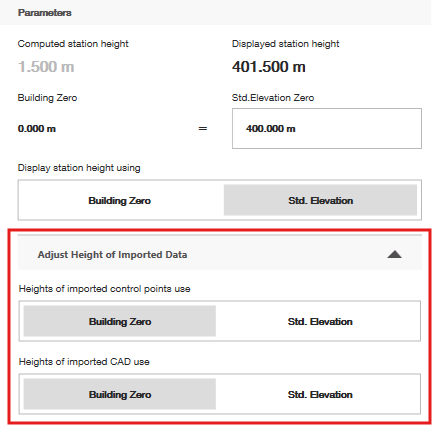

No exemplo acima, meu arquivo de pontos de controle importado tinha alturas que não estavam ao nível do mar. No entanto, quero que os pontos de controle estejam visualmente ao nível do mar durante meu trabalho. Portanto, como o exemplo acima indica, ajustei meu deslocamento do nível do mar para mostrar 400m. A estação total, que foi posicionada no "zero do edifício", ajusta automaticamente sua localização com base neste novo valor para mostrar sua elevação de acordo com o deslocamento.

Meus pontos de layout, também, foram baseados no mesmo sistema de altura do controle, e eu gostaria que eles também fossem ajustados. Agora, quando eu fizer o layout, todos os meus valores de altura serão exibidos com base neste deslocamento.

Sugestão Final:

Esta função é apenas para conveniência. Se seu fluxo de trabalho consegue gerenciar alturas sem ajustar os valores de altura nesta tela, continue fazendo assim.
