Como editar minha lista de pontos no tablet?

Este artigo é dedicado ao gerenciamento das informações dos pontos que estão no tablet. Outros artigos abordarão especificamente a criação de pontos. As informações no artigo abaixo ajudarão você a trabalhar dentro do menu de edição de pontos no tablet.

Como encontro o menu de edição de pontos?

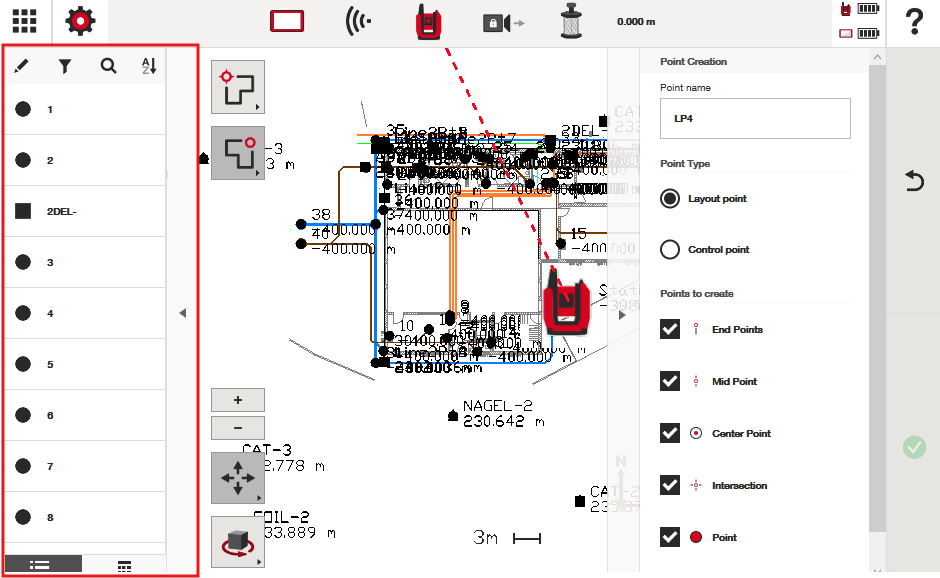

O menu de edição de pontos fica localizado no lado esquerdo da tela quando você está trabalhando dentro do seu arquivo CAD:

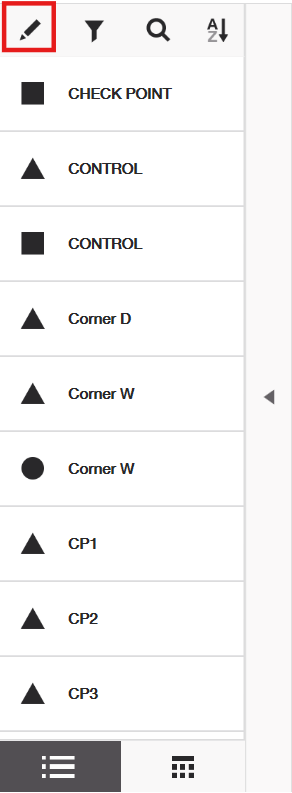

Basta pressionar o lápis de edição para editar sua lista de pontos:

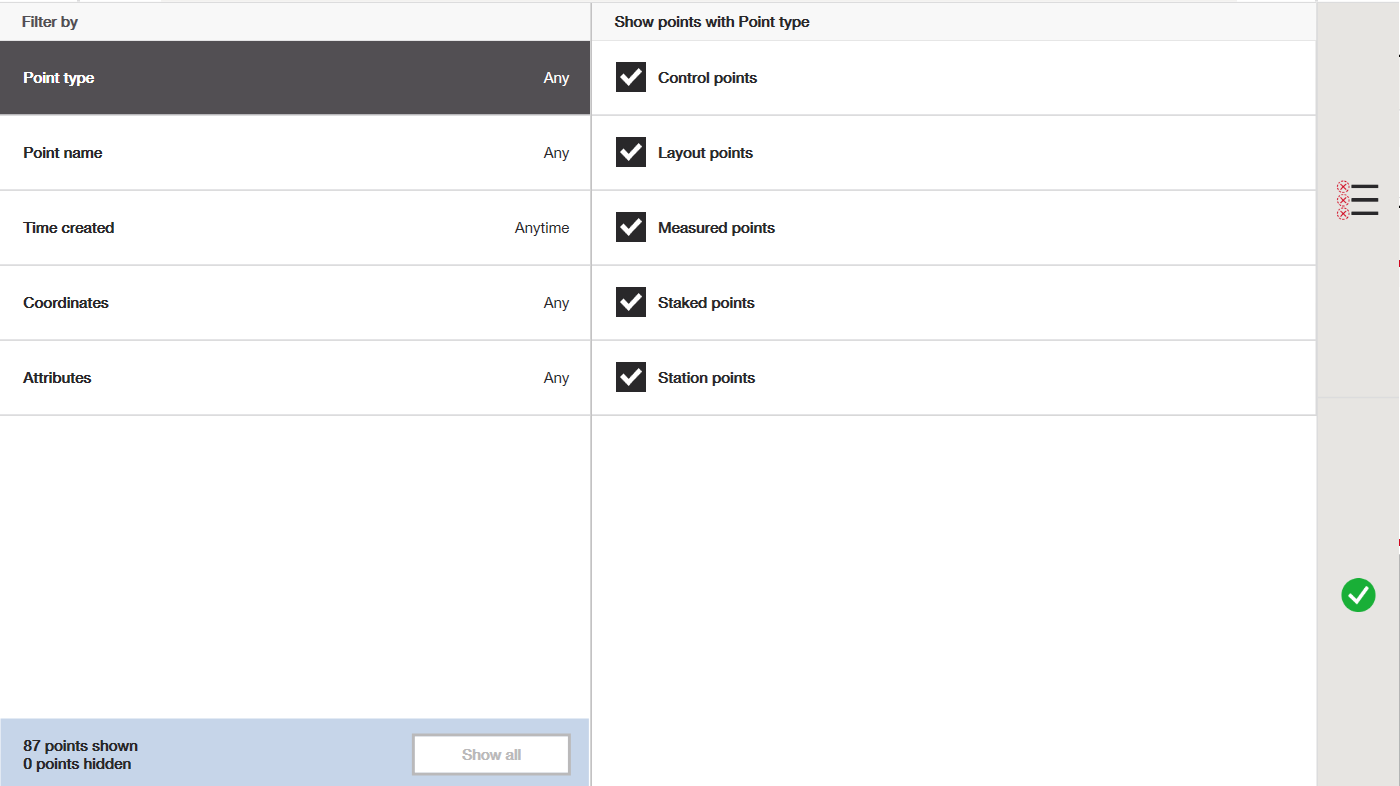

Se você quiser apenas visualizar ou editar pontos específicos, pode usar a opção de filtro:

Observe que mais de um filtro pode ser aplicado, e o software mostra convenientemente detalhes de onde os filtros estão sendo aplicados:

Filtre por tipo de ponto, nome do ponto, hora de criação, por coordenada, por atributo. É importante notar que, embora seja possível editar qualquer tipo de ponto, ao editar múltiplos pontos ao mesmo tempo, é necessário que sejam do mesmo tipo de ponto.

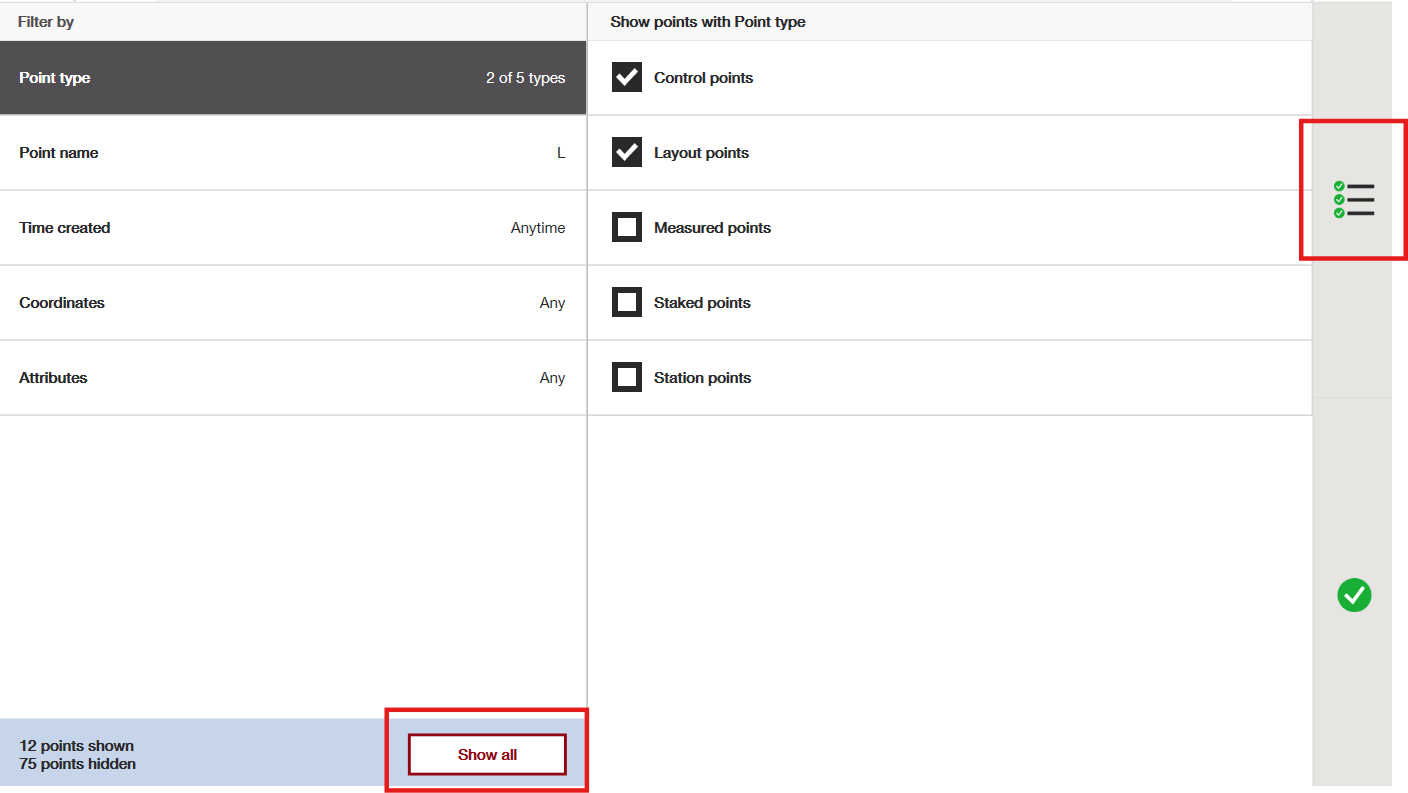

Basta usar o botão selecionar tudo à direita para desfazer o filtro, ou simplesmente clicar no botão "mostrar tudo" na parte inferior da tela:

Às vezes, também há um botão "desmarcar" tudo que pode ser usado quando nada ainda foi filtrado:

Em caso de dúvida, o ícone de filtro sempre aparecerá amarelo quando um filtro estiver aplicado:

Outra dica útil de visualização:

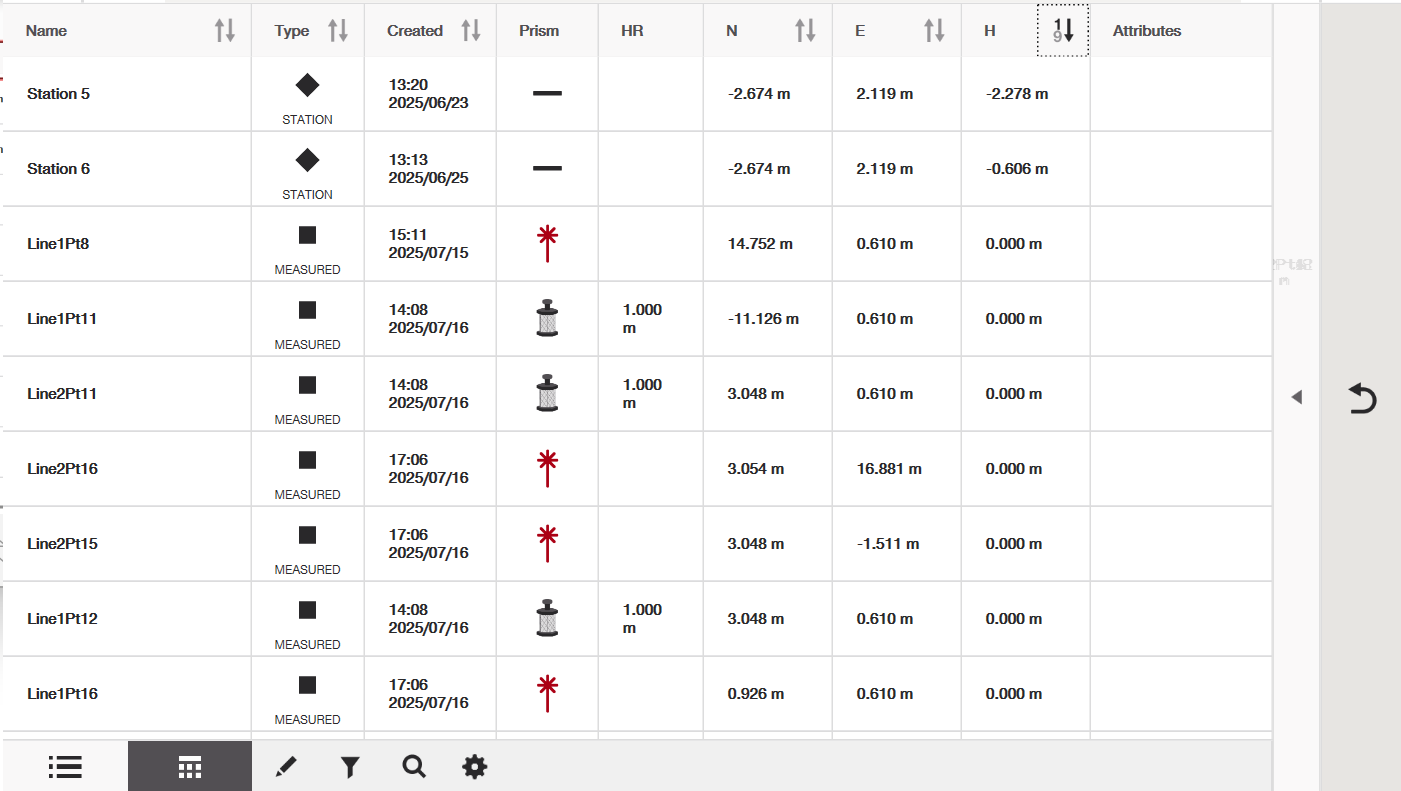

Quando você pressiona o botão "expandir tudo", poderá ver mais detalhes sobre seus pontos na tela sem entrar no menu de edição de pontos:

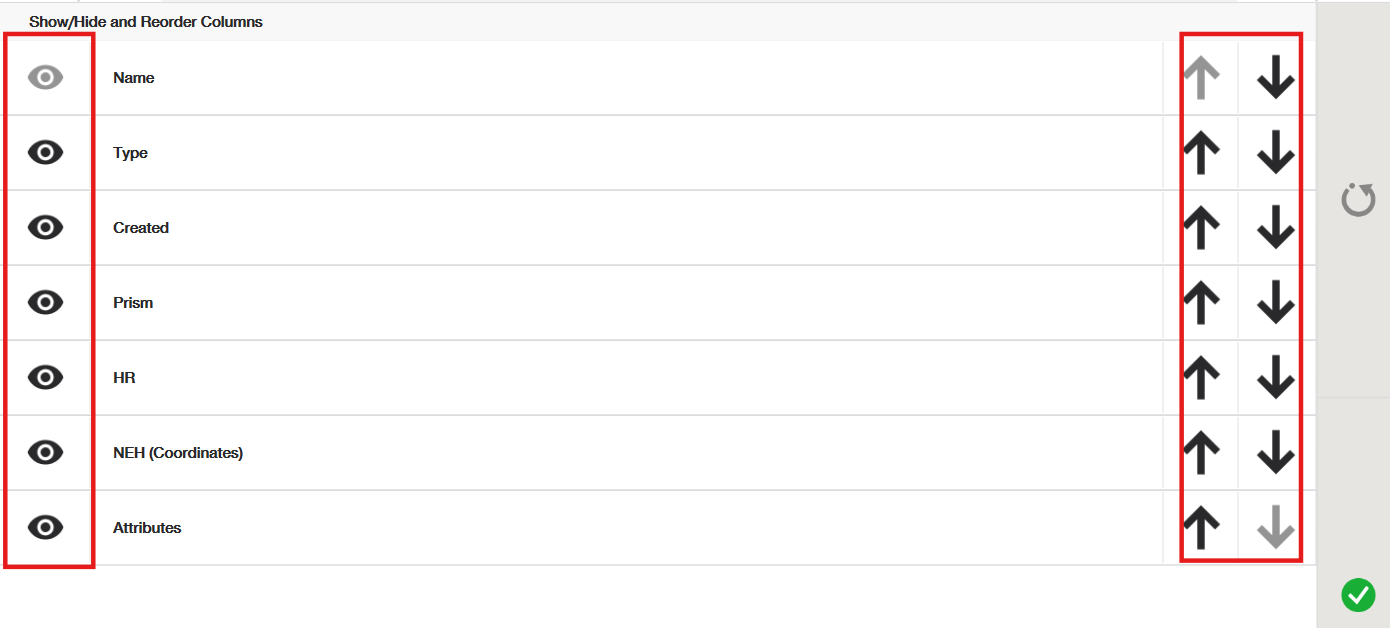

Use o ícone de configurações para editar a visibilidade das colunas de pontos e a ordem das colunas:

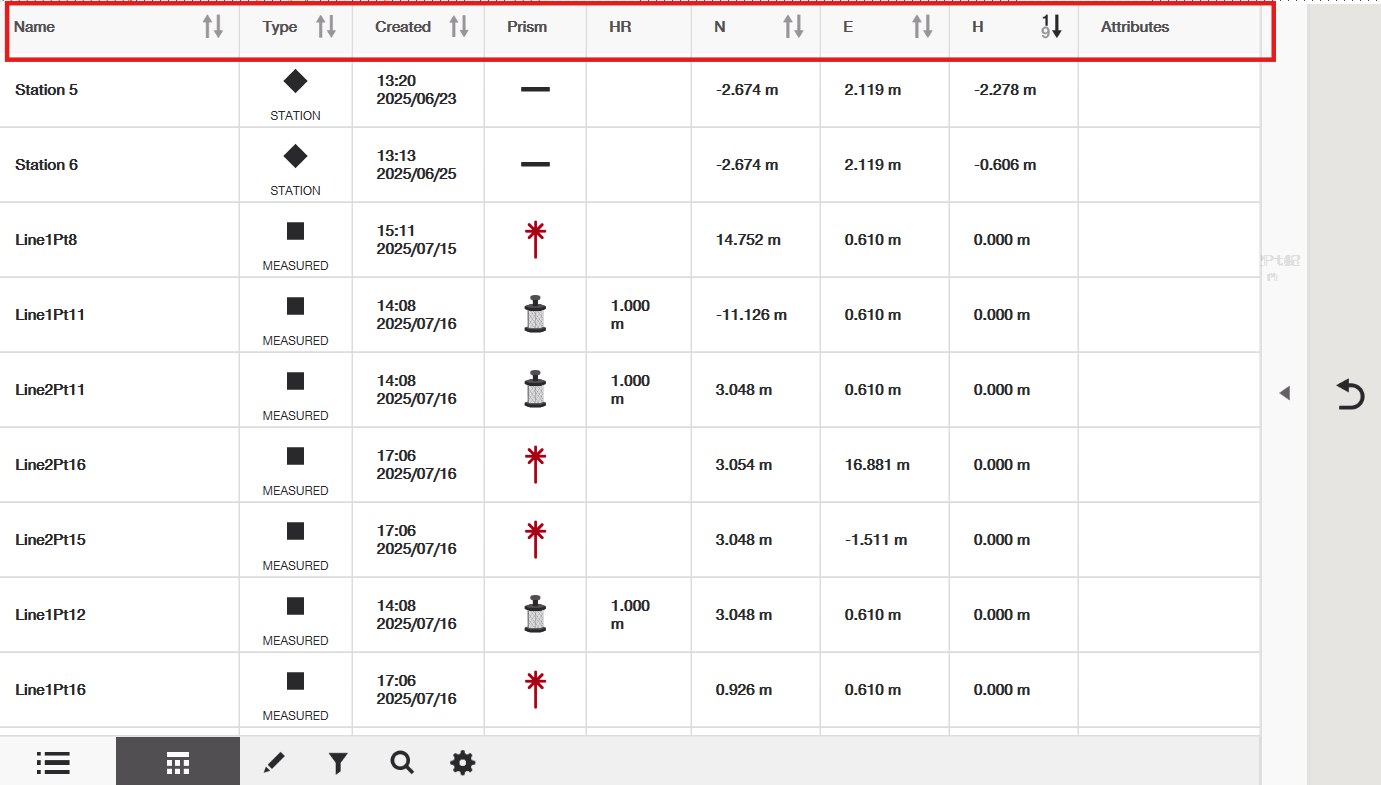

Use as opções de ordenação das colunas para ordenar as colunas relevantes em ordem crescente ou decrescente (configure as colunas na lista de pontos):

O que você pode fazer na tela de edição de pontos?

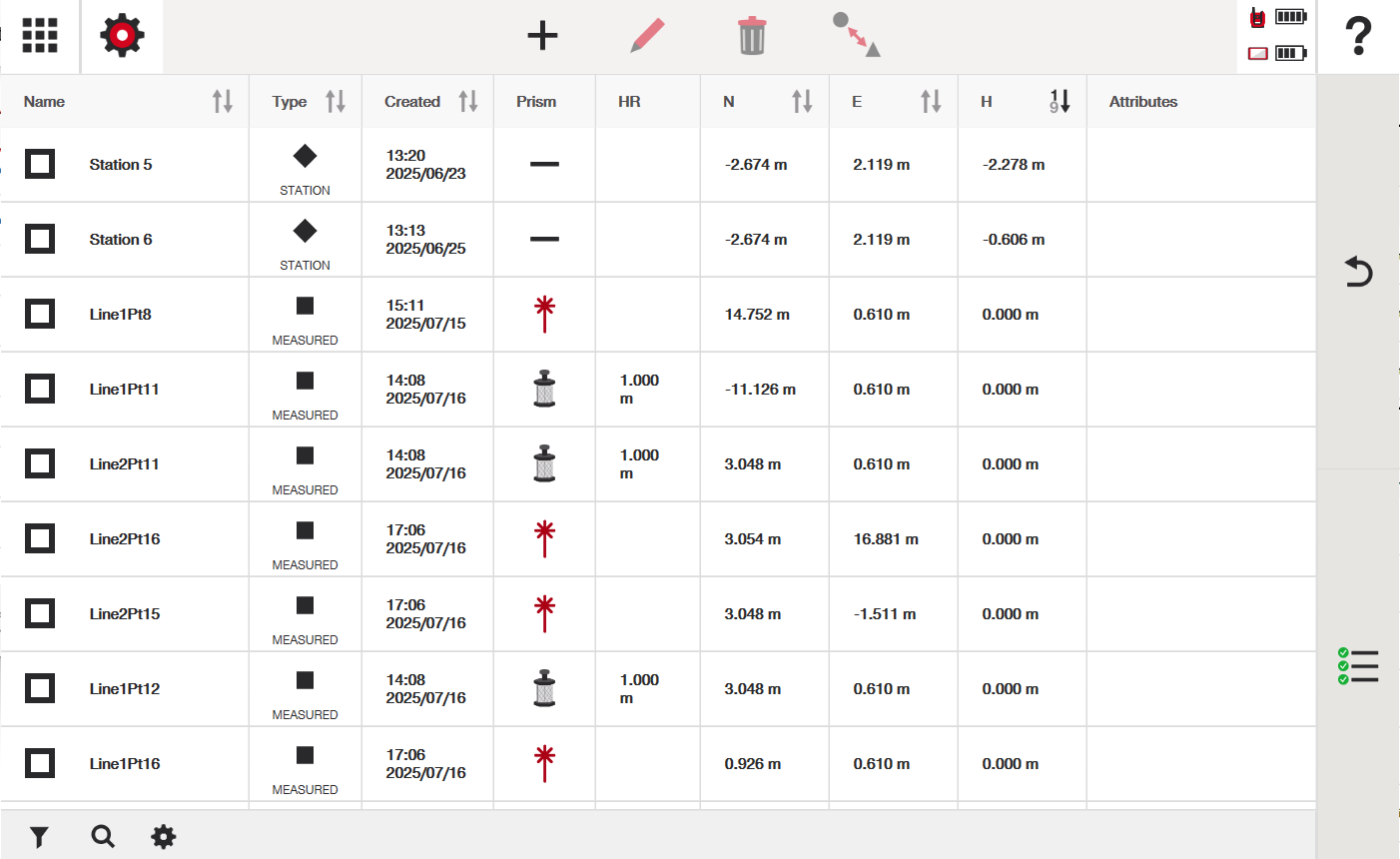

Quando a tela de edição de pontos abrir, você verá uma tela que se parece com a captura de tela abaixo - com opções para selecionar e editar os pontos:

Selecionar todos os pontos:

Editar pontos selecionados ou adicionar novos:

Mais sobre essas opções abaixo.

Excluir pontos selecionados:

Observe que certos pontos de controle não poderão ser excluídos se estiverem sendo usados na estação atual:

Observe que se você excluir um ponto de estação, os dados vinculados a esse ponto de estação também serão excluídos, como pontos cravados, dados do relatório de estação e pontos medidos por meio de "medir e registrar". Recomenda-se que você exporte os dados relevantes dos pontos antes de excluir pontos de estação caso precise da informação posteriormente.

Converter pontos selecionados em ponto de controle ou ponto de layout:

Observe que, mesmo que um ponto seja convertido, o ponto antigo permanecerá na lista de pontos a menos que seja excluído manualmente.

Como usar o ícone "Mais" e "Editar" na tela de edição de pontos:

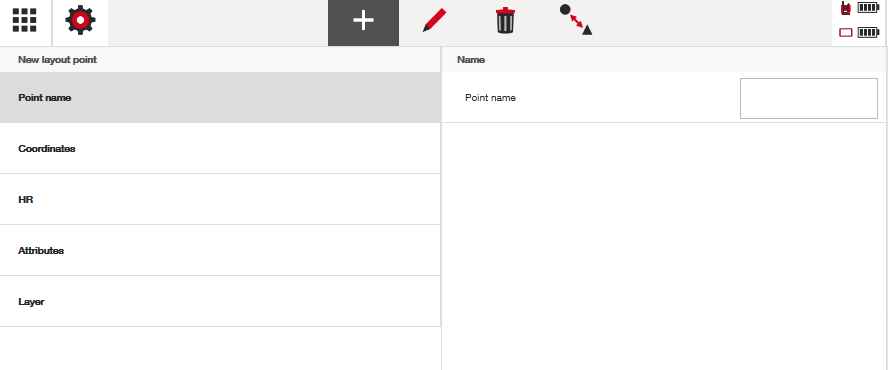

Pressionar o ícone de mais e o lápis de edição convida você a adicionar ou editar um ponto manualmente:

Dê ao ponto que você está criando/editando um nome, coordenadas, altura da haste (se necessário), atributos (se necessário) e esclareça a camada onde deseja que ele seja colocado. Atributos são notas básicas fornecidas pelo usuário final que são informações específicas do ponto que podem ser exibidas no menu de pontos ou durante o layout. Observe que a Altura da Haste é uma opção disponível apenas ao editar um ponto de controle que tenha um tipo de prisma que pode ser colocado em uma haste de prisma (como um POA 25).

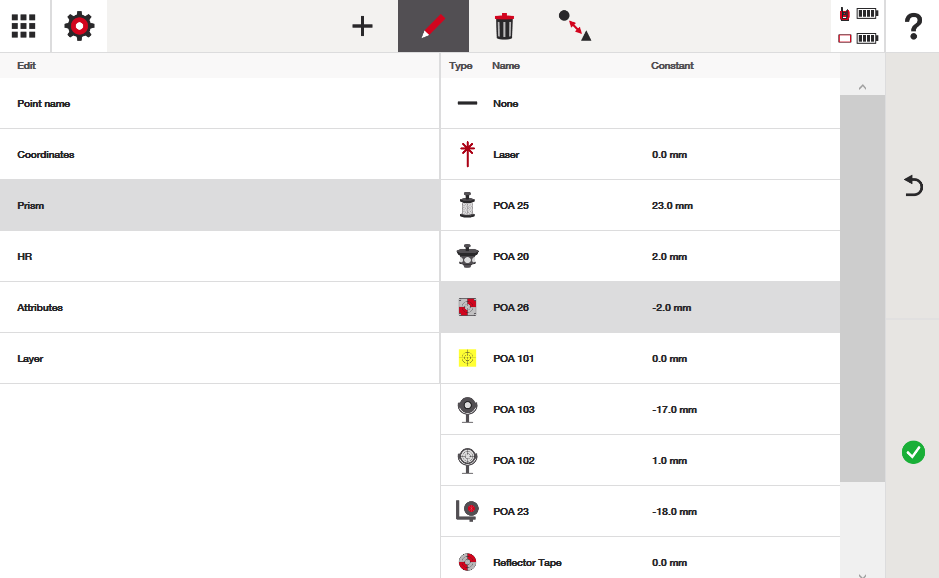

Ao editar pontos de controle, você terá a opção de editar o tipo de prisma associado a ele:
