Aplicativo de Dimensão - Como fazer

Você precisa adicionar o comprimento de uma linha ao seu projeto? Deseja que as dimensões de diferentes linhas sejam exibidas no arquivo sem precisar refazer as medições? Este artigo explica como adicionar medidas de dimensão e etiquetas ao seu arquivo.

Como Adicionar Etiquetas de Dimensão ao Seu Arquivo?

1. Abra Seu Projeto: Comece abrindo qualquer projeto no seu tablet.

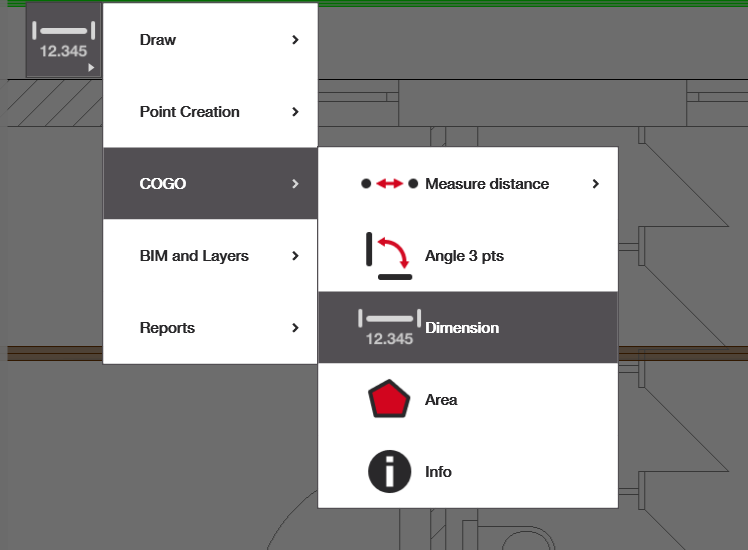

2. Abra o Aplicativo: Seja pela tela inicial ou pelo menu lateral na visualização CAD.
   1. Se você não tiver o 'Aplicativo de Dimensões' na tela inicial, selecione adicionar atalho e adicione o aplicativo mostrado abaixo.
3. Selecione Linhas e Adicione Etiqueta: Siga as instruções para obter suas medições.

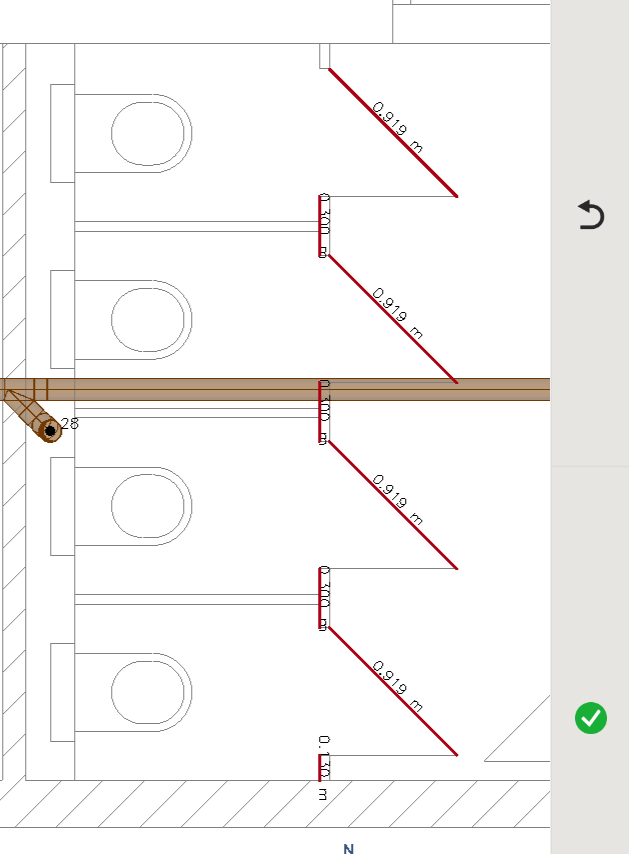

Selecione as linhas que deseja medir e rotular. Elas devem ficar vermelhas. Para desmarcar uma linha, clique nela novamente; ela deve voltar à cor original. Quando tiver selecionado todas as linhas para as quais deseja adicionar etiquetas de dimensão, clique no ponto de verificação verde à direita. Suas etiquetas de dimensão aparecerão acima ou à direita das linhas selecionadas.

Nota: Essas etiquetas de dimensão são apenas visuais temporárias. Elas não são salvas no arquivo CAD. Isso significa que, se você exportar o arquivo CAD do tablet, o texto dimensional não será exportado como parte do arquivo. Da mesma forma, ao trocar de projeto ou trabalho ou fechar o aplicativo HCL, as dimensões também deixarão de ser exibidas quando o projeto for aberto novamente.
