Aplicativo de Comprimento de Linha, Arco ou Círculo - Como Usar

O aplicativo de comprimento de linha, arco ou círculo serve para fornecer informações sobre qualquer um desses objetos, incluindo comprimento, inclinação, distância, altura e direção.

Como obter o comprimento, distância e outras medidas de um objeto?

1. Abra Seu Projeto: Comece abrindo qualquer projeto no seu tablet.
2. Abra o Aplicativo: Seja a partir da tela inicial ou do menu lateral na visualização CAD.

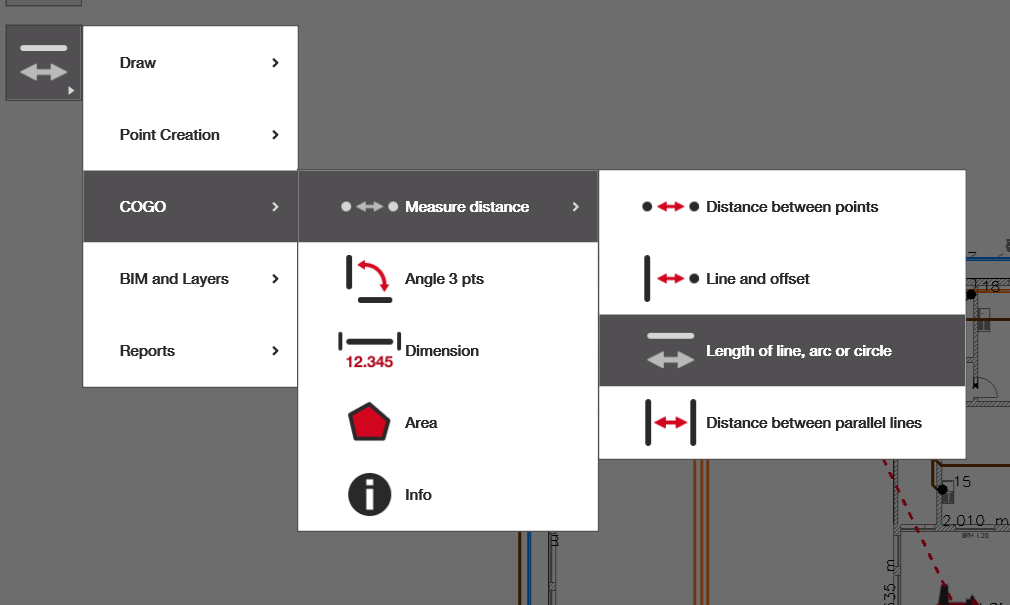

   • Se você não tiver este aplicativo na tela inicial, selecione adicionar atalho e adicione o aplicativo mostrado abaixo.
3. Selecione Pontos na Área Relevante e Meça: Siga as instruções para obter seu resultado.

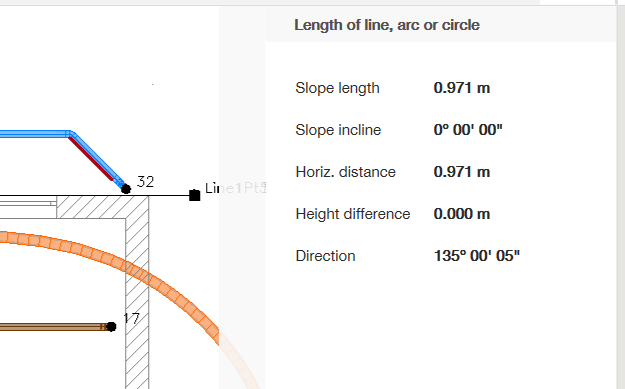

Selecione qualquer linha, arco ou círculo. Uma vez selecionado, o segmento deve ficar vermelho e a saída da medição deve aparecer à direita. Você pode então clicar em diferentes seções e obter suas respectivas medidas no lado direito.

Nota: Você não pode selecionar pontos e só pode selecionar um objeto por vez. Se desejar comparar comprimentos de linhas, consulte o Aplicativo de Dimensões.

Interpretação dos Resultados

"Comprimento da inclinação" refere-se ao comprimento total da linha, incluindo a diferença vertical caso haja diferença de altura entre os pontos da linha. A "inclinação da inclinação" então fornece o grau de inclinação da linha (se houver) e a "diferença de altura" mede a distância vertical total entre os pontos mais altos e mais baixos da linha. Finalmente, a "direção" indica a orientação da linha em graus em relação à orientação do próprio arquivo CAD.

Para círculos, a saída terá as variáveis de raio, diferença de altura, perímetro do círculo e área. A área do círculo é representada em hectares, e é muito provável que versões futuras também mostrem a área em metros quadrados. Além disso, a "diferença de altura" refere-se a círculos inclinados ou em 3D.

Para arcos, a saída terá as variáveis de raio, direção, comprimento do arco, diferença de altura. "Direção" significa o ângulo criado do ponto inicial ao ponto final do arco. Assim, por exemplo, um arco com direção de 180° significa que é um semicírculo perfeito. Além disso, a métrica de diferença de altura se aplica a arcos inclinados ou em 3D.

Versões futuras do software permitirão desenhar arcos e círculos em 3D (inclinados).
