Aplicativo Info - Como Usar

O aplicativo info fornece informações sobre pontos, linhas, arcos e círculos dentro do seu arquivo digital. Você poderá observar o comprimento dos objetos, as coordenadas dos pontos inicial e final, e informações sobre o raio. O aplicativo também fornece informações sobre pontos que tecnicamente não estão no seu arquivo de pontos, como ao tocar nas extremidades das linhas ou ao procurar a coordenada do ponto central de um círculo.

Como Usar o Aplicativo Info?

1. Abra Seu Projeto: Comece abrindo qualquer projeto no seu tablet.

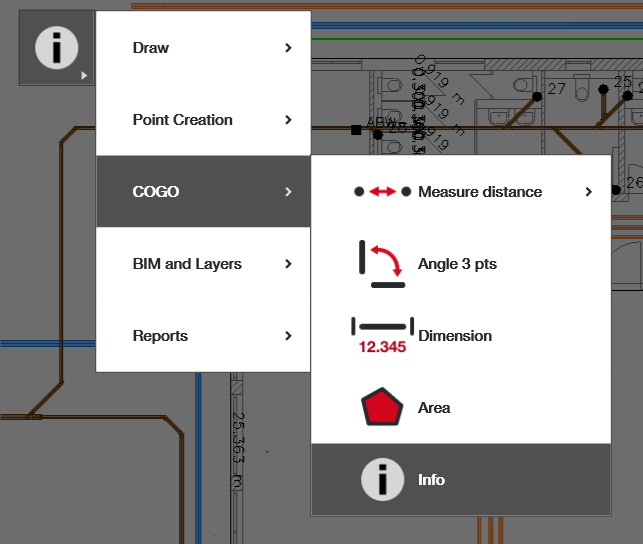

2. Abra o Aplicativo: Seja a partir da tela inicial ou do menu lateral na visualização CAD.
   • Se você não tiver o 'Aplicativo Info' na tela inicial, selecione adicionar atalho e adicione o aplicativo mostrado abaixo.
3. Selecione os Objetos Relevantes: Siga as instruções para obter seu resultado.

Assim que você abrir o aplicativo "Info", clique em qualquer objeto no seu arquivo e as informações do objeto aparecerão no lado direito da tela. Isso se aplica a qualquer linha, ponto, arco ou círculo. Se você quiser ver as medidas de uma linha curva ou arco, consulte o Aplicativo Comprimento de Linha, Arco ou Círculo.

Entendendo o Resultado

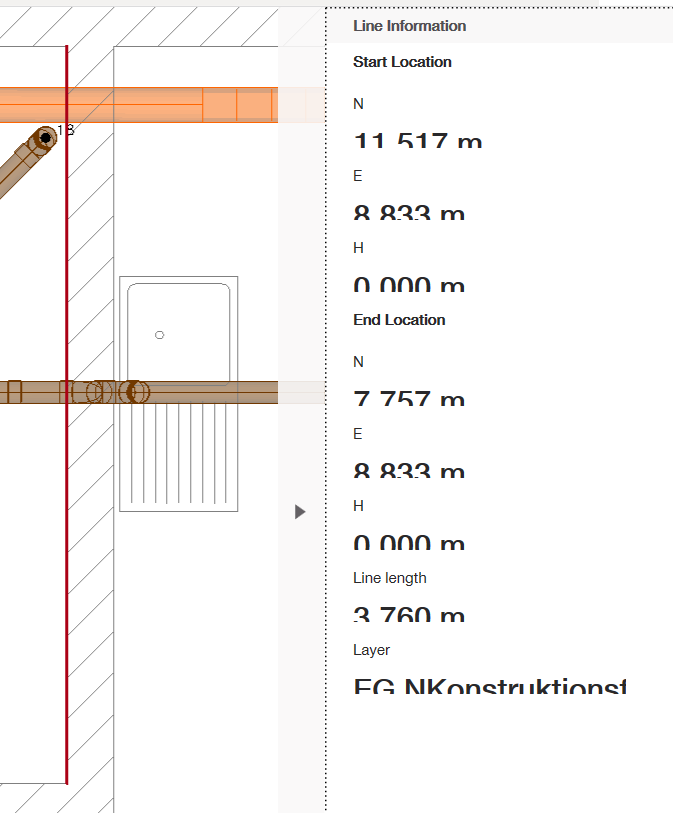

Neste exemplo, o resultado no lado direito mostra as coordenadas CAD tanto do ponto inicial quanto do ponto final da linha em relação ao seu arquivo CAD. O comprimento da linha e a camada CAD do elemento também são exibidos.

Para círculos e arcos, o raio é listado.
