Aplicativo Criar Entidade de Offset - Como usar

O Aplicativo Criar Entidade de Offset permite criar rapidamente offsets de linhas, círculos e arcos. Isso é útil, por exemplo, para criar limites internos de paredes a partir da parede externa ou para indicar linhas de trilhos de drywall. Isso ajuda a manter a consistência dimensional ao trabalhar com linhas.

Como Usar a Entidade de Offset

1. Abra Seu Projeto: Comece abrindo qualquer projeto no seu tablet.
2. Abrir Aplicativo: Pode ser a partir da tela inicial ou do menu lateral na visualização CAD.

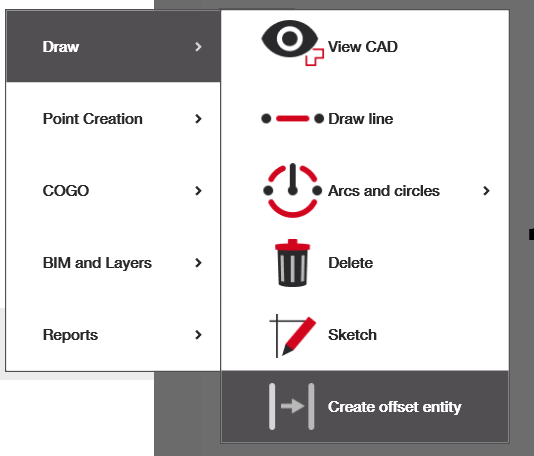

   • Se você não tiver o 'Criar Entidade de Offset' na tela inicial, pode selecionar adicionar atalho e adicionar o aplicativo mostrado abaixo, ou navegar até ele pelo menu de navegação.
3. Selecione um Objeto: Selecione as linhas, arcos ou círculos com os quais deseja trabalhar e o menu de trabalho deverá aparecer para você definir seu offset.

Criação de Objeto

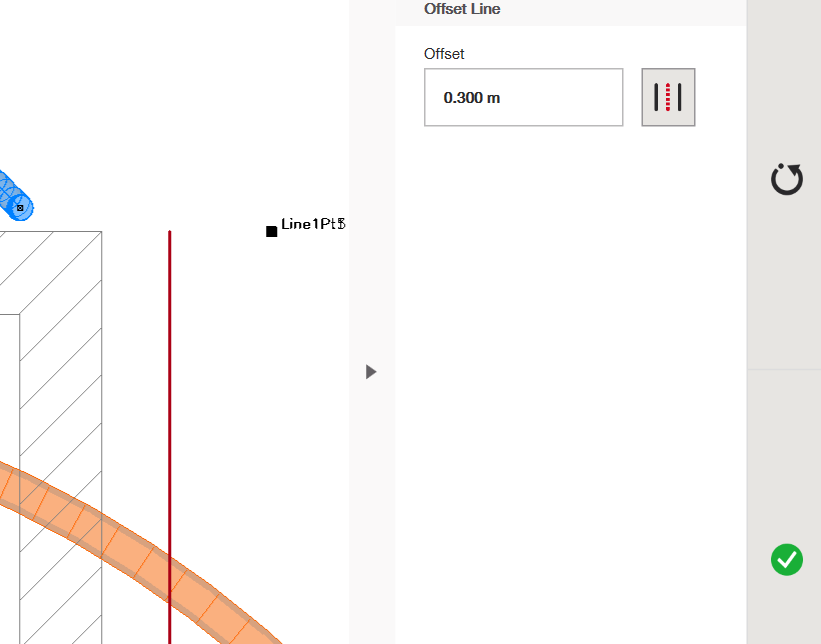

Selecione o objeto a partir do qual deseja criar um duplicado offset. Um duplicado vermelho deve aparecer em algum lugar à direita dele. No canto superior direito você pode encontrar e alterar a distância do offset. No exemplo abaixo, é 0,3 m. Isso significa que a nova linha criada estará 0,3 metros à direita da linha original. Para criar uma linha offset à esquerda, basta clicar na linha original uma segunda vez e a linha vermelha se deslocará para a distância de offset escolhida à esquerda da original. Se você clicar na linha uma terceira vez, a linha offset desaparecerá.

Nota - se for útil, você pode adicionar um valor negativo ao offset para que o offset comece imediatamente à esquerda do seu objeto, se necessário.

Se desejar criar mais objetos offset com o mesmo parâmetro de offset, simplesmente clique neles e os novos objetos deverão aparecer em vermelho. Depois de criar todos os objetos necessários, clique na marca de seleção verde à direita. Esses objetos ficarão cinza e agora serão adicionados ao seu arquivo.

Criando um objeto entre duas linhas

Existe também um recurso onde você pode criar uma linha no centro de duas linhas paralelas. Primeiro selecione a opção de linha paralela à direita da distância do offset. A caixa "Offset" deverá ser desabilitada quando você fizer isso. Em seguida, selecione sua primeira linha, que deverá ficar vermelha ao ser selecionada. Depois, selecione a segunda linha. Uma linha vermelha pontilhada deverá aparecer no meio das duas. Clique na marca de seleção verde no lado direito e essa nova linha será adicionada ao seu desenho.

Nota: essas linhas devem ser paralelas no arquivo CAD para que essa opção possa ser usada.
