Raio de Arco por 2 Pontos - Como Fazer

Se você deseja criar um arco usando pontos do seu arquivo, pode usar o aplicativo Raio de Arco por 2 Pontos. Isso é útil para layout estrutural e para criar quaisquer arcos ou superfícies curvas em paredes, cúpulas, planos de piso, etc. Se você deseja criar um arco baseado em três pontos, veja este artigo.

Como Criar um Arco a partir de 3 Pontos?

1. Abra Seu Projeto: Comece abrindo qualquer projeto no seu tablet.
2. Abra o Aplicativo: Seja pela tela inicial ou pelo menu lateral na visualização CAD.
   • Se você não tiver o 'Aplicativo Raio de Arco por 2 Pontos' na tela inicial, selecione adicionar atalho e adicione o aplicativo mostrado abaixo.

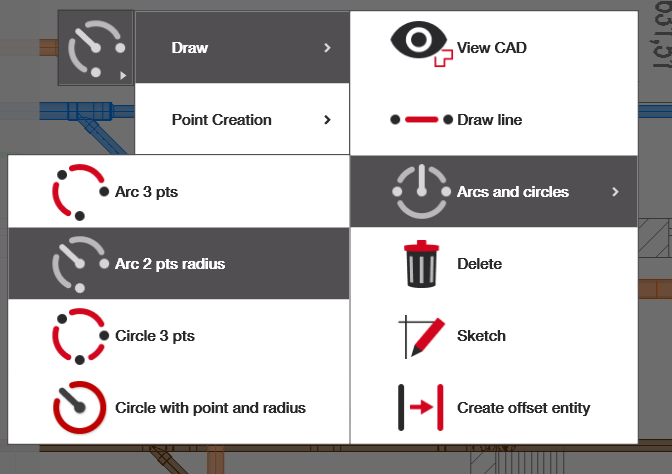

   • Para abri-lo pelo menu lateral esquerdo, siga este caminho: Desenhar > Arcos e círculos > Arco 3 pts
3. Selecione Dois Pontos, Defina o Raio e Crie o Arco: Siga as instruções para obter seu resultado

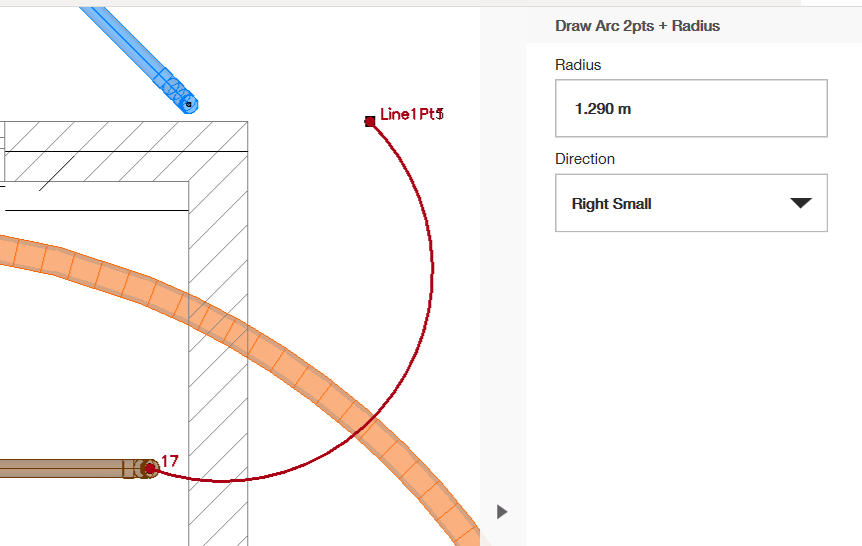

Selecione seus dois pontos de referência. Uma vez selecionados, esses pontos devem ficar vermelhos e uma curva deve aparecer passando por eles. Se desejar desselecionar um ponto ou começar novamente, basta clicar novamente nos pontos selecionados.

Definir Raio/Direção

 Para alterar o raio e a direção da sua curva, você pode olhar o menu no lado direito. Em "Raio" você pode inserir o comprimento do raio desejado. Em "Direção" você pode selecionar uma das quatro opções: Direita pequena, direita grande, esquerda pequena, esquerda grande. As opções direita e esquerda ajudam a mudar a direção da sua curva, enquanto as opções grande e pequena determinam se o arco abrange um ângulo menor ou maior (ajudando a determinar até onde a curva se estenderá ao longo do círculo sem alterar o raio).

Quando terminar, clique na marca de seleção verde à direita e sua nova curva será adicionada ao seu desenho.
