Aplicativo Criar Ponto - Como Fazer

Se você deseja criar pontos de layout ou controle em seu arquivo, pode usar este aplicativo.

Nota: O aplicativo "layout" da HCL também permite que você faça o layout de pontos com base em elementos CAD (conhecidos como pontos "temporários"). Consulte este artigo para saber mais sobre como fazer o layout de pontos, para referência.

Como Criar ou Adicionar Pontos ao seu Arquivo?

1. Abra Seu Projeto: Comece abrindo qualquer projeto em seu tablet.
2. Abrir Aplicativo: Pode ser a partir da tela inicial ou do menu lateral na visualização CAD.
   • Se você não tiver o 'Aplicativo Círculo com Ponto e Raio' na tela inicial, selecione adicionar atalho e adicione o aplicativo mostrado abaixo.

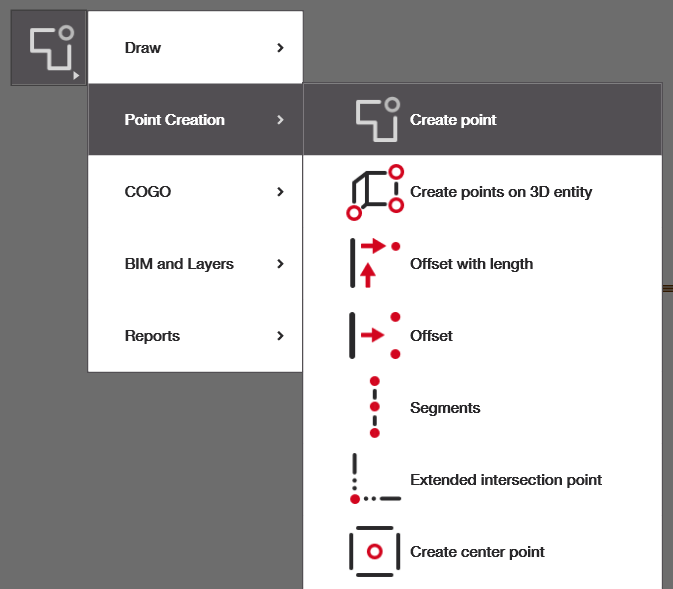

   • Para abri-lo pelo menu do lado esquerdo, siga este caminho: Desenhar > Criação de Ponto > Criar Ponto
3. Selecione o Tipo de Ponto e Objeto & Crie o Ponto: selecione onde deseja posicionar seu ponto, em relação a quê e qual tipo de ponto ele é.

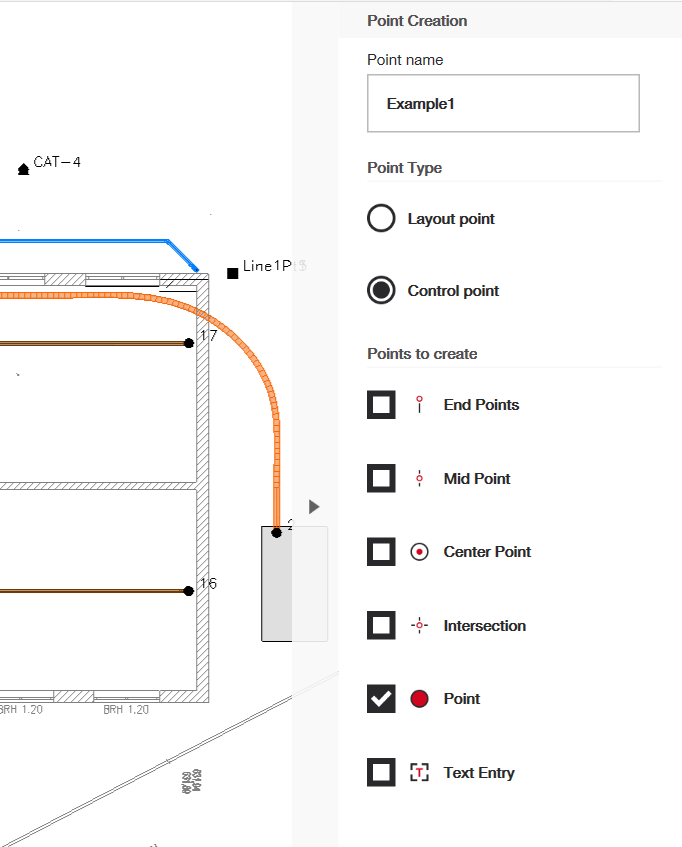

Uma vez que seu aplicativo esteja aberto, vá ao menu de criação de pontos à direita da sua tela e comece digitando o nome do seu ponto. Em seguida, selecione o tipo de ponto que deseja: seja "ponto de controle" ou "ponto de layout". Pontos de controle são locais fixos em um canteiro de obras, geralmente definidos por um topógrafo, e são usados para posicionar sua ferramenta e garantir medições precisas. Enquanto isso, pontos de layout são locais específicos que você deseja marcar ou construir, importados ou criados em seu projeto, e indicam onde as coisas devem ser instaladas ou construídas.

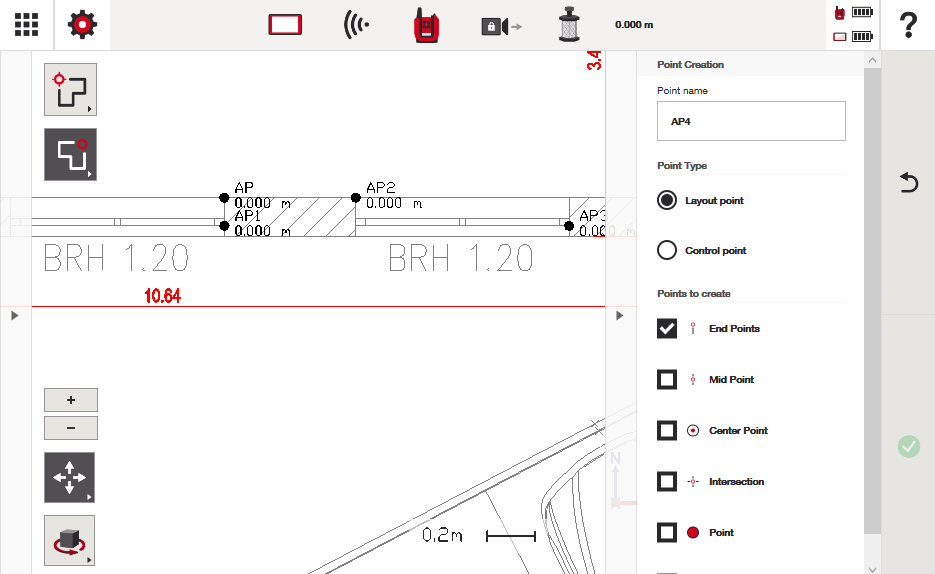

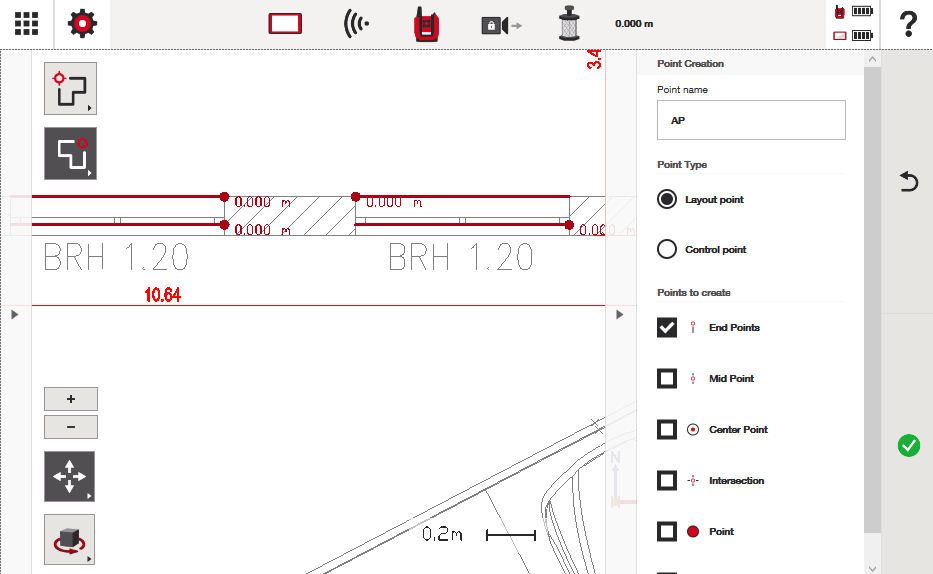

À medida que você navega pela tela, crie quantos pontos desejar e pressione a marca de seleção verde para confirmar. Nota: ao criar vários pontos de uma vez, o software manterá o "nome do ponto" como prefixo de todos os seus pontos e simplesmente adicionará uma numeração sequencial no sufixo.
