Aplicativo Criar Pontos em Entidade 3D - Como Fazer

O Aplicativo Criar Pontos em Entidade 3D permite que você crie pontos em entidades 3D de forma rápida e eficiente. É útil para criar um ou vários pontos nos cantos das suas superfícies.

Demonstração de Criar Ponto em Entidade 3D

Como Criar Ponto em Entidade 3D

1. Abra Seu Projeto (3D): Comece abrindo seu projeto no seu tablet.
2. Abra o Aplicativo: Pode ser na tela inicial ou no menu lateral na visualização CAD.

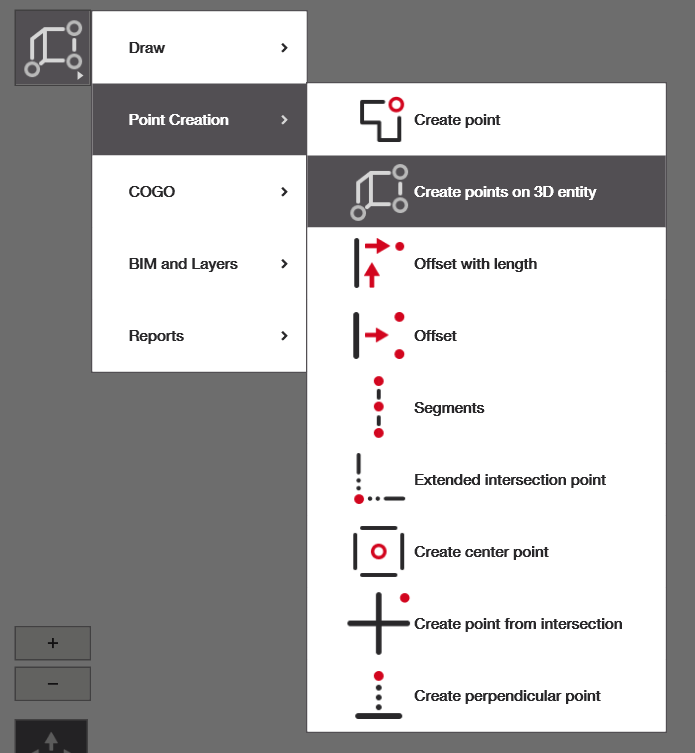

   • Se você não tiver o 'Aplicativo Criar Ponto 3D em Entidade' na tela inicial, pode selecionar adicionar atalho e adicionar o aplicativo mostrado abaixo, ou navegar até ele pelo menu de navegação.
3. Selecione e Crie o Ponto: Selecione a superfície onde deseja colocar seu ponto, onde exatamente (canto, furo) e se deseja um ponto único ou múltiplos pontos.

Criação de Pontos

Do lado direito da sua tela há um menu onde você pode selecionar o tipo de ponto que está criando (ponto de layout ou ponto de controle), bem como a localização na entidade 3D onde deseja que o ponto seja criado. Use este menu também para nomear o(s) ponto(s) que está criando.

A opção para criar pontos "únicos" ou "múltiplos" simplesmente pergunta se você prefere posicionar seus pontos individualmente no seu objeto 3D (clique a clique) ou se gostaria de criar pontos automaticamente em todas as localizações aplicáveis quando selecionar seu objeto 3D preferido.

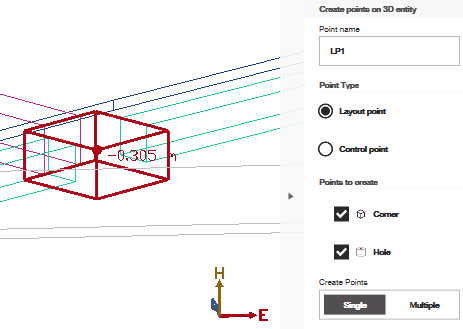

Como exemplo, abaixo toquei especificamente no canto superior deste objeto 3D, e ele colocou um ponto apenas na localização onde toquei, pois eu havia selecionado "único".

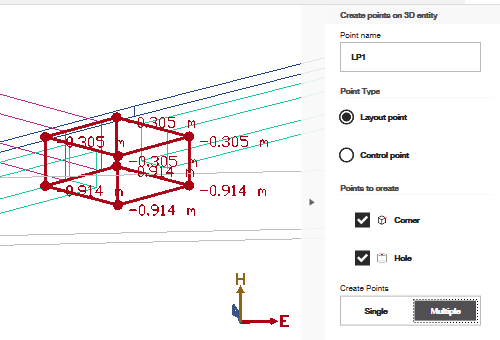

Neste exemplo, selecionei "múltiplos", e você pode ver que todos os pontos nos cantos foram criados de uma vez quando o objeto foi tocado:

Após seus pontos serem criados, você sempre pode voltar e editá-los - como alterar seus nomes ou atributos. Se precisar de mais ajuda para gerenciar pontos, em geral, consulte este artigo.
